Unité de transfert transversal avec levée LTS/F-4 à deux à quatre pistes - Bosch Rexroth 3842998684

Illustrations non contractuelles, certaines retouchées par IA. Seules les données techniques font foi. Mention IA

Unité de transfert transversal avec levée LTS/F-4 à deux à quatre pistes - Bosch Rexroth 3842998684

Bosch Rexroth ✓ Produit original Neuf Made in Germany

L'unité de transfert transversal avec levée LTS/F-4 permet de créer des bifurcations à angle droit dans les lignes de convoyage en associant un tronçon à courroie CSS/... à une unité de levée intégrée. Disponible en configuration deux à quatre pistes avec entraxe réglable individuellement, elle supporte jusqu'à 40 kg par piste dans les systèmes de transport de montage.

HT
6 861,12 €
hors TVA
Article BRR-3842998684
Réf. fabricant 3842998684
Mémoriser Comparer
Question sur l'article
Fiche technique (PDF) 8 documents, tous sous Téléchargements
  • Revendeur spécialisé depuis 2009
  • Paiement sur facture pour les clients réguliers
  • Expédition mondiale
  • Questions techniques clarifiées avec le fabricant

Description

L'unité LTS/F-4 est conçue pour les systèmes de transport d'assemblage nécessitant une déviation à angle droit des porte-pièces ou des composants. Elle associe un tronçon à courroie CSS/... à une unité de levée intégrée et se décline en deux à quatre pistes ; l'entraxe b1 à b3 est librement configurable dans le respect des dimensions minimales prescrites.

  • Charge admissible par piste : max. 0,15 kg/cm de longueur d'appui, max. 40 kg (LTS/F)
  • Charge admissible par tronçon à courroie : max. 120 kg
  • Joints toriques assurant un coefficient de frottement élevé et une adhérence statique améliorée sur le convoyeur transversal
  • Deux positions de levée pour un positionnement en hauteur précis
  • Remplacement facile des courroies crantées ; réversible sur l'ensemble de la plage de fonctionnement
  • Motoréducteurs compatibles avec variateurs de fréquence ; raccordement moteur par câble/connecteur (AT = S) ou boîte à bornes (AT = K)
  • Montage du moteur à droite (MA = R) ou à gauche (MA = L) sélectionnable par piste
  • Pistes sans guidage latéral ; livrée entièrement assemblée, moteurs fournis séparément

Données techniques

ParamètreValeur
Longueur [l]1264 - 6000 mm (BG 1), 1564 - 6000 mm (BG 2), 1864 - 6000 mm (BG 3), 2230 - 6000 mm (BG 4), 2530 - 6000 mm (BG 5)
Largeur de piste b1 min / max216 / 600 mm
Largeur de piste b2 min / max216 / 600 mm
Largeur de piste b3 min / max216 / 600 mm
Largeur de piste en direction de transport b min / max812 / 1965 mm
Charge admissible par piste (LTS/F)max. 40 kg
Charge admissible par tronçon à courroiemax. 120 kg
Nombre de pistes2 - 4
Positions de levée2

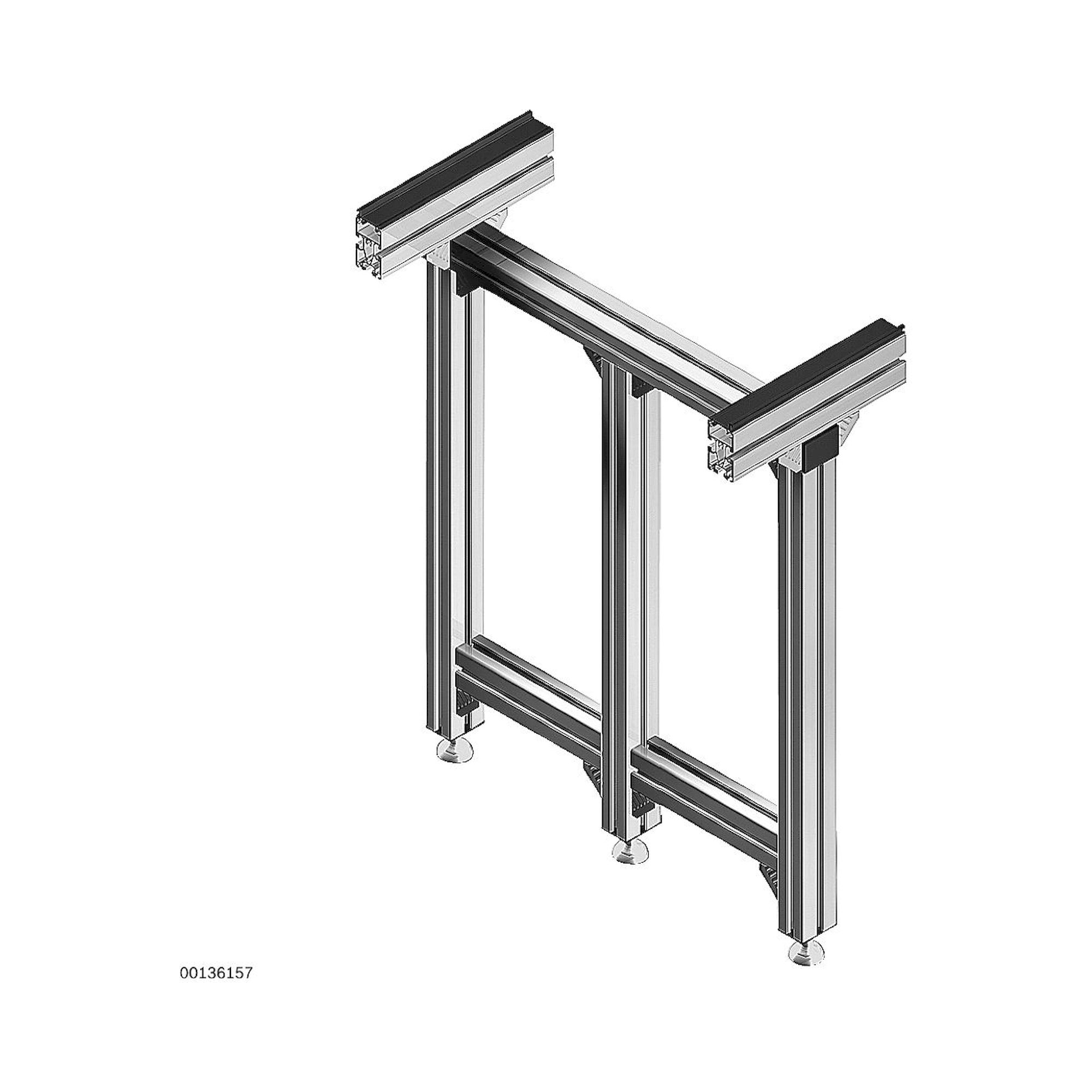

Accessoire requisJeu de pieds SZS/B
État de livraisonEntièrement assemblée, moteurs fournis séparément
Poids0,0099 kg (poids d'expédition ; poids produit non spécifié par le fabricant)
FabricantBosch Rexroth
Fabricant Nr.3842998684
Numéro de tarif douanier84313900
Informations sur le fabricant du GPSRBosch Rexroth AG, Zum Eisengießer 1, DE-97816 Lohr am Main, www.boschrexroth.com
État de l'articleNeuf
Authenticité de l'articleProduit original
Pays d'origineAllemagne
Version ESDTEC
