Bosch Rexroth 0842090086. Werkstückträger, LWT480 BWT480

Name: Bosch Rexroth 0842090086. Werkstückträger, LWT480 BWT480
Brand: Bosch Rexroth
SKU: BRR-0842090086
Price: 313.44 EUR
Availability: InStock

313,44 €

Excl. 19% VAT , excl. Shipping Cost

Article

BRR-0842090086

Fabricant Nr.

0842090086

Geeignet für Gurt, Zahnriemen und Flachplattenkette
Robuster Werkstückträger mit hoher Steifigkeit

Skip to the end of the images gallery

Skip to the beginning of the images gallery

Les images sont fournies à titre de référence et peuvent ne pas être exactes, le produit réel peut différer.

Fréquemment achetés ensemble

Cet article: Bosch Rexroth 0842090086. Werkstückträger, LWT480 BWT480
313,44 €
Excl. 19% VAT , excl. Shipping Cost

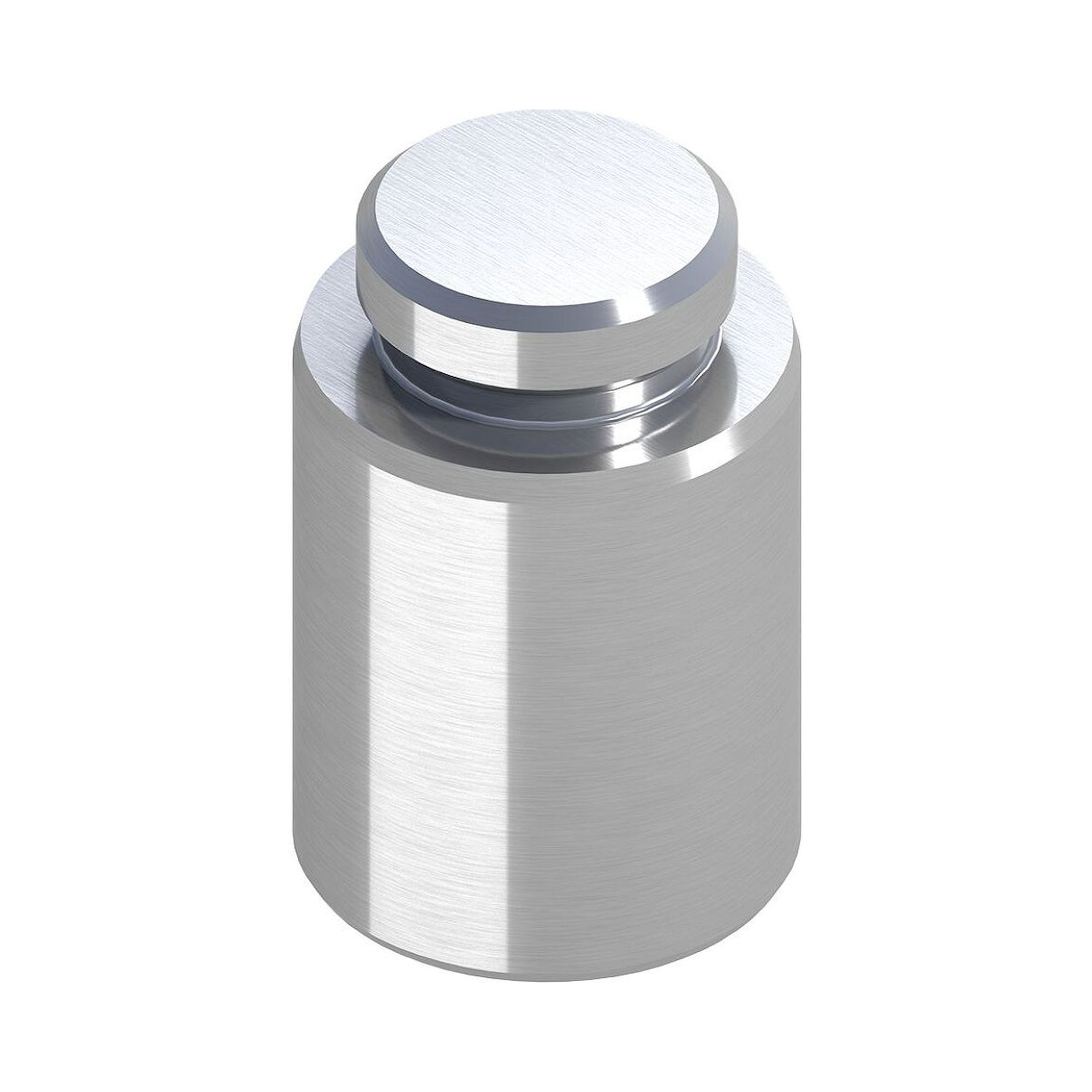

Bosch Rexroth 3842525803. Bolzen, D16 A=4,8 B=24,3
11,21 €
Excl. 19% VAT , excl. Shipping Cost

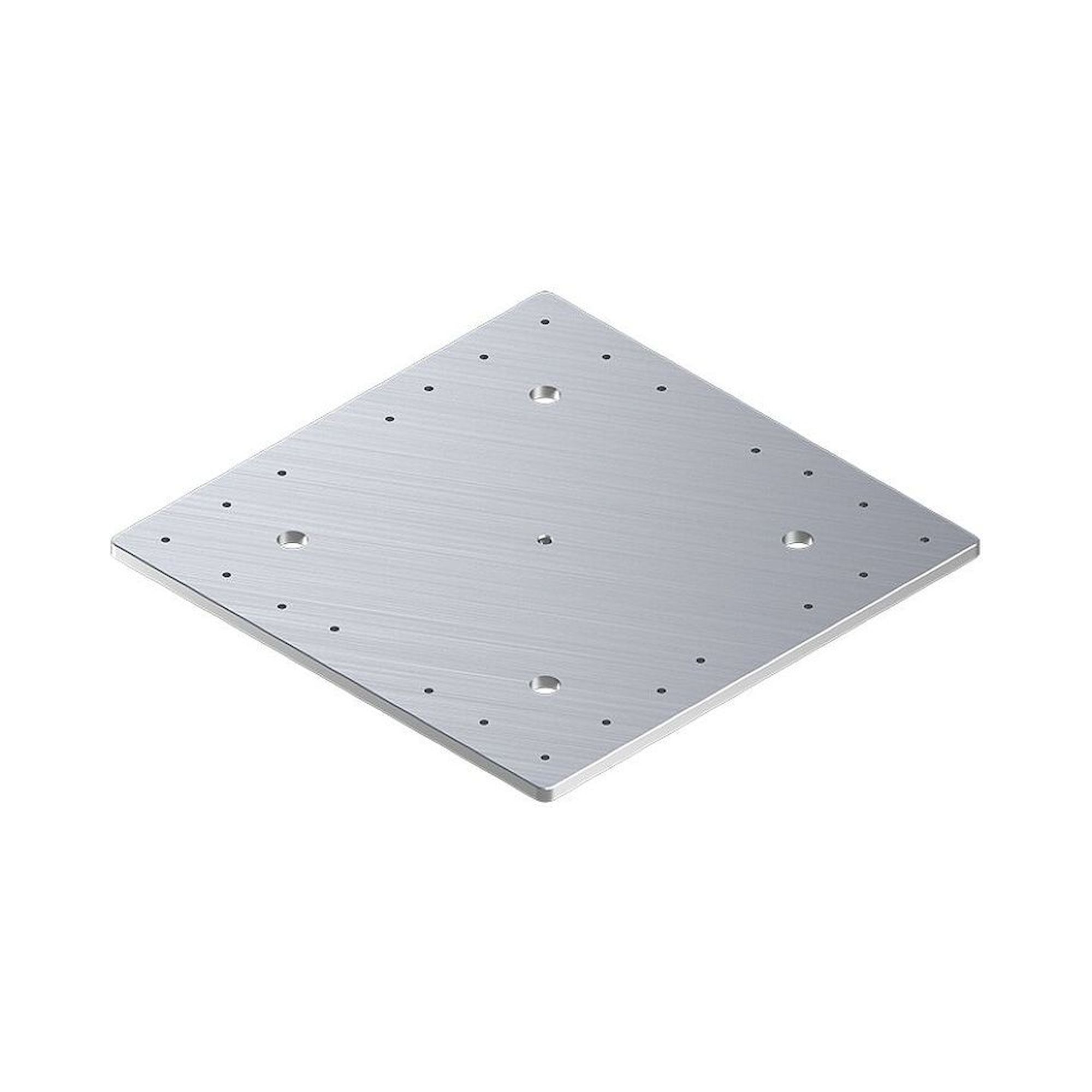

Bosch Rexroth 3842174311. TrägerPlatte, LWT160 BWT160 VERP
35,61 €
Excl. 19% VAT , excl. Shipping Cost

Total price

Details

Merkmale

Integrierte Positionierbuchsen
Vorbereitet für den Einbau von mobilen Datenträgern der Identsysteme ID 15, ID 40 und ID 200
Nicht geeignet für Staurollenketten

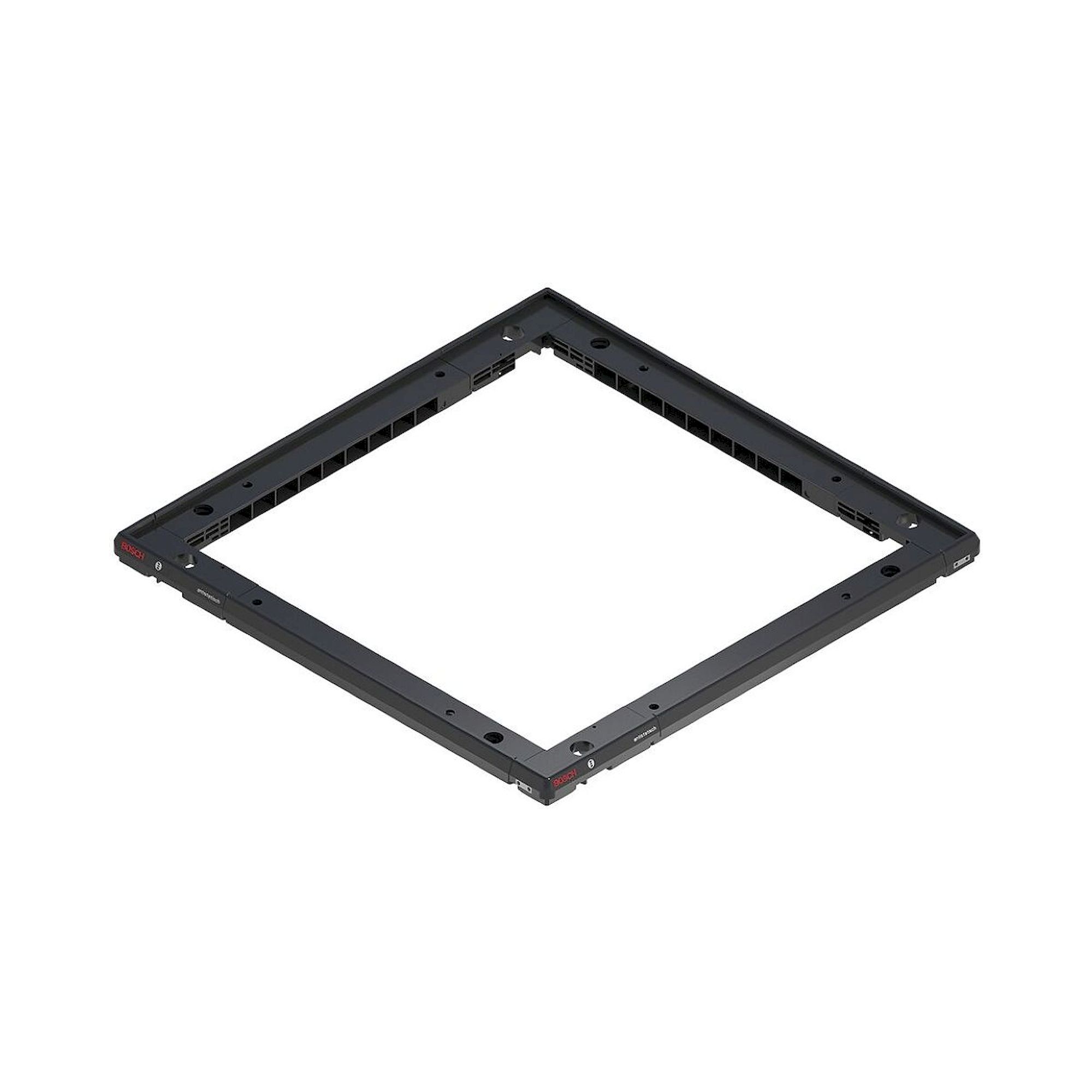

Kunststoff-Rahmenmodule mit universeller Stahl-Trägerplatte
15 Standardgrößen
Geeignet für den Einsatz in einer EPA
Material:
- Rahmenmodule mit Laufsohle aus Polyamid (PA)
- Trägerplatte aus Stahl (4,8 mm)

Produktbeschreibung

WT 2 ist ein robuster Werkstückträger mit hoher Steifigkeit in Kunststoff-Stahl-Mischbauweise zur Aufnahme und zum Transport von Werkstücken im Transfersystem TS 2plus. Ab Größe 400 x 400 mm sind die Werkstückträger-Platten standardmäßig mit 2 oder 4 zusätzlichen Gewindebohrungen für Verstärkungsbolzen ausgeführt. Anzahl kann aus der Tabelle Trägerplatten entnommen werden.

Abmessungen

Werkstückträger WT 2, komplett montiert

Keine Fertigungszeichnung

1 Bedämpfungsplättchen

2 Führungsnut

3 Vereinzelerdurchlass

4 Oberer Freiraum

5 Unterer Freiraum

Artikelnummer	Breite Werkstückträger	Länge Werkstückträger	Plattendicke	Ebenheit	Masse Platte	Masse Werkstückträger	Maß	Maß	Maß	Maß
	b_WT	l_WT	d_PL	▢	m_PL	m_WT	c	d	e	f
	mm	mm	mm	mm	kg	kg	mm	mm	mm	mm
0842090030	160	160	4,8	0,3	0,9	1,2	45	124	124	45
0842090032	160	240	4,8	0,3	1,3	1,8	45	204	124	125
0842090034	160	320	4,8	0,3	1,8	2,3	45	284	124	205
0842090039	240	240	4,8	0,3	2	2,5	125	204	204	125
0842090041	240	320	4,8	0,5	2,7	3,3	125	284	204	205
0842090043	240	400	4,8	0,5	3,4	4,1	125	364	204	285
0842090048	320	320	4,8	0,5	3,6	4,4	205	284	284	205
0842090050	320	400	4,8	0,6	4,6	5,4	205	364	284	285
0842090051	320	480	4,8	0,6	5,5	6,4	205	444	284	365
0842090080	400	400	4,8	0,6	5,9	6,6	285	364	364	285
0842090081	400	480	4,8	0,6	6,1	8	285	444	364	365
0842090083	400	640	4,8	0,8	9,3	11	285	604	364	525
0842090086	480	480	4,8	0,8	8,3	9,7	365	444	444	365
0842090088	480	640	4,8	1	11,4	12,4	365	604	444	525
3842523405	640	640	4,8	1	15,3	16,3	525	604	604	525

Lieferhinweise

Lieferzustand

Montiert

Lieferumfang

Trägerplatte
Rahmenmodule
Verbindungselemente
Positionierbuchsen

Bestellangaben

	b_WT	l_WT	Artikelnummer
	mm	mm
Werkstückträger WT 2, komplett montiert 160x160	160	160	0842090030
Werkstückträger WT 2, komplett montiert 160x240	160	240	0842090032
Werkstückträger WT 2, komplett montiert 160x320	160	320	0842090034
Werkstückträger WT 2, komplett montiert 240x240	240	240	0842090039
Werkstückträger WT 2, komplett montiert 240x320	240	320	0842090041
Werkstückträger WT 2, komplett montiert 240x400	240	400	0842090043
Werkstückträger WT 2, komplett montiert 320x320	320	320	0842090048
Werkstückträger WT 2, komplett montiert 320x400	320	400	0842090050
Werkstückträger WT 2, komplett montiert 320x480	320	480	0842090051
Werkstückträger WT 2, komplett montiert 400x400	400	400	0842090080
Werkstückträger WT 2, komplett montiert 400x480	400	480	0842090081
Werkstückträger WT 2, komplett montiert 400x640	400	640	0842090083
Werkstückträger WT 2, komplett montiert 480x480	480	480	0842090086
Werkstückträger WT 2, komplett montiert 480x640	480	640	0842090088
Werkstückträger WT 2, komplett montiert 640x640	640	640	3842523405

Information

Plus d’information
Version	TEC
Fabricant Nr.	0842090086
Fabricant	Bosch Rexroth
Pays d'origine	Allemagne
Poids	0.009900
Numéro de tarif douanier	84662020
Informations sur le fabricant du GPSR	Bosch Rexroth AG, Zum Eisengießer 1, DE-97816 Lohr am Main, www.boschrexroth.com
Authenticité de l'article	Produit original
Estado del artículo	Nuevo
