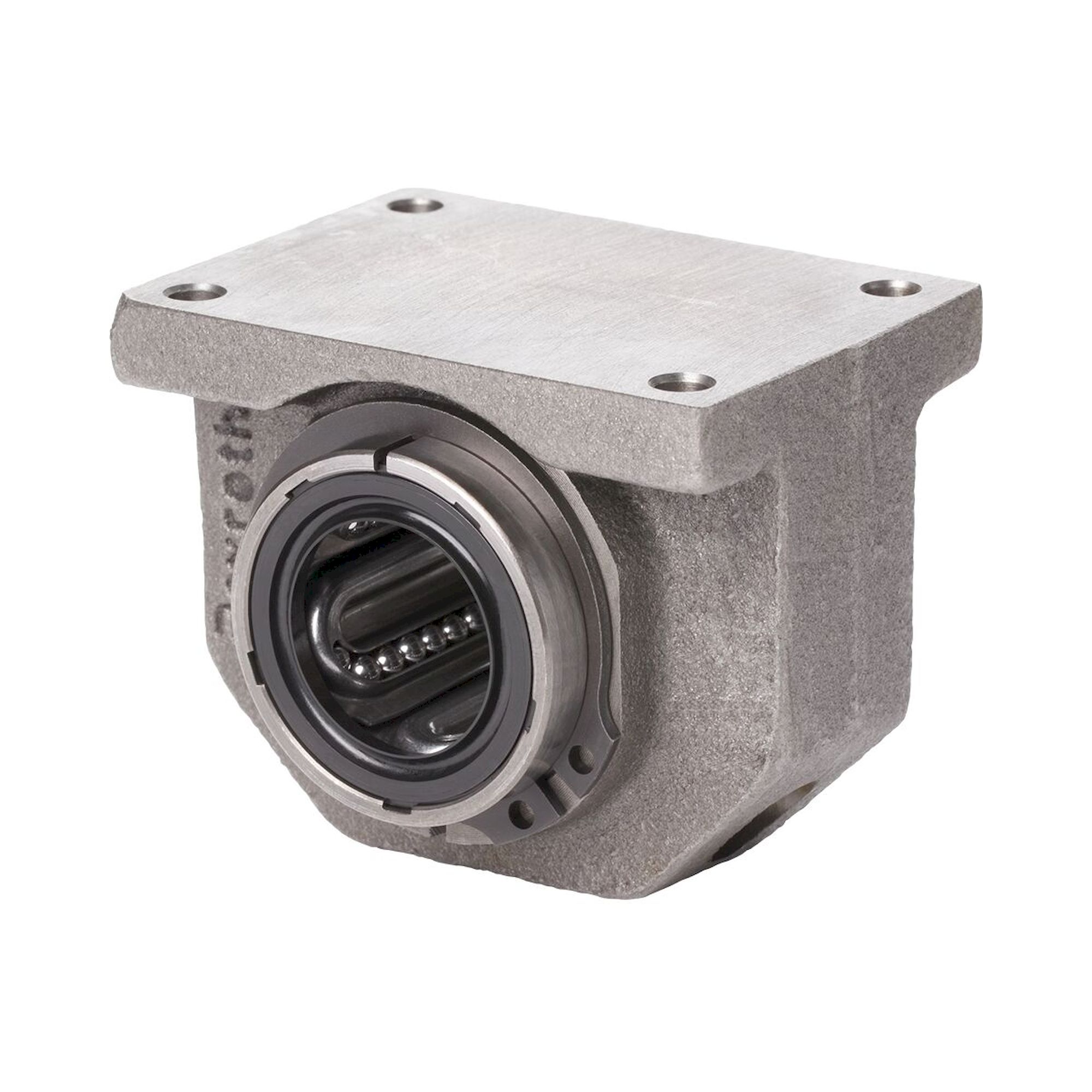

Ensemble linéaire LSGE-M-40-DD - Bosch Rexroth R106624000

Name: Ensemble linéaire LSGE-M-40-DD - Bosch Rexroth R106624000
Brand: Bosch Rexroth
SKU: BRR-R106624000
Price: 107.64 EUR
Availability: InStock

Bosch Rexroth ✓ Produit original Neuf Made in Germany

Ensemble linéaire LSGE-M-40-DD de Bosch Rexroth, référence R106624000. La capacité de charge statique est de 3810 N.

107,64 €

hors TVA

Article BRR-R106624000

Réf. fabricant R106624000

Question sur l'article

Fiche technique (PDF) Mode d'emploi 5 documents, tous sous Téléchargements

Revendeur spécialisé depuis 2009
Paiement sur facture pour les clients réguliers
Expédition mondiale
Questions techniques clarifiées avec le fabricant

Description

Ensemble linéaire LSGE-M-40-DD de Bosch Rexroth, référence R106624000. La capacité de charge statique est de 3810 N. Les valeurs admissibles atteignent 2,5 m/s en vitesse de déplacement et 100 m/s² en accélération. Le poids est de 2,53 kg.

Données techniques

Vitesse linéaire maximale admissible vmax	2,5 m/s
Type	Linear set
Capacité de charge statique C0	3810 N
Série	Standard (en métal)
Résistance au démarrage	24 N
Accélération maximale amax	100 m/s²
Diamètre extérieur D	62 mm
Diamètre de l’arbre d	40 mm
Type de guidage linéaire	Guidage à billes sur arbre
Filtres pour douilles à billes et arbres	Linear sets avec douilles à billes
Modèle guidage à billes sur arbre	E – réglable
Capacité de charge dynamique C	5170 N
Jeu radial	ajusté sans jeu en usine sur un arbre h5 (limite inférieure)
Dimension B1	56 mm
Force de frottement FR	8 N
Température ambiante autorisée (min)	<prefix>-</prefix>10<suffix></suffix> °C
Température ambiante autorisée (max)	<prefix>+</prefix>80<suffix></suffix> °C
Poids	2,53 kg
Température ambiante admissible (min. … max.)	-10 °C ... +80 °C
Fabricant	Bosch Rexroth
Fabricant Nr.	R106624000
Informations sur le fabricant du GPSR	Bosch Rexroth AG, Zum Eisengießer 1, DE-97816 Lohr am Main, www.boschrexroth.com
État de l'article	Neuf
Authenticité de l'article	Produit original
Pays d'origine	Allemagne

Téléchargements

Fiche technique

Fiche technique (PDF) PDF
Guidages à billes sur arbre Les modifications en un coup d’œil Linear Motion Technology Selector (R999001252) PDF, 23,8 Mo, 244 p. FR
Kugelbüchsenführungen Änderungen auf einen Blick Linear Motion Technology Selector Lineartechnik (R999000467) PDF, 22,3 Mo, 244 p. DE
Linear bushings (R999000488) PDF, 23,5 Mo, 244 p. EN

Mode d'emploi

Betriebsanleitung R320103669 PDF, 4,9 Mo, 100 p. DE
