Bosch Rexroth R106661240. LINEAR-SET LSGE-A-12-DD

Bosch Rexroth
35,38 €
Excl. 19% VAT , excl. Shipping Cost
Article
BRR-R106661240

Fabricant Nr.
R106661240
Linear set (acier), E-A-12, avec deux racleurs
Ajouter à ma liste d’envie Ajouter au comparateur

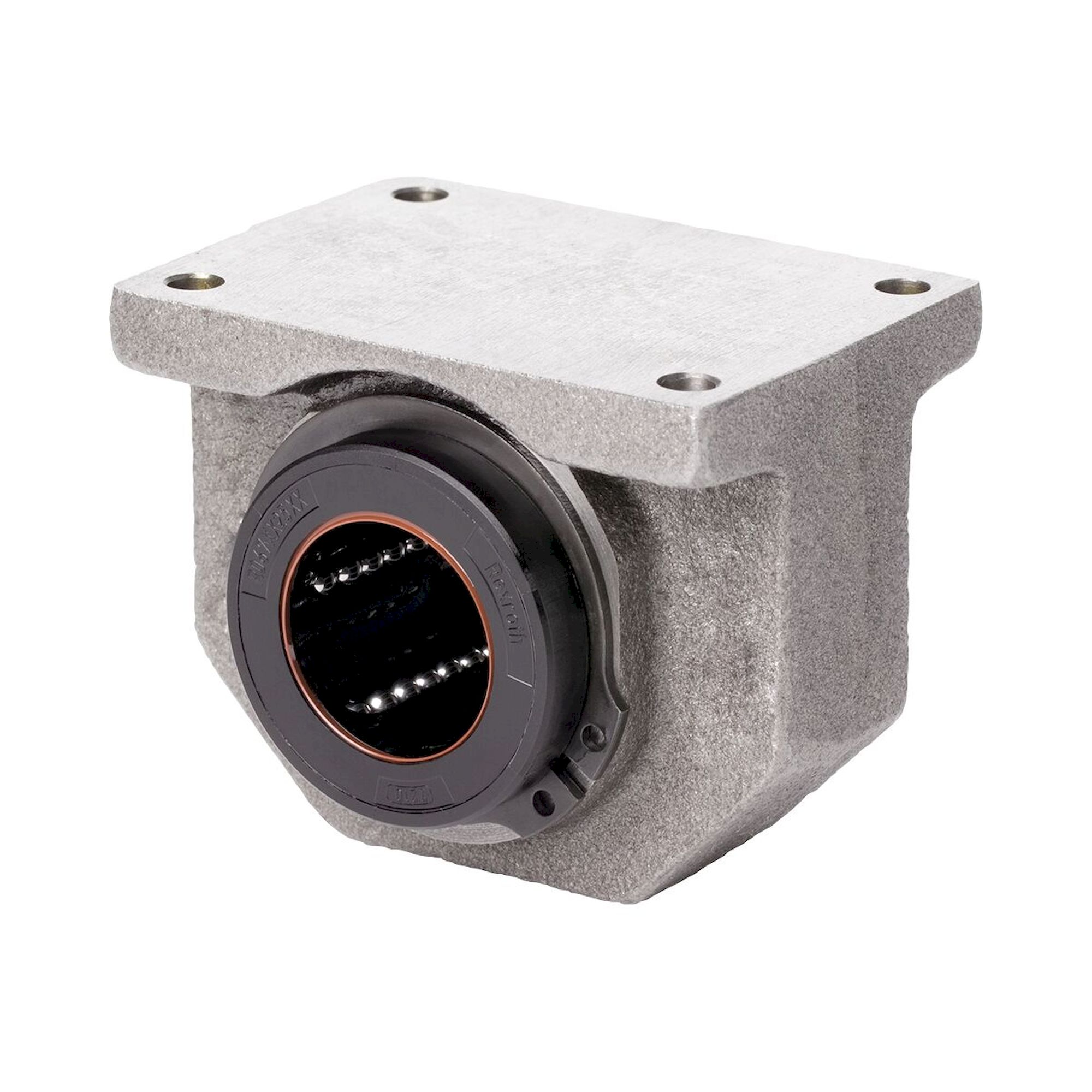

main product photo
Les images sont fournies à titre de référence et peuvent ne pas être exactes, le produit réel peut différer.
Fréquemment achetés ensemble
Total price
Linear set (acier)
Réglable
Avec douille à billes Super A
Diamètre de l’arbre d = 12
Avec deux racleurs
Version: Normale
  • Corps de précision (en fonte grise/acier)
  • Douille à billes Super A avec compensation des défauts d'alignement
  • Racleurs intégrés


Produkteigenschaften
Diamètre de l’arbre d [mm]12
Modèle guidage à billes sur arbreE – réglable
SérieSuper A (avec compensation des défauts d’alignement)
Capacité de charge dynamique C [N]1020
Indication : capacité de charge dynamique CLes capacités de charge indiquées s’appliquent à la direction principale de la charge. Si la direction de la charge ne correspond pas à la direction principale de la charge, multiplier les capacités de charge par les facteurs suivants: Ø d 12 et 16: *
Accélération maximale amax [m/s²]150
Vitesse linéaire maximale admissible vmax [m/s]3
Indication : vitesse admissible maximale vmaxDes vitesses pouvant atteindre 5 m/s sont possibles. La durée de vie est limitée par l’usure importante des pièces en plastique. Des essais ont permis de réaliser des courses de 50 • 105 m à 100 • 105 m sans panne.
Jeu radialajusté sans jeu en usine sur un arbre h5 (limite inférieure) à l’état déployé
Diamètre extérieur D [mm]22
Température ambiante admissible (min. … max.)-10 °C ... +80 °C
Poids [kg]0.15
Capacité de charge statique C0 [N]490
Indication : capacité de charge statique C0Les capacités de charge indiquées s’appliquent à la direction principale de la charge. Si la direction de la charge ne correspond pas à la direction principale de la charge, multiplier les capacités de charge par les facteurs suivants: Ø d 12 et 16: *
Note en bas de page force de frottement FRForces de frottement des douilles à billes équipées de racleurs intégrés des deux côtés sans charge radiale. Les forces de frottement dépendent de la vitesse et de la lubrification.
Résistance au démarrage [N]1.5
TypeLinear set
Dimension A (guidages sur rails profilés) [mm]42
Dimension A1 (guidages sur rails profilés) [mm]21
Dimension B (guidages sur rails profilés) [mm]32
Dimension B1 [mm]20
Dimension D [mm]22
Dimension E1 [mm]32
Dimension E2 [mm]23
Dimension H [mm]18
Dimension H1 (guidages sur rails profilés) [mm]35
Dimension L [mm]32
Dimension S [mm]4.5
Dimension SW [mm]2.5
Dimension V [mm]5.5
Note en bas de page dimension H1Tolérance ISO 8062-3 - DCTG 9.
Plus d’information
Fabricant Nr. R106661240
Fabricant Bosch Rexroth
Pays d'origine Allemagne
Poids 0.100000
Informations sur le fabricant du GPSR Bosch Rexroth AG, Zum Eisengießer 1, DE-97816 Lohr am Main, www.boschrexroth.com
Authenticité de l'article Produit original
Estado del artículo Nuevo
