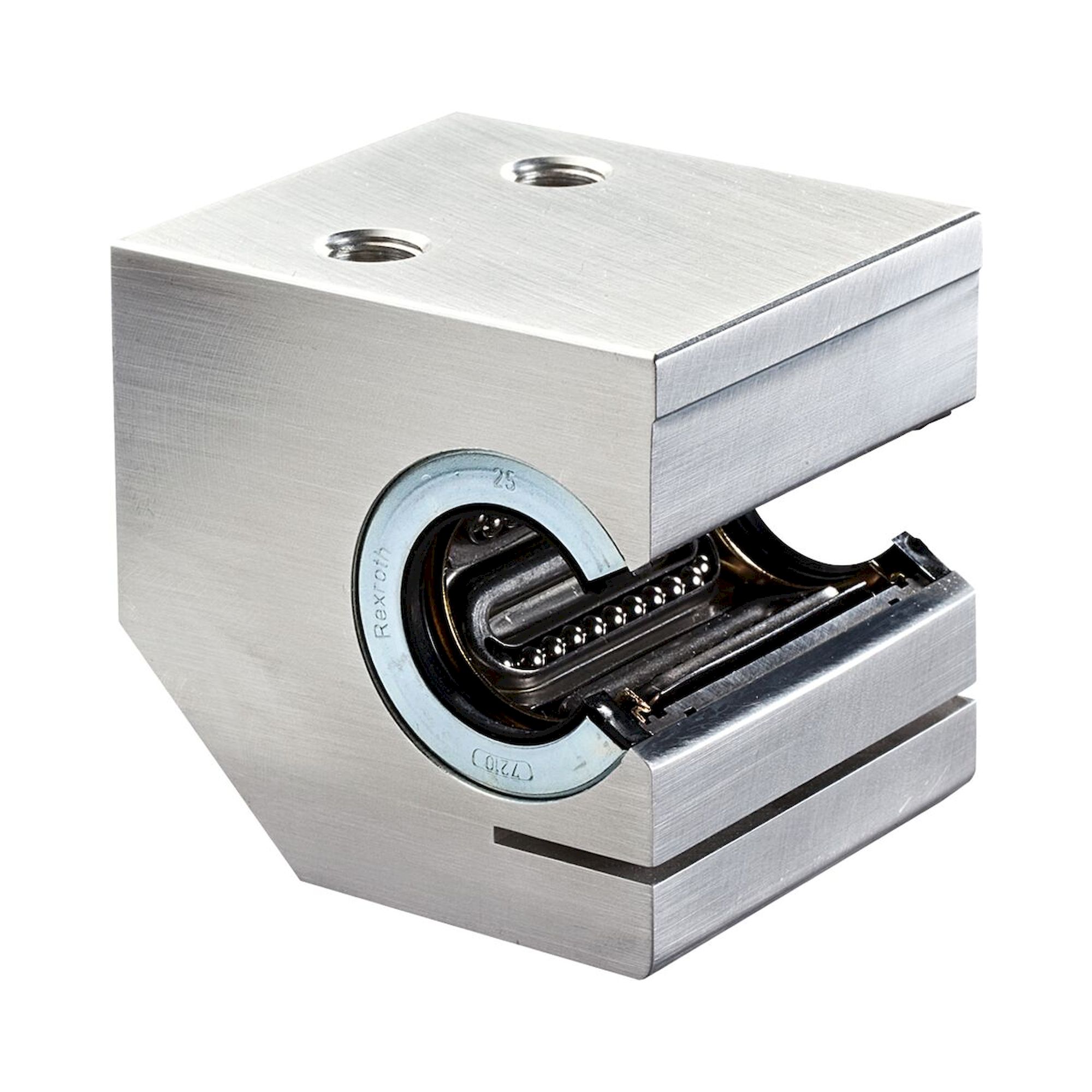

Ensemble linéaire LSADR1T-25-WV-2000 - Bosch Rexroth R109922588

Name: Ensemble linéaire LSADR1T-25-WV-2000 - Bosch Rexroth R109922588
Brand: Bosch Rexroth
SKU: BRR-R109922588
Price: 632.96 EUR
Availability: InStock

Bosch Rexroth ✓ Produit original Neuf Made in Germany

Ensemble linéaire LSADR1T-25-WV-2000 de Bosch Rexroth, référence R109922588. La capacité de charge statique est de 4360 N.

632,96 €

hors TVA

Article BRR-R109922588

Réf. fabricant R109922588

Question sur l'article

Fiche technique (PDF) Mode d'emploi 5 documents, tous sous Téléchargements

Revendeur spécialisé depuis 2009
Paiement sur facture pour les clients réguliers
Expédition mondiale
Questions techniques clarifiées avec le fabricant

Description

Ensemble linéaire LSADR1T-25-WV-2000 de Bosch Rexroth, référence R109922588. La capacité de charge statique est de 4360 N. Les valeurs admissibles atteignent 3 m/s en vitesse de déplacement et 150 m/s² en accélération. Le poids est de 0,1 kg.

Données techniques

Vitesse linéaire maximale admissible vmax	3 m/s
Masse m (kg/m)	3,8 kg/m
Type	Linear set
Capacité de charge en torsion dynamique Mt	24 Nm
Capacité de charge statique C0	4360 N
Série	Couple
Accélération maximale amax	150 m/s²
Diamètre extérieur D	40 mm
Diamètre de l’arbre d	25 mm
Type de guidage linéaire	Guidage à billes sur arbre
Filtres pour douilles à billes et arbres	Linear sets avec douilles à billes
Modèle guidage à billes sur arbre	T – tandem
Capacité de charge dynamique C	4900 N
Température ambiante autorisée (min)	<prefix>-</prefix>10<suffix></suffix> °C
Température ambiante autorisée (max)	<prefix>+</prefix>80<suffix></suffix> °C
Poids	0,1 kg
Température ambiante admissible (min. … max.)	-10 °C ... +80 °C
Fabricant	Bosch Rexroth
Fabricant Nr.	R109922588
Informations sur le fabricant du GPSR	Bosch Rexroth AG, Zum Eisengießer 1, DE-97816 Lohr am Main, www.boschrexroth.com
État de l'article	Neuf
Authenticité de l'article	Produit original
Pays d'origine	Allemagne

Téléchargements

Fiche technique

Fiche technique (PDF) PDF
Guidages à billes sur arbre Les modifications en un coup d’œil Linear Motion Technology Selector (R999001252) PDF, 23,8 Mo, 244 p. FR
Kugelbüchsenführungen Änderungen auf einen Blick Linear Motion Technology Selector Lineartechnik (R999000467) PDF, 22,3 Mo, 244 p. DE
Linear bushings (R999000488) PDF, 23,5 Mo, 244 p. EN

Mode d'emploi

Betriebsanleitung R320103669 PDF, 4,9 Mo, 100 p. DE
