Écrou simple à bride FEM-E-B 80x10Rx6,5-6 pour vis à billes - Bosch Rexroth R150274084

Sur une vis à billes de diamètre nominal 80 mm et de pas 10 mm (à droite), cet écrou simple à bride FEM-E-B assure l'entraînement : chaque tour de vis déplace la pièce montée de 10 mm, avec une capacité de charge dynamique de 130100 N. La bride au schéma de perçage BB1 se visse directement sur le chariot ou dans le boîtier d'écrou MGD en acier.

Il fait partie de la série standard Bosch Rexroth. Il admet jusqu'à 19 m/min de vitesse linéaire et des températures de service de -10 °C à +80 °C.

Avantages

• Capacités de charge : dynamique C = 130100 N, statique C0 = 291700 N (valables pour les classes de tolérance T3 et T5)
• Pas de 10 mm à droite : 10 mm de course par tour de vis
• 6 circuits de billes, billes de Ø 6,5 mm
• Joint standard monté en usine contre l'encrassement du chemin de billes
• Schéma de perçage BB1, compatible avec le boîtier d'écrou MGD
• Vitesse linéaire jusqu'à 19 m/min, service de -10 °C à +80 °C

Conseil de montage

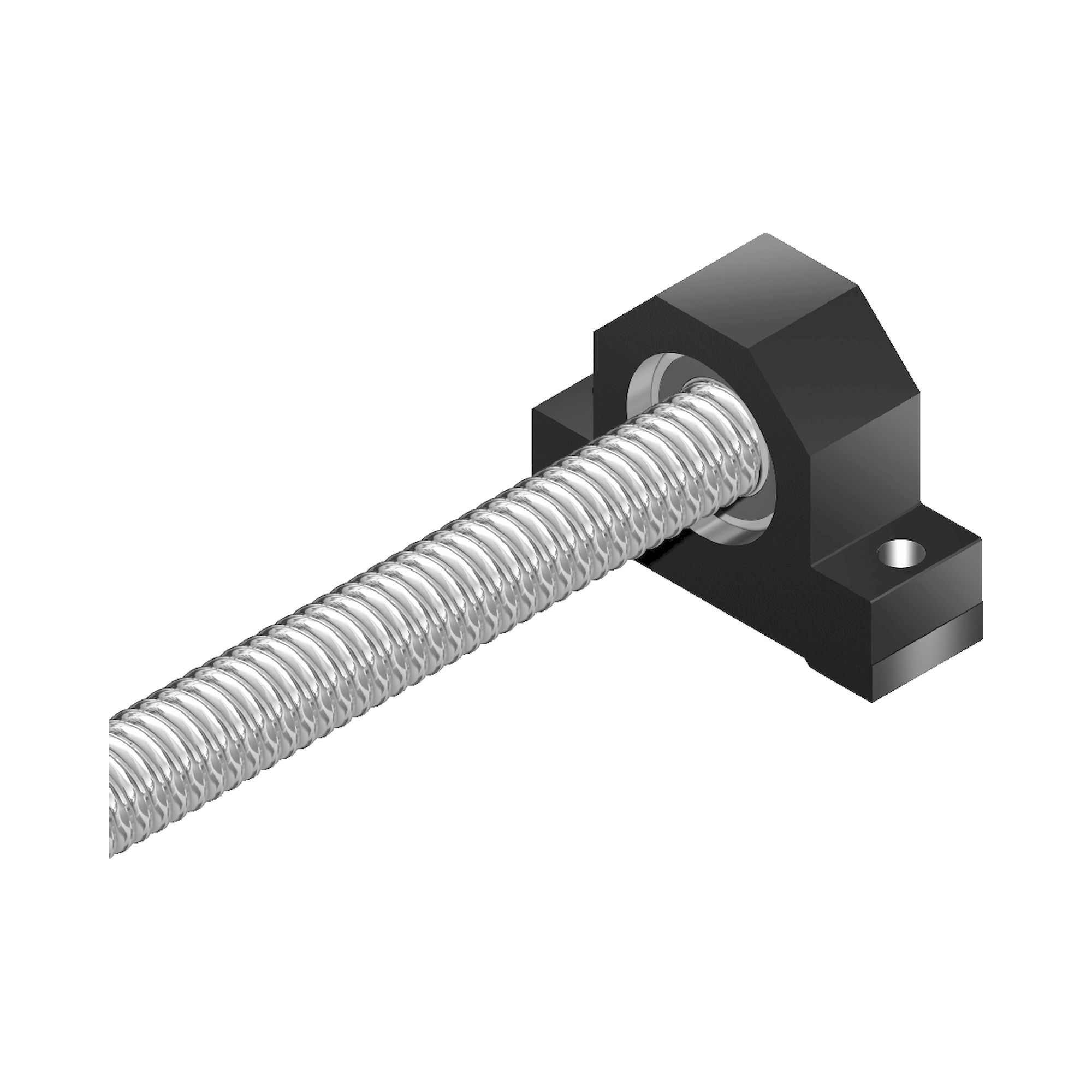

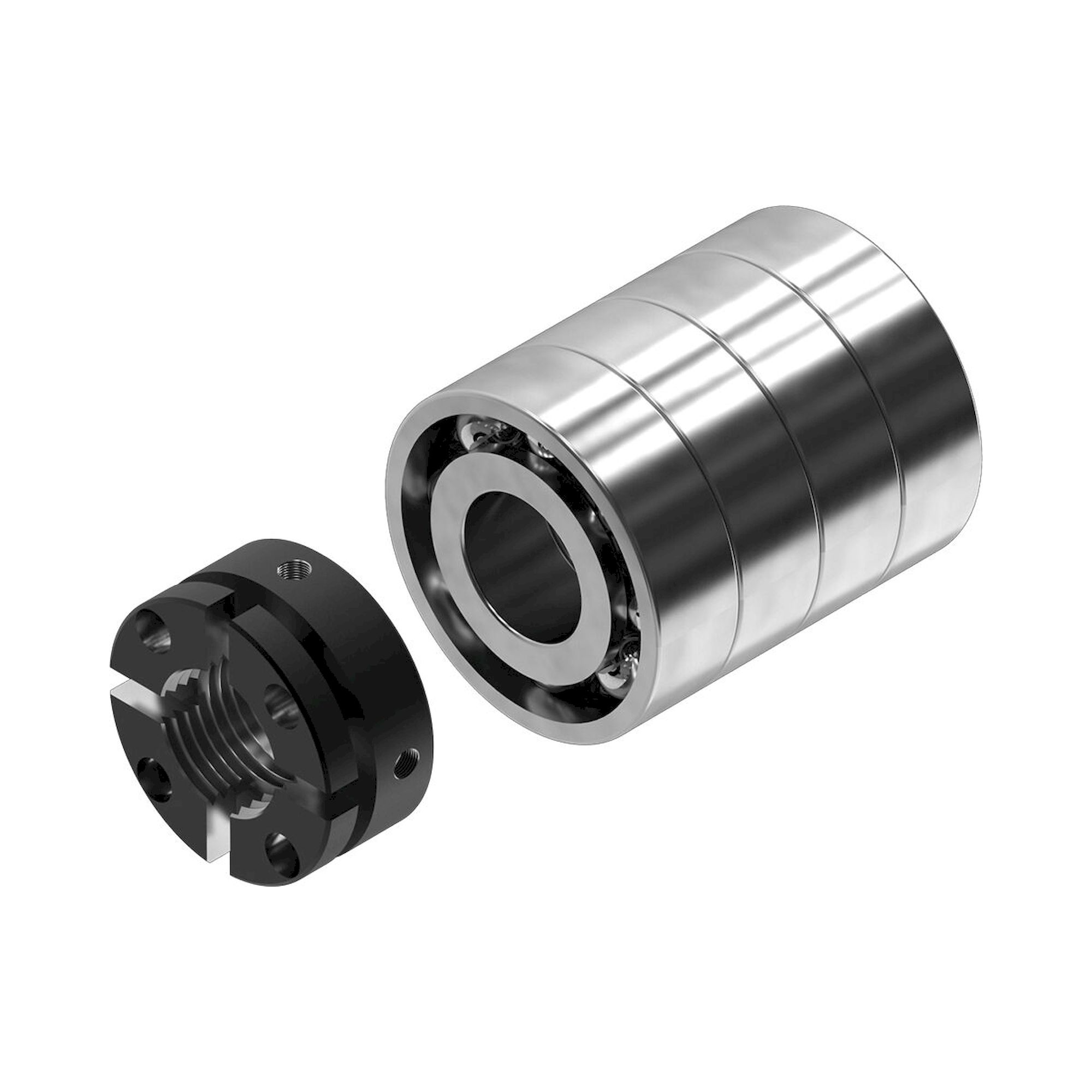

L'écrou ne fonctionne qu'avec une vis de même calibre 80 x 10R x 6,5 - 6. Pour un axe complet, il faut en plus des paliers fixe et libre pour les extrémités de vis au diamètre correspondant ; le palier fixe est bloqué par un écrou à encoches.
