Écrou simple cylindrique ZEM-E-K 20x5Rx3-4 pour vis à billes - Bosch Rexroth R151211243

Sur une vis à billes de diamètre nominal 20 mm et de pas 5 mm (à droite), cet écrou simple cylindrique ZEM-E-K assure l'entraînement : chaque tour de vis déplace la pièce montée de 5 mm, avec une capacité de charge dynamique de 17200 N. Le corps cylindrique se monte dans un logement, par exemple le boîtier d'écrou MGA en aluminium prévu pour les écrous ZEM-E-S, ZEM-E-K et ZEM-E-A.

Il fait partie de la série standard Bosch Rexroth. Il admet jusqu'à 30 m/min de vitesse linéaire et des températures de service de -10 °C à +80 °C.

Avantages

• Capacités de charge : dynamique C = 17200 N, statique C0 = 21500 N (valables pour les classes de tolérance T3 et T5)
• Pas de 5 mm à droite : 5 mm de course par tour de vis
• 4 circuits de billes, billes de Ø 3 mm
• Joint standard monté en usine contre l'encrassement du chemin de billes
• Compatible avec le boîtier d'écrou MGA en aluminium
• Vitesse linéaire jusqu'à 30 m/min, service de -10 °C à +80 °C

Conseil de montage

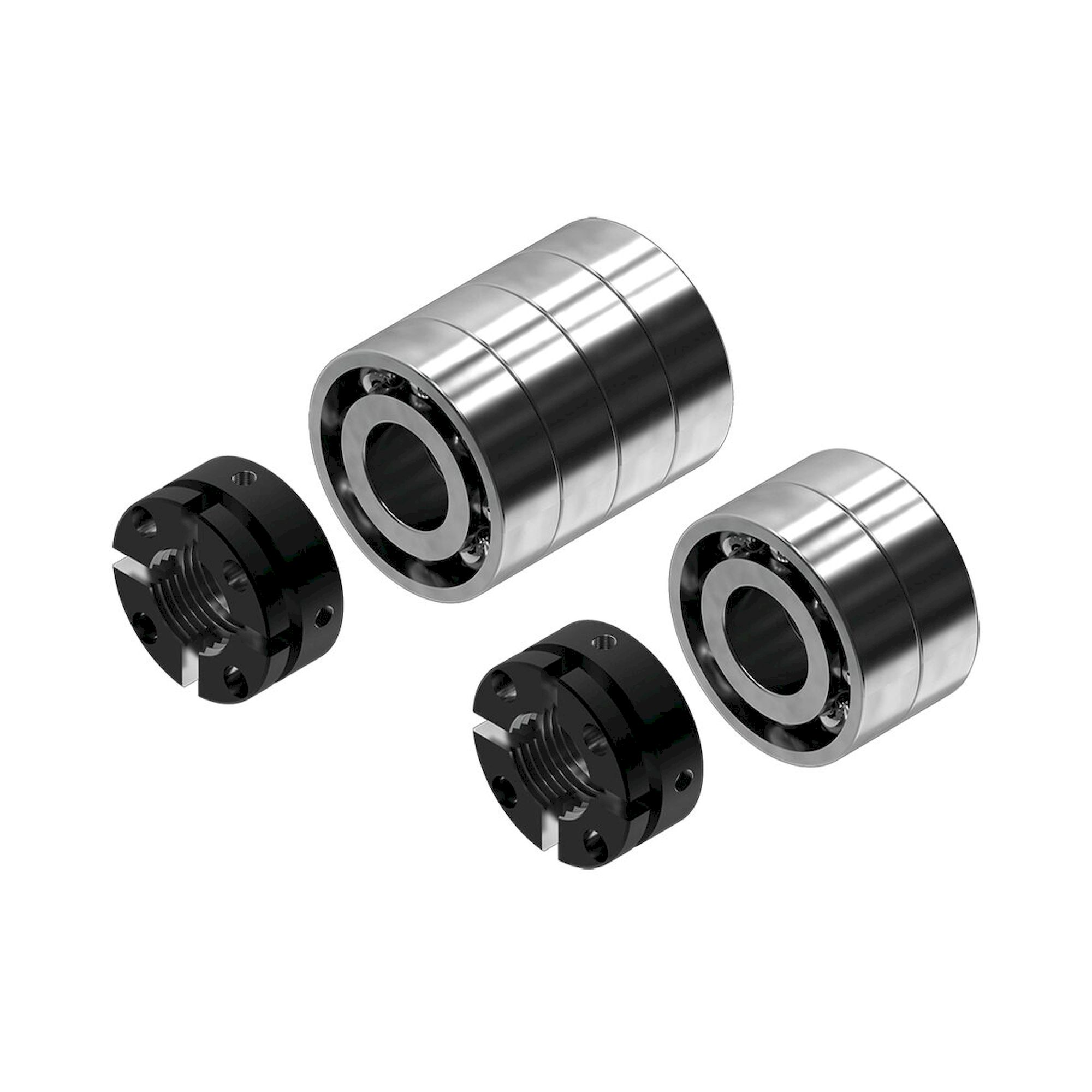

L'écrou ne fonctionne qu'avec une vis de même calibre 20 x 5R x 3 - 4. Pour un axe complet, il faut en plus des paliers fixe et libre pour les extrémités de vis au diamètre correspondant ; le palier fixe est bloqué par un écrou à encoches.
