Bosch Rexroth R18516322X. GUIDE À ROULEAUX EN ACIER AU CARBONE RWD-065-FNS-C3-P-2

Bosch Rexroth
692,75 €
Excl. 19% VAT , excl. Shipping Cost
Article
BRR-R18516322X

Fabricant Nr.
R18516322X
Guide à rouleaux, FNS, taille 65, acier CS, précision précision, précharge élevée
Ajouter à ma liste d’envie Ajouter au comparateur

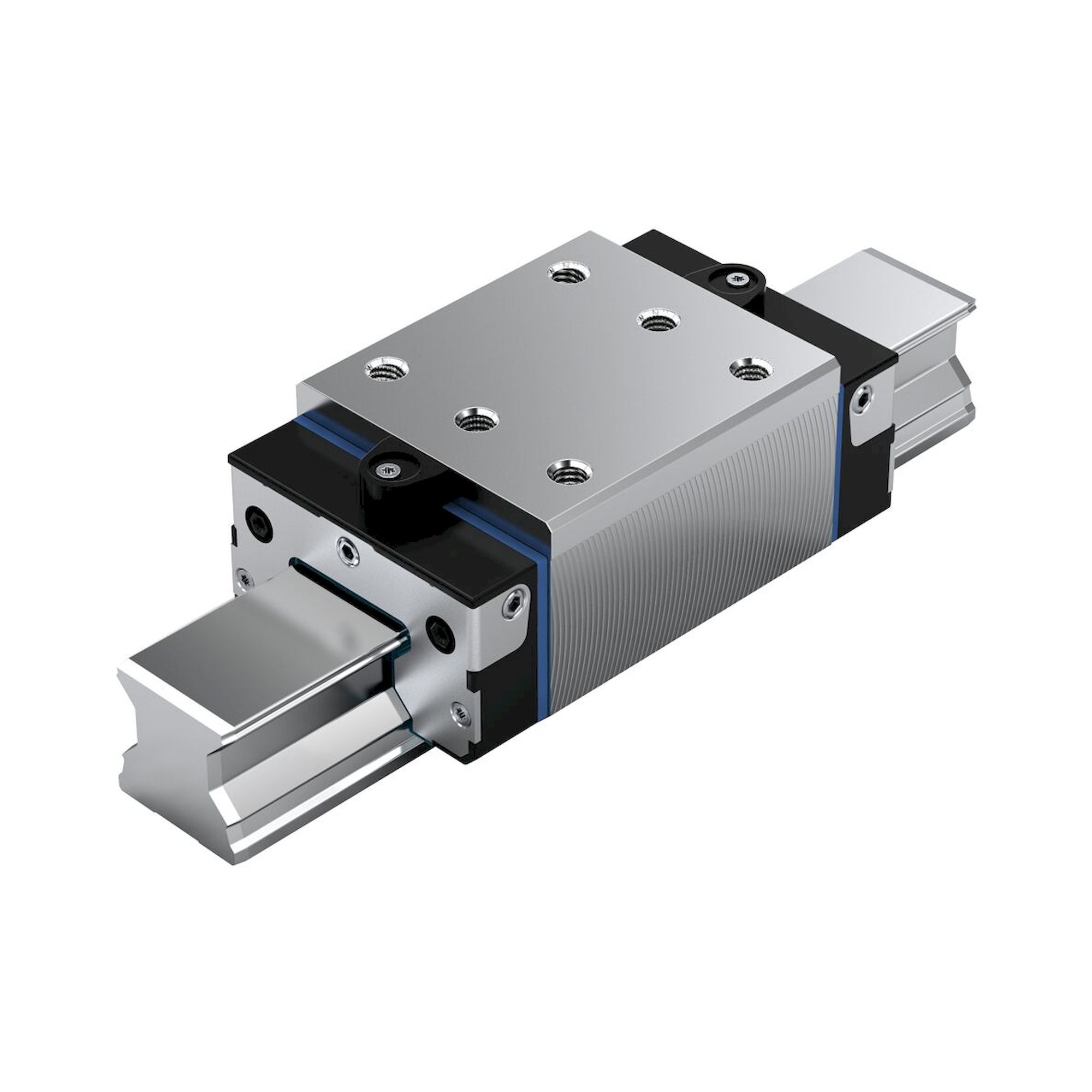

main product photo
Les images sont fournies à titre de référence et peuvent ne pas être exactes, le produit réel peut différer.
Fréquemment achetés ensemble
Total price
Le guide à rouleaux est très précis et possède les propriétés suivantes:
Taille de construction 65
Modèle FNS: Largeur = à bride, longueur = normal, hauteur = standard
Corps du chariot de guidage en acier au carbone CS
Classe de précharge C3: Précharge élevée
Classe de précision P: Précision
Sans chaîne à rouleaux
Conservé
Sans lubrification initiale
Sans élément à rapporter à gauche (bord de butée avant)
Sans élément à rapporter à droite (bord de butée avant)
Raccordement de lubrification droit fourni en vrac.
Corps du chariot de guidage en version standard
Longueur totale du chariot de guidage = 207,3 mm
Construction interchangeable: Les chariots de guidage et les rails de guidage peuvent être combinés dans chaque niveau de précision.
  • Résistance élevée aux couples de rotation
  • Capacités de charge élevées égales dans les quatre directions principales de la charge
  • Rigidité très élevée quelle que soit la direction dans laquelle la charge est appliquée grâce à une fixation par les deux alésages complémentaires disposés sur l'axe médian du guide à rouleaux
  • Interchangeabilité illimitée
  • Nombreuses possibilités de combinaisons de toutes les exécutions de rails de guidage avec toutes les variantes de guides à rouleaux
  • Accessoires vissables simplement sur la face avant du guide à rouleaux
  • Graisseurs pouvant être fixés sur toutes les faces, assurant un entretien aisé
  • Faible quantité de lubrifiant grâce à la nouvelle conception des canaux de lubrification
  • Fonctionnement souple et silencieux grâce à la conception optimale du renvoi et du guidage des rouleaux
  • Pièces rapportées sur le guide à rouleaux à fixation par le haut et par le bas
  • Faible déformation élastique et précision maximale grâce à la forme idéale de la zone d'entrée et au nombre élevé de rouleaux
  • Le guide à rouleaux s'installe facilement sur le rail avec son dispositif de transport.
  • Dispositif d'étanchéité intégré assurant une étanchéité complète en série
  • Tailles 25 et 65
  • Classes de précharge de C1 à C5
  • Versions avec racleurs DS, SS ou AS


Produkteigenschaften
VersionGuidages à rouleaux sur rails
Calibre [mm]65
ModèleFNS – à bride, normal, hauteur standard
Type de constructionGuide à rouleaux haute précision
Matériau, guidages sur rails profilésAcier au carbone
Classe de préchargeC3 - précharge élevée
Classe de précisionP – Précis
RacleurDS – Racleur à double lèvre
Largeur chariot de guidage [mm]170
Longueur du chariot de guidage [mm]207.3
Hauteur du chariot de guidage [mm]76
Hauteur du chariot de guidage avec rail de guidage [mm]90
LubrificationConservé
Accélération maximale amax [m/s²]150
Indication de l’accélération maximale amaxCondition à respecter: Précharge indispensable même en fonctionnement sous charge!
Vitesse linéaire maximale admissible vmax [m/s]4
Température ambiante admissible (min. … max.)-10 °C ... +80 °C
Indication : température ambiante admissible (min. … max.)Autorisé brièvement jusqu’à 100 °C. Pour des températures négatives plus basses, nous consulter.
Coefficient de frottement μ0.0004 ... 0.001
Indication : coefficient de frottement μSans frottement du racleur
Poids [kg]11.61
Capacité de charge dynamique C50 [N]292000
Indication : capacité de charge dynamique C50Les capacités et les couples de charge dynamiques sont basés sur une course de 50 000 m selon la norme DIN ISO 14728-1.
Capacité de charge dynamique C100 [N]237200
Indication : capacité de charge dynamique C100Les capacités et les couples de charge dynamiques sont basés sur une course de 100 000 m selon la norme DIN ISO 14728-1.
Capacité de charge statique C0 [N]456300
Capacité de charge en torsion dynamique Mt50 [Nm]10400
Indication de la capacité de charge en torsion dynamique Mt50Les capacités et les couples de charge dynamiques sont basés sur une course de 50 000 m selon la norme DIN ISO 14728-1.
Capacité de charge en torsion dynamique Mt100 [Nm]8430
Indication de la capacité de charge en torsion dynamique Mt100Les capacités et les couples de charge dynamiques sont basés sur une course de 100 000 m selon la norme DIN ISO 14728-1.
Capacité de charge en torsion statique Mt0 [Nm]16210
Moment longitudinal dynamique ML50 [Nm]6470
Indication du moment longitudinal dynamique ML50Les capacités et les couples de charge dynamiques sont basés sur une course de 50 000 m selon la norme DIN ISO 14728-1.
Moment longitudinal dynamique ML100 [Nm]5260
Indication du moment longitudinal dynamique ML100Les capacités et les couples de charge dynamiques sont basés sur une course de 100 000 m selon la norme DIN ISO 14728-1.
Moment longitudinal statique ML0 [Nm]10120
Note en bas de page force de frottement FRValeur indicative des forces de frottement du guide à rouleaux entièrement étanche et lubrifié.
Pas T du rail de guidage [mm]75
Dimension A (guidages sur rails profilés) [mm]170
Dimension A1 (guidages sur rails profilés) [mm]85
Dimension A2 (systèmes de rails profilés) [mm]63
Dimension A3 (systèmes de rails profilés) [mm]53.5
Dimension B (guidages sur rails profilés) [mm]207.3
Dimension B1 [mm]146
Dimension Diamètre S5 (guidages sur rails profilés)18
Dimension E1 [mm]142
Dimension E2 (guidages sur rails profilés) [mm]110
Dimension E3 (guidages sur rails profilés) [mm]82
Dimension E8 (guidages sur rails profilés) [mm]35
Dimension E8.1 (guidages sur rails profilés) [mm]93
Dimension E9 (guidages sur rails profilés) [mm]9.3
Dimension E9.1 (guidages sur rails profilés) [mm]26
Dimension H [mm]90
Dimension H1 (guidages sur rails profilés) [mm]76
Dimension H2 avec bande de protection (guidages sur rails profilés) [mm]58.15
Dimension H2 sans bande de protection (guidages sur rails profilés) [mm]57.85
Dimension K1 (guidages sur rails profilés) [mm]30
Dimension K2 (guidages sur rails profilés) [mm]33
Dimension N1 (guidages sur rails profilés) [mm]23
Dimension N2 (guidages sur rails profilés) [mm]21.5
Dimension N6 (guidages sur rails profilés) [mm]36.5
Dimension N6 tolérance (guidages sur rails profilés) [mm]±0.5
Dimension S1 diamètre de filetage (guidages sur rails profilés) [mm]14.6
Dimension S2 (guidages sur rails profilés)M16
Dimension S9M4
Dimension S9 diamètre de filetage (guidages sur rails profilés)M4
Dimension T1 min [mm]21
Dimension V1 [mm]15.6
Dimension V1 avec tolérance (guidages sur rails profilés)15,6 mm ±1,2
Dimension V1 tolérance (guidages sur rails profilés) [mm]±1.2
Note en bas de page de dimension TCote T = pas du rail de guidage à rouleaux
Plus d’information
Fabricant Nr. R18516322X
Fabricant Bosch Rexroth
Pays d'origine Allemagne
Poids 0.100000
Informations sur le fabricant du GPSR Bosch Rexroth AG, Zum Eisengießer 1, DE-97816 Lohr am Main, www.boschrexroth.com
Authenticité de l'article Produit original
Estado del artículo Nuevo
