Bosch Rexroth R186133210. GUIDE À ROULEAUX EN ACIER AU CARBONE RWA-125-FNS-C3-P-2
4 777,31 €
Excl. 19% VAT ,
excl. Shipping Cost
Article
BRR-R186133210
Fabricant Nr.
R186133210
Guide à rouleaux, FNS, taille 125, acier CS, précision, précharge élevée
Les images sont fournies à titre de référence et peuvent ne pas être exactes, le produit réel peut différer.
Fréquemment achetés ensemble
-
Cet article:
4 777,31 €Excl. 19% VAT , excl. Shipping Cost
-
Bosch Rexroth R18244312X. GUIDE À ROULEAUX EN ACIER AU CARBONE RWD-045-SLH-C3-S-2
336,94 €Excl. 19% VAT , excl. Shipping Cost
-
Bosch Rexroth R18236232X. GUIDE À ROULEAUX EN ACIER AU CARBONE RWD-065-SLS-C2-H-2
691,35 €Excl. 19% VAT , excl. Shipping Cost
Total price
Le guide à rouleaux est très précis et possède les propriétés suivantes:
Taille de construction 125
Modèle FNS: Largeur = à bride, longueur = normal, hauteur = standard
Corps du chariot de guidage en acier au carbone CS
Classe de précharge C3: Précharge élevée
Classe de précision P: Précision
Sans chaîne à rouleaux
Conservé
Sans lubrification initiale
Sans élément à rapporter à gauche (bord de butée avant)
Sans élément à rapporter à droite (bord de butée avant)
Raccordement de lubrification droit fourni en vrac.
Corps du chariot de guidage en version standard
Longueur totale du chariot de guidage = 386,5 mm
Construction interchangeable: Les chariots de guidage et les rails de guidage peuvent être combinés dans chaque niveau de précision.
Taille de construction 125
Modèle FNS: Largeur = à bride, longueur = normal, hauteur = standard
Corps du chariot de guidage en acier au carbone CS
Classe de précharge C3: Précharge élevée
Classe de précision P: Précision
Sans chaîne à rouleaux
Conservé
Sans lubrification initiale
Sans élément à rapporter à gauche (bord de butée avant)
Sans élément à rapporter à droite (bord de butée avant)
Raccordement de lubrification droit fourni en vrac.
Corps du chariot de guidage en version standard
Longueur totale du chariot de guidage = 386,5 mm
Construction interchangeable: Les chariots de guidage et les rails de guidage peuvent être combinés dans chaque niveau de précision.
- Guides à rouleaux pour charges élevées pour la construction mécanique lourde, avec une capacité de charge extrêmement élevée
- Rigidité maximale dans toutes les directions de la charge
- En cas de charge agissant de bas en haut ou latéralement, la rigidité de l'ensemble peut être augmentée grâce à une fixation par les trois alésages complémentaires disposés sur l'axe médian du guide à rouleaux
- Résistance élevée aux couples de rotation
- Interchangeabilité illimitée et nombreuses possibilités de combinaisons grâce aux rails de guidage à rouleaux universels en différentes exécutions sur toutes les variantes de guides à rouleaux
- Pièces rapportées sur le guide à rouleaux à fixation par le haut et par le bas
- Faible quantité de lubrifiant grâce à la nouvelle conception des canaux de lubrification
- Fonctionnement souple et silencieux grâce à la conception optimale du renvoi et du guidage des rouleaux
- Faible déformation élastique obtenue par la forme idéale de la zone d'entrée et par le nombre élevé de rouleaux
- Capuchons de retenue en aluminium (taille 125) ou en plastique (taille 100)
- Racleurs rapportés intégrés de série pour une étanchéité parfaite de tous les chemins de roulement et une protection améliorée des pièces en plastique
| Produkteigenschaften | |
|---|---|
| Version | Guidages à rouleaux sur rails |
| Calibre [mm] | 125 |
| Modèle | FNS – à bride, normal, hauteur standard |
| Type de construction | Guides à rouleaux, pour charges élevées |
| Matériau, guidages sur rails profilés | Acier au carbone |
| Classe de précharge | C3 - précharge élevée |
| Classe de précision | P – Précis |
| Racleur | SS – Racleur standard |
| Largeur chariot de guidage [mm] | 320 |
| Longueur du chariot de guidage [mm] | 371 |
| Hauteur du chariot de guidage [mm] | 135.5 |
| Hauteur du chariot de guidage avec rail de guidage [mm] | 160 |
| Lubrification | Conservé |
| Accélération maximale amax [m/s²] | 150 |
| Indication de l’accélération maximale amax | Condition à respecter: Précharge indispensable même en fonctionnement sous charge! |
| Vitesse linéaire maximale admissible vmax [m/s] | 2 |
| Température ambiante admissible (min. … max.) | -10 °C ... +80 °C |
| Indication : température ambiante admissible (min. … max.) | Autorisé brièvement jusqu’à 100 °C. Pour des températures négatives plus basses, nous consulter. |
| Coefficient de frottement μ | 0.0004 ... 0.001 |
| Indication : coefficient de frottement μ | Sans frottement du racleur |
| Poids [kg] | 62.1 |
| Capacité de charge dynamique C50 [N] | 931000 |
| Indication : capacité de charge dynamique C50 | Les capacités et les couples de charge dynamiques sont basés sur une course de 50 000 m selon la norme DIN ISO 14728-1. |
| Capacité de charge dynamique C100 [N] | 757200 |
| Indication : capacité de charge dynamique C100 | Les capacités et les couples de charge dynamiques sont basés sur une course de 100 000 m selon la norme DIN ISO 14728-1. |
| Capacité de charge statique C0 [N] | 1324000 |
| Capacité de charge en torsion dynamique Mt50 [Nm] | 67100 |
| Indication de la capacité de charge en torsion dynamique Mt50 | Les capacités et les couples de charge dynamiques sont basés sur une course de 50 000 m selon la norme DIN ISO 14728-1. |
| Capacité de charge en torsion dynamique Mt100 [Nm] | 54520 |
| Indication de la capacité de charge en torsion dynamique Mt100 | Les capacités et les couples de charge dynamiques sont basés sur une course de 100 000 m selon la norme DIN ISO 14728-1. |
| Capacité de charge en torsion statique Mt0 [Nm] | 95330 |
| Moment longitudinal dynamique ML50 [Nm] | 36500 |
| Indication du moment longitudinal dynamique ML50 | Les capacités et les couples de charge dynamiques sont basés sur une course de 50 000 m selon la norme DIN ISO 14728-1. |
| Moment longitudinal dynamique ML100 [Nm] | 29660 |
| Indication du moment longitudinal dynamique ML100 | Les capacités et les couples de charge dynamiques sont basés sur une course de 100 000 m selon la norme DIN ISO 14728-1. |
| Moment longitudinal statique ML0 [Nm] | 51860 |
| Note en bas de page force de frottement FR | Valeur indicative des forces de frottement du guide à rouleaux complet, obturé et lubrifié. Le frottement est d’environ 50 % plus élevé juste après le graissage. |
| Pas T du rail de guidage [mm] | 120 |
| Dimension A (guidages sur rails profilés) [mm] | 320 |
| Dimension A1 (guidages sur rails profilés) [mm] | 160 |
| Dimension A2 (systèmes de rails profilés) [mm] | 125 |
| Dimension A3 (systèmes de rails profilés) [mm] | 97.5 |
| Dimension B (guidages sur rails profilés) [mm] | 371 |
| Dimension B1 [mm] | 255 |
| Dimension B2 (guidages sur rails profilés) [mm] | 377 |
| Dimension B3 [mm] | 386.5 |
| Dimension B4 [mm] | 130 |
| Dimension Diamètre S5 (guidages sur rails profilés) | 33 |
| Dimension E1 [mm] | 270 |
| Dimension E2 (guidages sur rails profilés) [mm] | 205 |
| Dimension E8 (guidages sur rails profilés) [mm] | 80 |
| Dimension E9 (guidages sur rails profilés) [mm] | 12 |
| Dimension H [mm] | 160 |
| Dimension H1 (guidages sur rails profilés) [mm] | 135.5 |
| Dimension H2 avec bande de protection (guidages sur rails profilés) [mm] | 115.3 |
| Dimension K1 (guidages sur rails profilés) [mm] | 50 |
| Dimension K2 (guidages sur rails profilés) [mm] | 50 |
| Dimension N1 (guidages sur rails profilés) [mm] | 45 |
| Dimension N2 (guidages sur rails profilés) [mm] | 29 |
| Dimension N5 (guidages sur rails profilés) [mm] | 29 |
| Dimension N6 (guidages sur rails profilés) [mm] | 74.5 |
| Dimension N6 tolérance (guidages sur rails profilés) [mm] | |
| Dimension N7 (guidages sur rails profilés) [mm] | 92 |
| Dimension S1 diamètre de filetage (guidages sur rails profilés) [mm] | 25 |
| Dimension S2 (guidages sur rails profilés) | M27 |
| Dimension T1 min [mm] | 40 |
| Dimension V1 [mm] | 25 |
| Note en bas de page de dimension T | Cote T = pas du rail de guidage à rouleaux |
| Fabricant Nr. | R186133210 |
|---|---|
| Fabricant | Bosch Rexroth |
| Pays d'origine | Allemagne |
| Poids | 0.100000 |
| Informations sur le fabricant du GPSR | Bosch Rexroth AG, Zum Eisengießer 1, DE-97816 Lohr am Main, www.boschrexroth.com |
| Authenticité de l'article | Produit original |
| Estado del artículo | Nuevo |
Rédigez votre propre commentaire
Les clients qui ont acheté cet article ont également acheté
Bosch Rexroth R18213212X. GUIDE À ROULEAUX EN ACIER AU CARBONE RWD-035-SNH-C2-S-2
232,41 €
Excl. 19% VAT ,
excl. Shipping Cost
Bosch Rexroth R18513392X. GUIDE À ROULEAUX EN ACIER AU CARBONE RWD-035-FNS-C3-U-2
293,59 €
Excl. 19% VAT ,
excl. Shipping Cost
Bosch Rexroth R18234237X. GUIDE À ROULEAUX RESIST CR RWD-045-SLS-C2-H-2
391,02 €
Excl. 19% VAT ,
excl. Shipping Cost

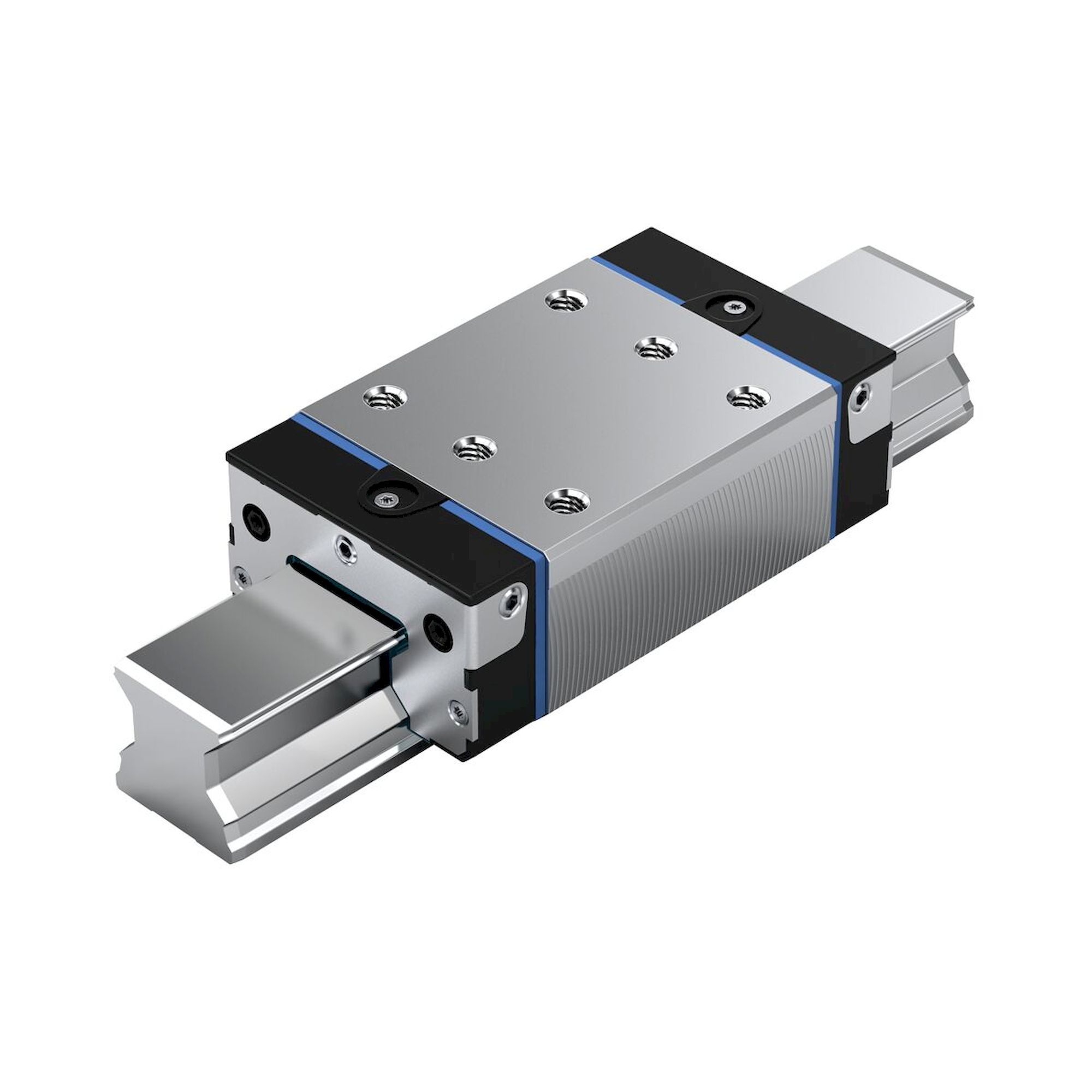

Bosch Rexroth R18223312A. GUIDE À ROULEAUX EN ACIER AU CARBONE RWD-035-SNS-C3-S-2-AS
