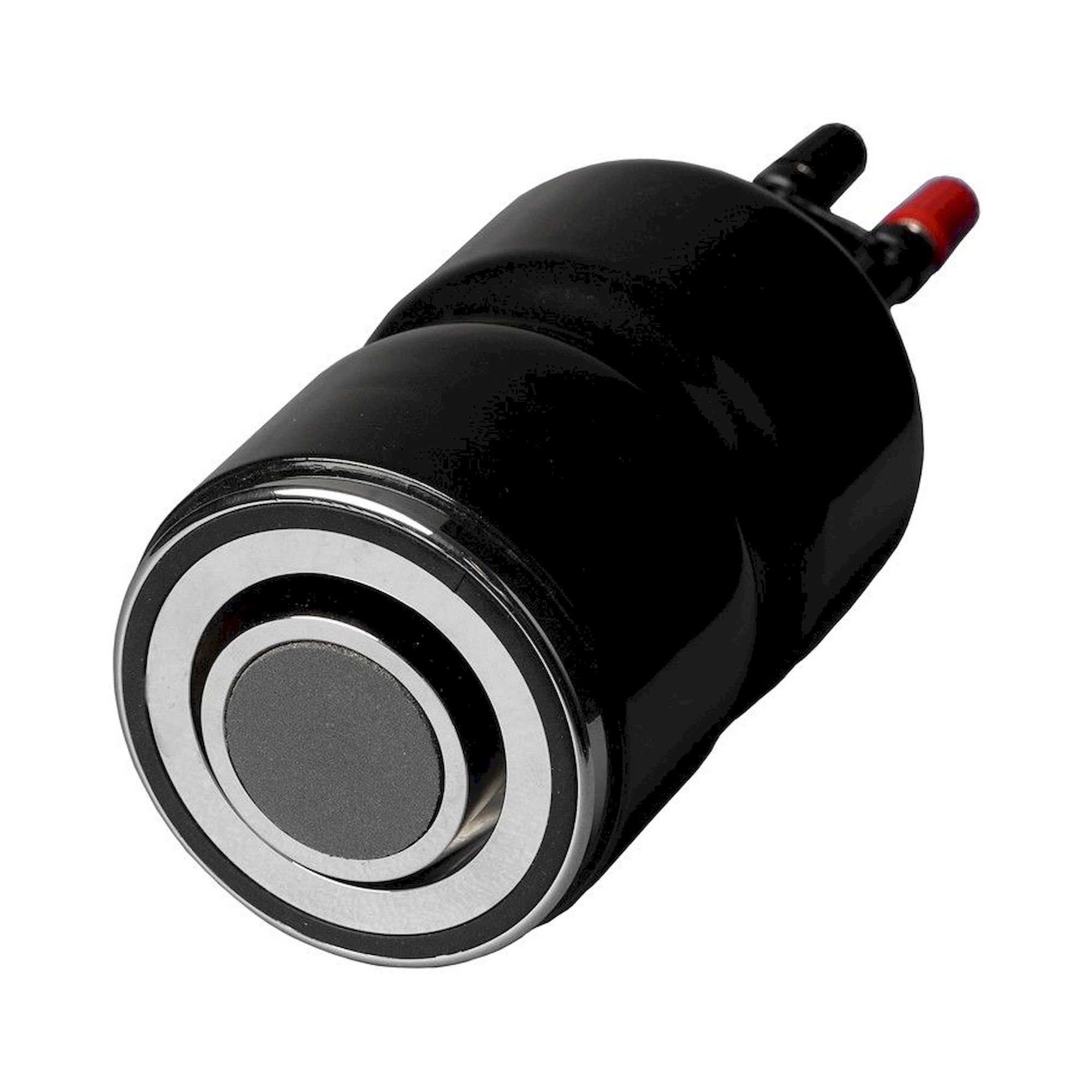

Électrode à anneaux concentriques pour résistance de surface IEC 61340-2-3 - Desco 222002

Pour qualifier un tapis ESD, un revêtement de sol ou un sachet de blindage, il faut une électrode de géométrie normalisée afin que les mesures restent comparables. La Desco 222002 associe un anneau extérieur de 63 mm à une électrode intérieure de 30 mm et mesure, avec un résistancemètre, la résistance de surface selon IEC 61340-2-3, la méthode indiquée au tableau 3 de l'EN 61340-5-1.

Points forts

• Mesures comparables grâce à la géométrie normalisée, 63 mm de diamètre extérieur et 30 mm intérieur
• Faible erreur propre : patins chargés de carbone sous 100 ohms à basse tension d'essai
• Séparation nette des électrodes avec plus de 1 x 10¹² ohms d'isolement sous 500 V
• Pression d'appui constante grâce au poids propre d'environ 2,6 kg
• Mesure aussi la résistance transversale des matériaux plans, posée sur une plaque métallique conductrice (non fournie)
• Conversion en résistivité : valeur mesurée multipliée par 10, facteur issu de la géométrie des électrodes

Applications

Contrôle à réception et qualification de tapis de table, revêtements de sol, étagères et emballages ESD, y compris les sachets de blindage. Le matériau repose sur un support isolant, l'électrode est posée dessus et la valeur se lit sur l'appareil de mesure.

Contenu et compatibilité

Livrée avec l'électrode et un adaptateur BNC vers fiche banane. Compatible avec les résistancemètres de surface Desco 19290 et 19291 (numériques), 222637 et 222638 (analogiques) ainsi qu'avec le Surface Resistance Checker 225717 et 225718. Les cordons de mesure et la mallette font partie du kit 222003.

Normes

Méthode de mesure selon IEC 61340-2-3, telle que prévue par l'EN 61340-5-1. Desco cite également ESD S11.11 comme référence d'essai.
