SCS Ground Pro Meter pour impédance de terre, tension et CEM sur la terre - Desco CTM051

Un fer à souder mal relié à la terre ou une tension parasite sur le conducteur de protection suffit à endommager des composants sensibles par EOS. Le SCS Ground Pro Meter CTM051 ne se limite donc pas à l'impédance d'un point de terre sur quatre gammes jusqu'à 1999 ohms. Il mesure aussi tension et parasites sur cette même terre.

Points forts

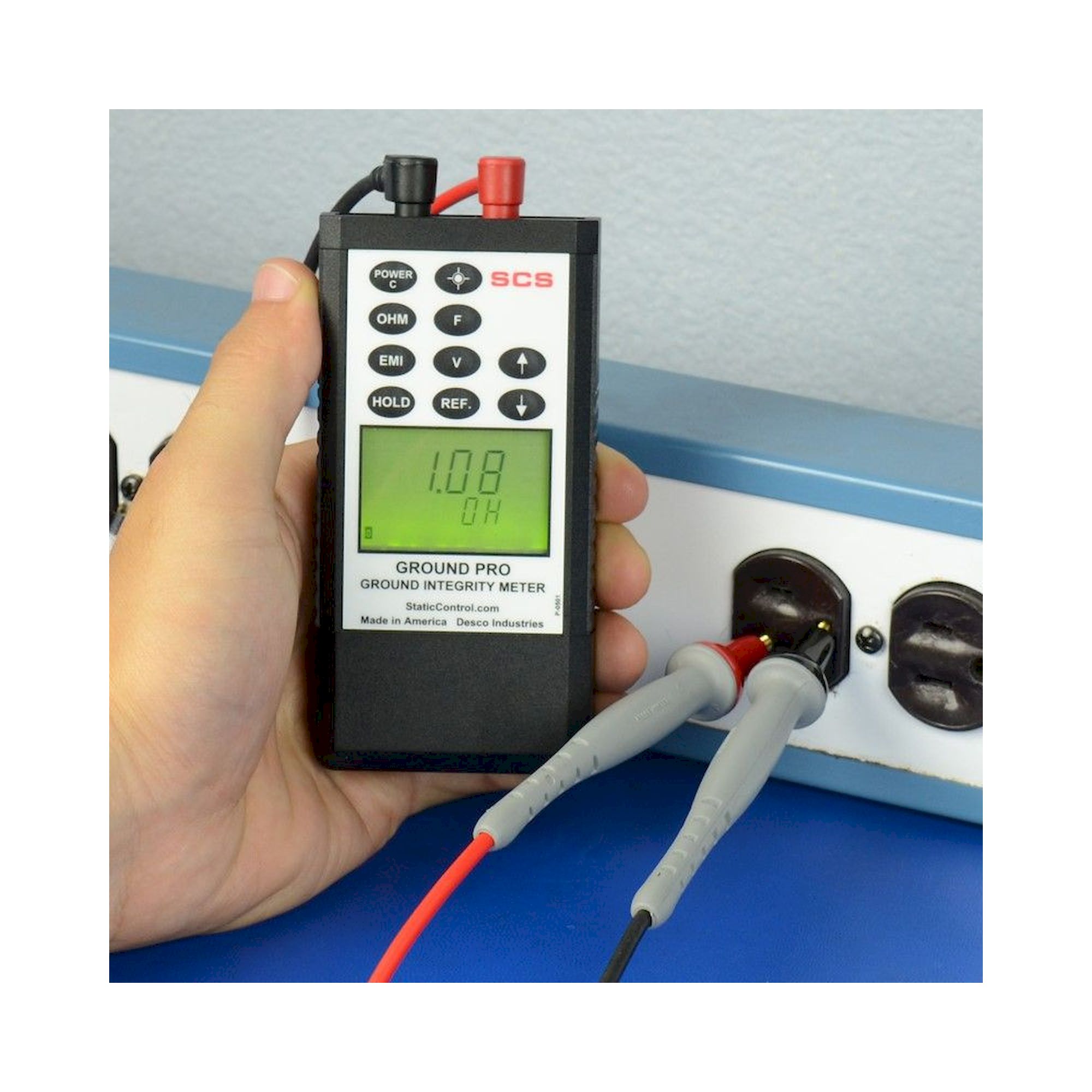

• Impédance de terre à l'outil : quatre gammes de 0,000 à 1999 ohms avec un signal de test de 600 Hz, conformément aux exigences de l'ANSI/ESD S20.20.

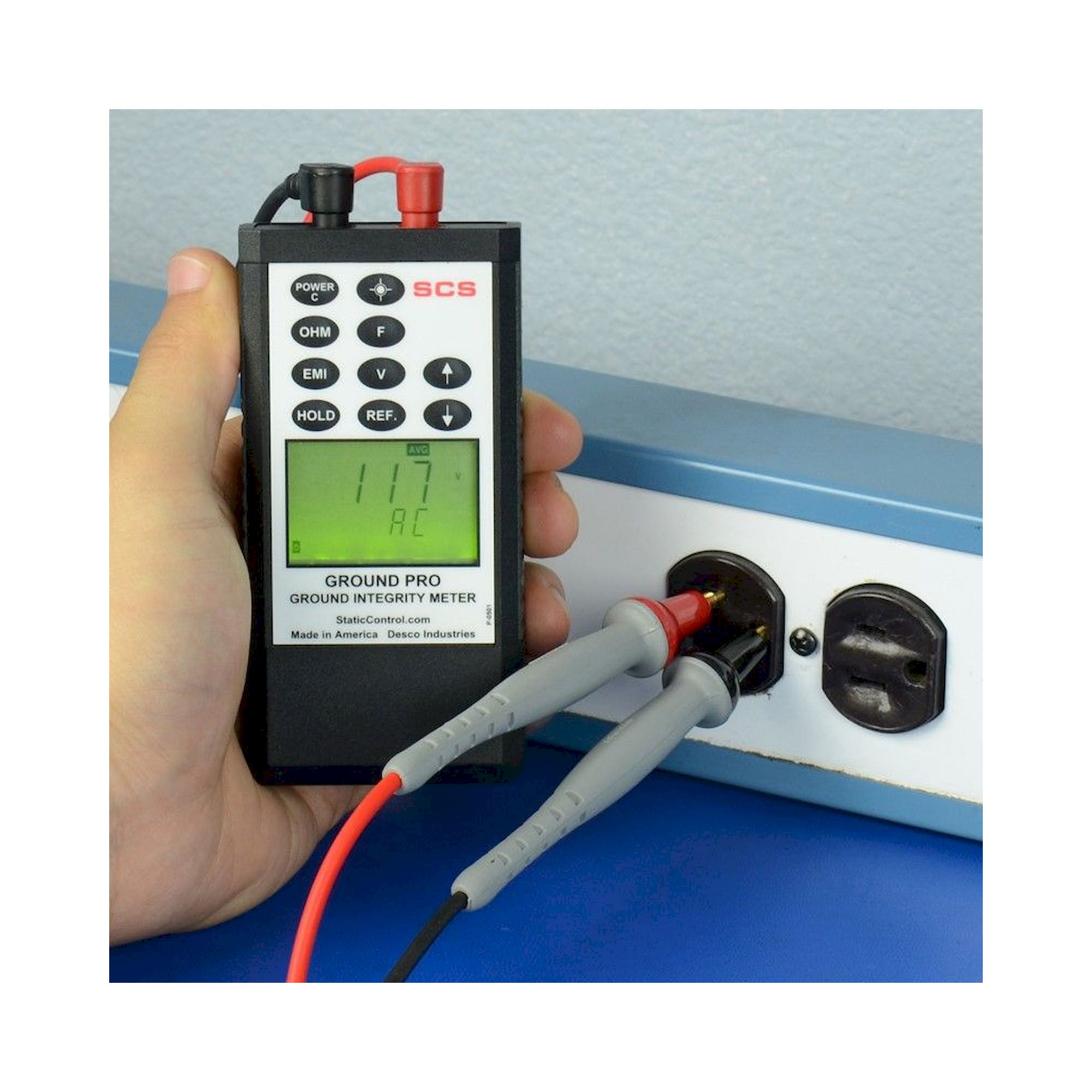

• Détection des sources d'EOS : tension alternative de 0,001 à 250 V RMS et continue de 0,001 à 350 V sur la terre, adaptée à la limite en millivolts de l'IPC-A-610.
• Perturbations visibles : 9 kHz à 450 MHz, 10 mV à 5 V crête, affichage en valeur moyenne ou crête.
• Auto-zéro des cordons : l'impédance des cordons de mesure est compensée, utile surtout dans la plus petite gamme.
• Alarme programmable : signal sonore dès que l'impédance passe sous le seuil réglé.

Applications

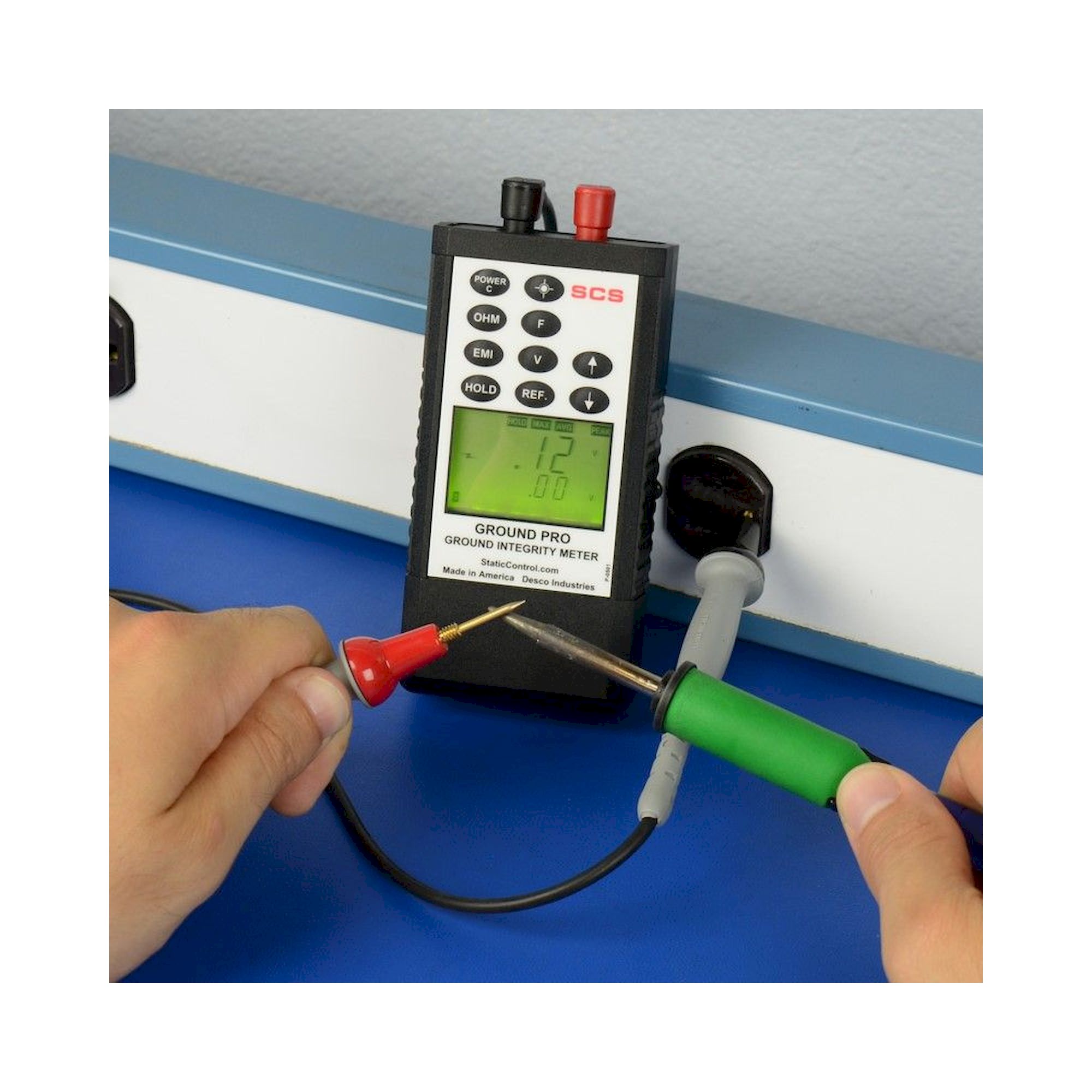

Audits de postes ESD, contrôle de la mise à la terre des stations de soudage, machines de placement et outils à main, et recherche de pannes en cas de blocages, de comportements erratiques ou d'erreurs paramétriques dus à une terre perturbée. Ne pas utiliser sur des équipements triphasés.

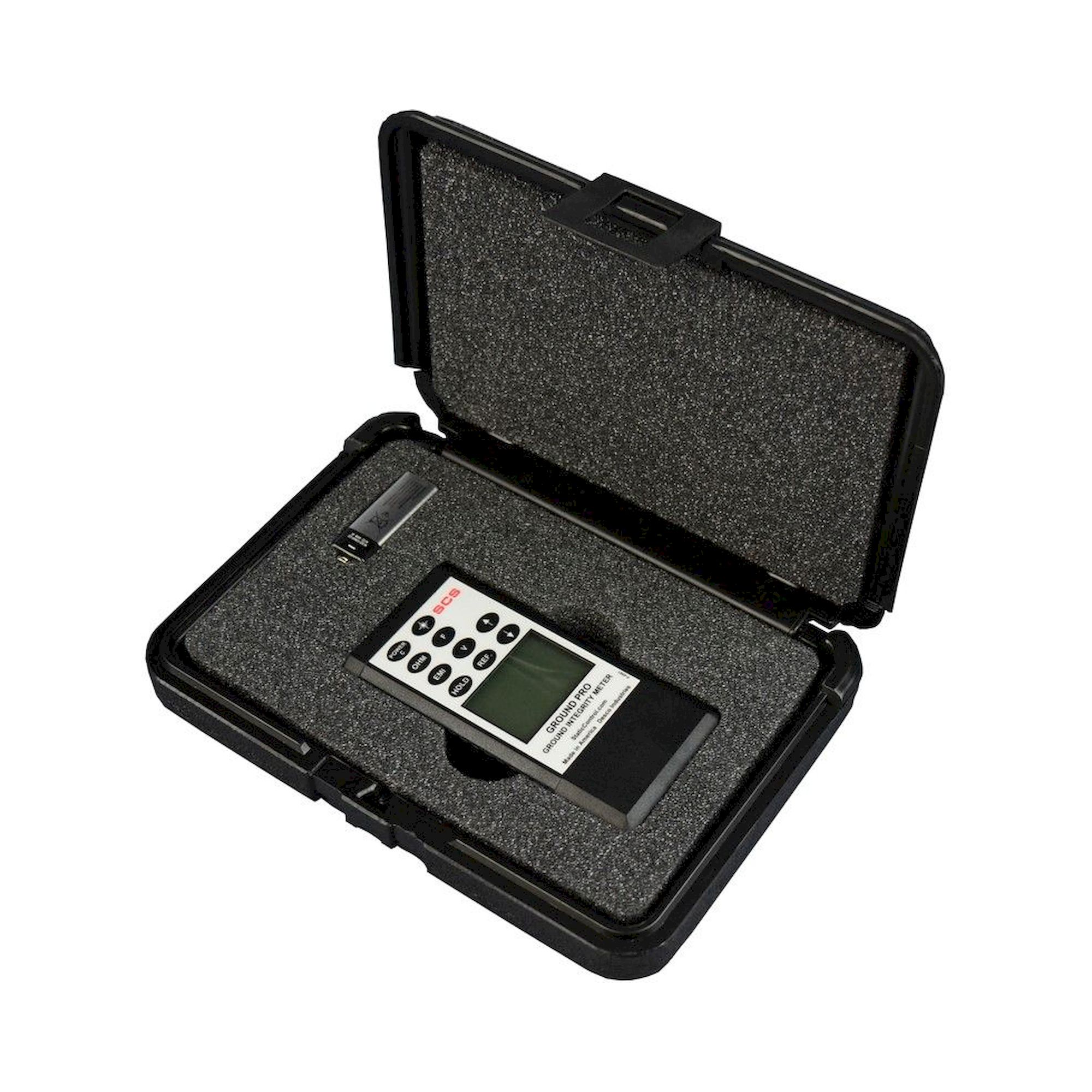

Contenu et compatibilité

• Ground Pro Meter
• 2 cordons de mesure (rechange : NCA006)
• Pile alcaline 9 V
• Certificat d'étalonnage traçable NIST

Normes

Mesure la mise à la terre selon ANSI/ESD S6.1 et ANSI/ESD S20.20 et convient aux vérifications dans le cadre de l'IEC 61340-5-1. Le fabricant recommande un étalonnage annuel.
