Microscope USB Edge 1,3 MP 10-140x à grande distance de travail - Dino-Lite AM4115TL
Pour le contrôle de réception, l'analyse de défauts et la documentation, le Dino-Lite AM4115TL affiche une image nette en direct sur le PC. La grande distance de travail laisse la place à une pince, un fer ou une sonde entre l'optique et l'objet. Garantie fabricant deux ans, expédition depuis l'Allemagne.
- Revendeur spécialisé depuis 2009
- Paiement sur facture pour les clients réguliers
- Expédition mondiale
- Questions techniques clarifiées avec le fabricant
Description
Pour le contrôle de réception, l'analyse de défauts et la documentation, le Dino-Lite AM4115TL affiche une image nette en direct sur le PC.
Ce que cela apporte
- Capteur 1,3 MP et plage de grossissement 10-140x: vue d'ensemble et détail avec le même appareil.
- La grande distance de travail laisse la place à une pince, un fer ou une sonde entre l'optique et l'objet.
- Fonction de mesure avec calibrage à l'aide de la mire fournie.
- Le déclencheur MicroTouch sur le boîtier capture l'image sans faire bouger la caméra.
- Compatible Wi-Fi: avec l'adaptateur WF-10, le microscope fonctionne sans câble sur tablette et smartphone.
Grossissement, distance de travail et champ de vision
| Grossissement | Distance de travail (mm) | Champ X (mm) | Champ Y (mm) | Profondeur de champ (mm) |
|---|---|---|---|---|
| 10 | 227 | 39.0 | 31.2 | 12 |
| 20 | 105 | 19.5 | 15.6 | 4.5 |
| 30 | 65 | 13.0 | 10.4 | 3.1 |
| 40 | 47 | 9.8 | 7.8 | 1.8 |
| 50 | 36 | 7.8 | 6.2 | 1.2 |
| 60 | 30 | 6.5 | 5.2 | 0.9 |
| 70 | 26.2 | 5.6 | 4.5 | 0.6 |
| 80 | 23.8 | 4.9 | 3.9 | 0.5 |
| 90 | 22.4 | 4.3 | 3.5 | 0.37 |
| 100 | 21.7 | 3.9 | 3.1 | 0.28 |
| 110 | 21.6 | 3.5 | 2.8 | 0.22 |
| 120 | 21.8 | 3.3 | 2.6 | 0.17 |
| 130 | 22.3 | 3.0 | 2.4 | 0.12 |
| 140 | 23 | 2.8 | 2.2 | 0.09 |
Valeurs sans capuchon frontal, telles que publiées par le fabricant.
Utilisations types
- Fabrication et réparation électronique: soudures, bords de BGA, pistes, erreurs de placement.
- Contrôle qualité et réception: défauts de surface, bavures, revêtements, contrôle dimensionnel.
- Essais de matériaux: surfaces de rupture, soudures, corrosion, microstructure.
- Impression et textile: points de trame, orientation des fibres, dépôt d'encre.
Données techniques
| Caractéristique | Valeur |
|---|---|
| Grossissement | 10x ~ 140x |
| Distance de travail | Grande (LWD) |
| Zoom macro | Non |
| Optique | Verre avec traitement antireflet |
| Type de capteur | CMOS |
| Résolution | 1,3 mégapixels (1280x1024) |
| Fréquence d'images | 30 fps |
| Éclairage | Blanc |
| Nombre de LED | 8 |
| LED commutables | Oui |
| Filtre polarisant | Non |
| Filtre infrarouge | Filtre coupe-IR >650 nm |
| Filtre d'émission | Non |
| Capuchon diffuseur | Oui, N3C-D inclus |
| Fonction de mesure | Oui |
| Calibrage | Oui |
| Déclencheur MicroTouch | Oui |
| Verrouillage du grossissement | Oui |
| Interface | USB 2,0 |
| Normes d'imagerie | DirectShow, UVC |
| Wi-Fi | Compatible Wi-Fi, nécessite WF-10 (en option) |
| Système d'exploitation | Windows 7, 8, 10 & 11, MacOS 10,9 and up |
| Logiciel | DinoCapture 2,0 (Windows), DinoXcope (Mac OS) |
| Boîtier | Boîtier composite/plastique |
| Dimensions | 10,5cm (L) x 3,2cm (D) |
| Poids | 105g |
| Longueur de câble | 1,8m |
| Sécurité ESD | Non |
| Pays d'origine | Taïwan |
| Garantie | Garantie fabricant 2 ans en Europe |
| Homologations | CE, FCC, RoHS |

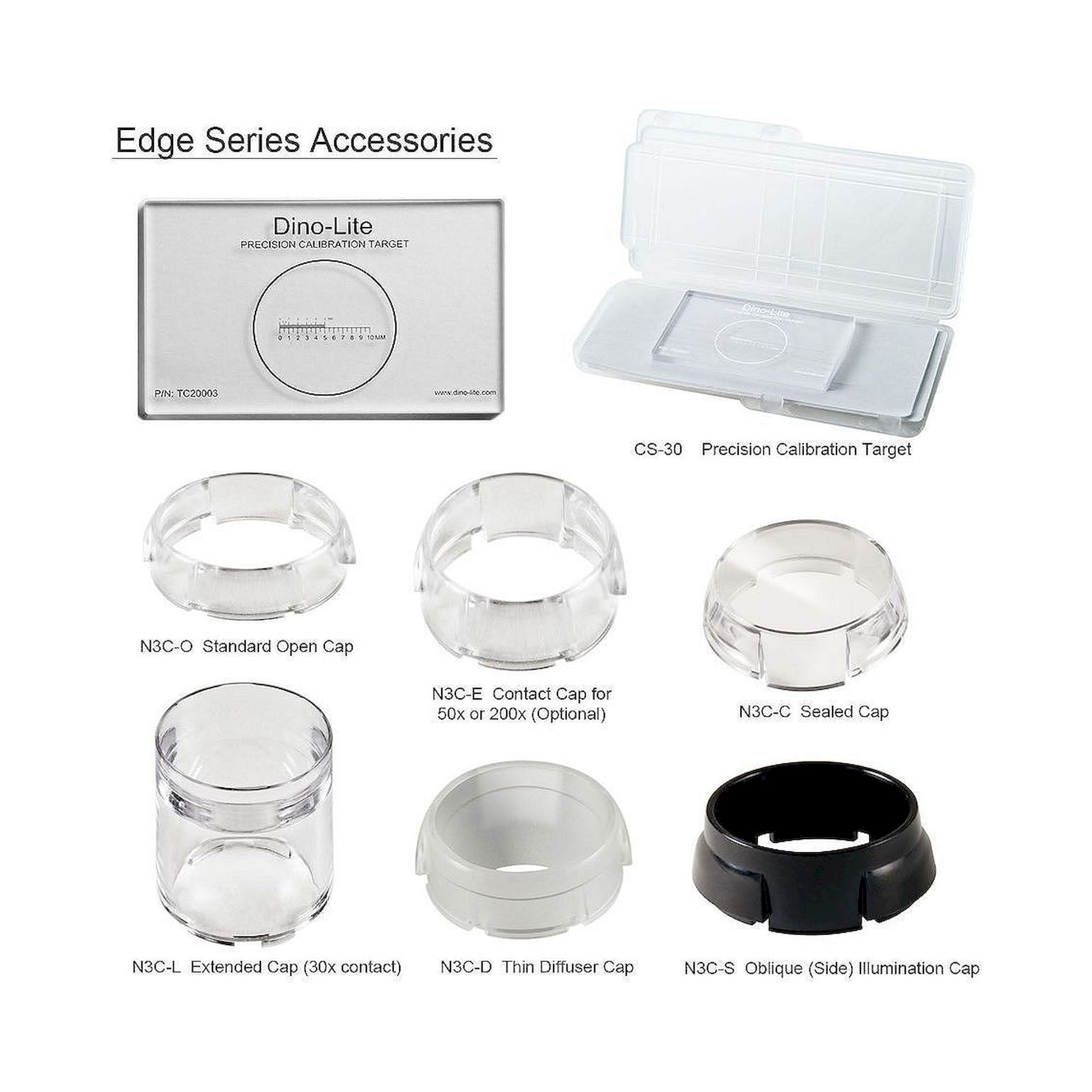

| Contenu de la livraison | Microscope, carry pouch, software CD, calibration target, user manual, N3C-O- Open cap, N3C-C- Closed cap, N3C-D- diffuser cap, N3C-E- Extension cap, N3C-L- Long cap, N3C-S- Side light cap |
| Fabricant | Dino-Lite |
| Fabricant Nr. | AM4115TL |
| EAN | 4712805478408 |
| Numéro de tarif douanier | 90118000 |
| Informations sur le fabricant du GPSR | A1-ESD equipment GmbH. Keldersstr. 15, DE-42697 Solingen, www.esd.equipment, info@esd.equipment |
| État de l'article | Neuf |
| Authenticité de l'article | Produit original |
| Matériau | Plastique ABS |
| Version ESD | TEC |
| Équipement ESD | USB Mikroskop |
| Certification | RoHS 2011/65/EU |
| Grossissement max (x) | 140 |
| Longue distance de travail | Ja |
Téléchargements
Fiche technique
Mode d'emploi
Brochure
