Kit de mise à la terre ESD pour revêtements de sol jusqu'à 10 x 20 m
Kit complet de mise à la terre pour revêtements de sol ESD jusqu'à 10 m x 20 m. Avec point de mesure 4 mm pour la mesure de résistance, bande de cuivre, câble et accessoires de montage.
- Revendeur spécialisé depuis 2009
- Paiement sur facture pour les clients réguliers
- Expédition mondiale
- Questions techniques clarifiées avec le fabricant
Description

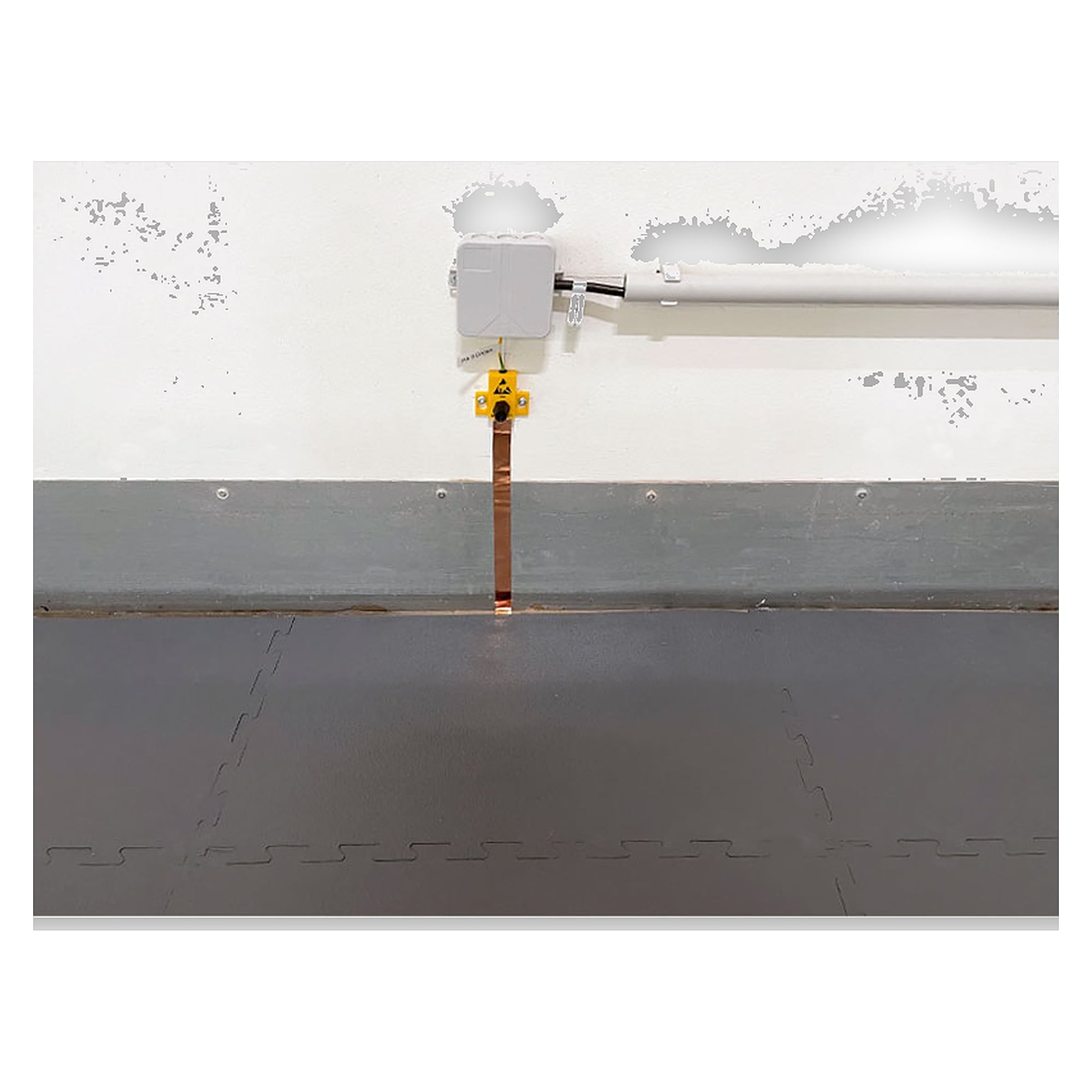

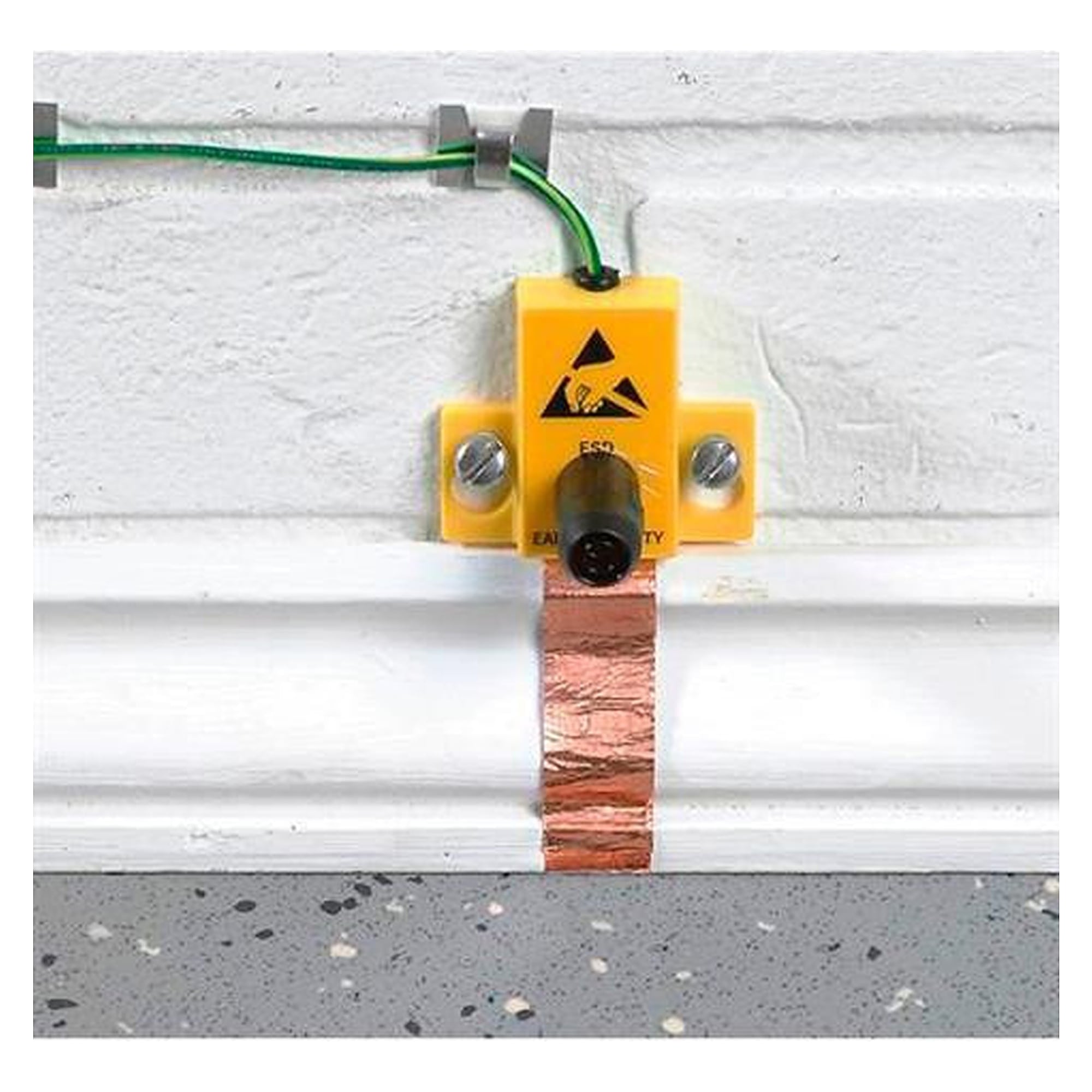

Le kit de mise à la terre relie un revêtement de sol ESD pouvant atteindre 10 m x 20 m à la terre de façon contrôlée. Le boîtier de raccordement mural offre un point de raccordement de 4 mm pour mesurer la résistance du sol à l'aide d'un ohmmètre haute résistance.
Avantages
- Met à la terre une surface jusqu'à 10 m x 20 m
- Point de mesure 4 mm pour la résistance du sol
- Kit complet avec bande, câble et fixations
Application
Mise à la terre des revêtements de sol ESD dans les zones EPA de la production électronique.
Normes
Convient à l'aménagement de zones EPA selon la norme IEC 61340-5-1.
Données techniques
| Dimensions du boîtier | 45 mm x 55 mm x 10 mm |
|---|---|
| Montage | mural |
| Point de mesure | 4 mm pour ohmmètre haute résistance |
| Poids | 0,1 kg |
| Fabricant | A1-ESD |
| Fabricant Nr. | EP0102007 |
| Informations sur le fabricant du GPSR | A1-ESD equipment GmbH. Keldersstr. 15, DE-42697 Solingen, www.esd.equipment |
| État de l'article | Neuf |
| Authenticité de l'article | Produit original |
| Unité de vente | 1 Set |
| Hauteur | 55 |
| Largeur | 45 |
| Profondeur | 10 |
| Version ESD | ESD (antistatique) |
| Certification | IEC 61340-5-1 |
Contenu de la livraison
- 2 m de bande de cuivre autocollante de mise à la terre
- 3 m de câble vert-jaune avec cosse à œillet M5
- 2 vis
- 6 clips de câble
- 1 cosse à œillet M5 de rechange
Téléchargements
Accessoires
Questions sur l'article
Bei dem Artikel EP0102007 habe ich folgende Frage:
Mit welchem flexiblen Leiterquerschnitt bzw. muss der Artikel angeschlossen werden?
Répondu
Der Leiterquerschnitt ist für die ESD-Funktion nicht kritisch: IEC 61340-5-1 legt nur Widerstandswerte fest (Erdableitwiderstand Rg < 1 × 10⁹ Ω), keinen Querschnitt. Da das Set an den Schutzleiter bzw. die Potentialausgleichsschiene des Gebäudes angeschlossen wird, empfehlen wir, die Vorgaben für Schutz- und Potentialausgleichsleiter nach DIN VDE 0100-540 einzuhalten: flexible Leitung H07V-K grün-gelb, mindestens 2,5 mm² bei geschützter Verlegung (Kabelkanal, Rohr) bzw. 4 mm² bei ungeschützter Verlegung. Der Anschluss erfolgt über einen M5-Ringkabelschuh passend zum Querschnitt und sollte von einer Elektrofachkraft ausgeführt werden.
