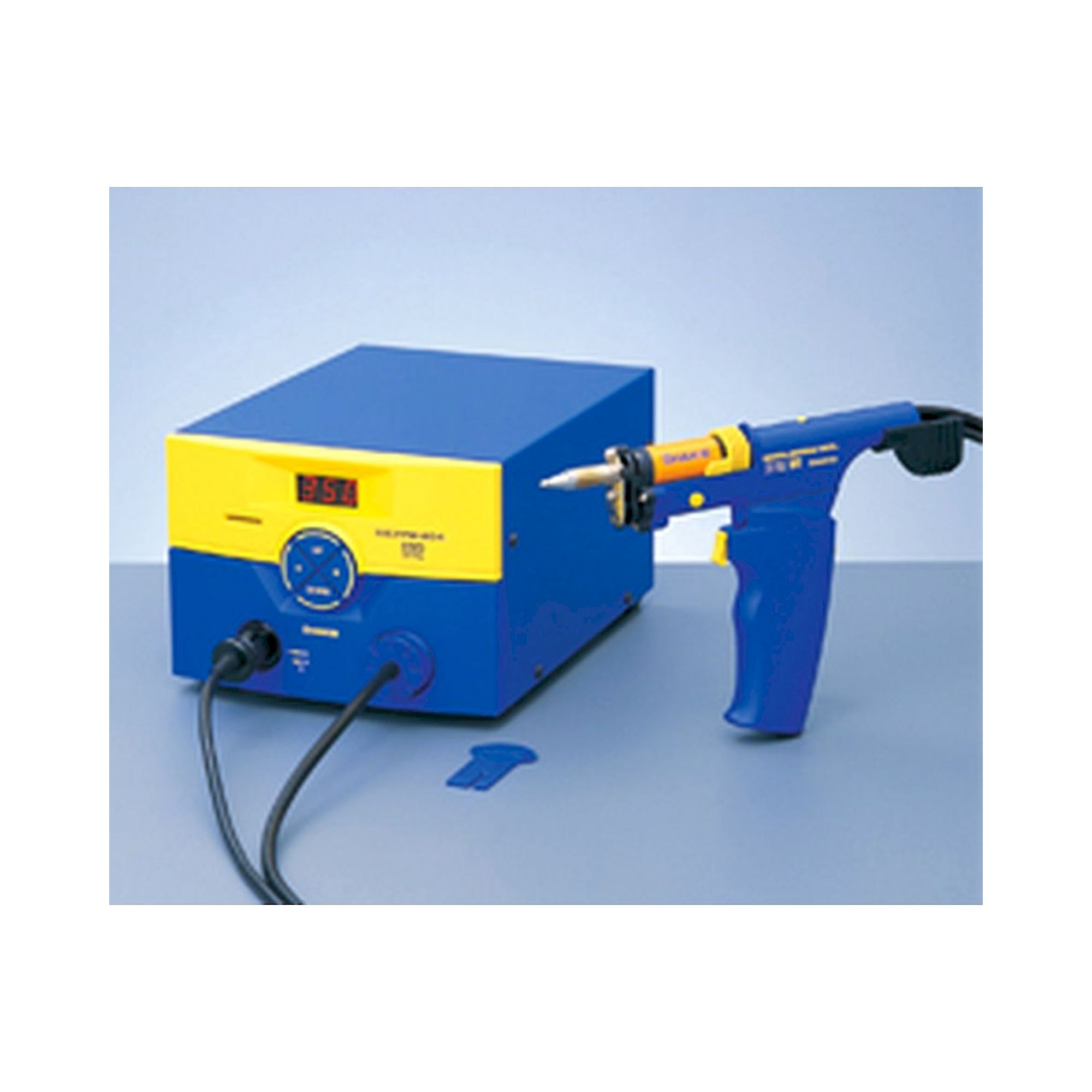

Hakko FM 204-11. station de soudage et de dessoudage 120W, avec pompe à vide

Désouder sans air comprimé externe.

Une station de table qui permet d'effectuer des travaux de dessoudage sans apport d'air comprimé. Une pompe à membrane génère une dépression de 80 kPa avec une puissance d'aspiration de 15 l/min. Les buses de dessoudage sont équipées d'une puissance de chauffage de 70 watts.

Avec ses dimensions de 160 mm x 225 mm, la surface occupée sur le poste de travail n'est pas trop importante.

Les particularités de cette station de dessoudage apparaissent clairement au niveau des buses de dessoudage. Les buses de dessoudage actives se distinguent par le fait que le corps de chauffe, le capteur et la buse de dessoudage forment une unité thermique. Cela présente de grands avantages pour les propriétés de régulation et pour la précision de l'ajustement de la température à la buse.

La station de dessoudage FM-204 offre la possibilité importante de calibrer la température de la buse. De cette manière, la température de travail réelle est toujours affichée.

La plage de température est comprise entre 350°C et 450°C. Un seuil d'alerte inférieur peut être sélectionné pour surveiller la température.

Le carquois de commutation, dans lequel l'outil de dessoudage est déposé, présente une particularité. Le carquois transmet à la station si un outil a été déposé et la station réagit en faisant une pause ("stand by") et en abaissant la température à 200°C environ. Cela permet d'économiser de l'énergie et de prolonger la durée d'utilisation des buses de dessoudage.

La livraison comprend : FM 204-11 Station de dessoudage avec motopompe FM 204 /câble d'alimentation B 2972 Carte-clé FM 2024-02 Outil de dessoudage / Pistolet ou fer à dessouder FH 200-05 Carquois de commutation 599B-02 Nettoyeur de pannes de fer à souder dans un boîtier métallique B 3253 Câble de connexion B 2876 Pince à buses A 1514 Filtre en papier céramique B 2873 Mèche de nettoyage A1511 Filtre Cartouche complète B 2872 Poignée de pistolet

. .

Even easier-to-use FM Series Desoldering Tool
	Outil de désolation de type pompe à vide
	Excellente récupération thermique
	-The integrated nozzle containing both heating element and sensor provides higher thermal recovery than conventional tips.
	Le travail de solder est possible en remplaçant la pièce à main.
	Pièces à main connectables: - Pièce à main de désolation (HAKKO FM-2024) - Fer à souder (HAKKO FM-2027) - N2 fer à souder (HAKKO FM-2026)
	Selectable grip
	Utilisation bidirectionnelle du type de canon et du type droit est disponible. Configuration de l'arme Configuration droite
	Easy maintenance
	Remplacement du tube filtre: - Tube filtre en papier jetable - Facile à disposer du papier et de la soudure séparément Remplacement du gicleur: - Sans danger pour le remplacement avec le démonte-gicleur - Remplaçable même avant que l'extrémité du gicleur ait refroidi . . (1) Détacher le déboucheur (2) Fixer fermement le démonte-buse à la cartouche de buses comme indiqué sur la photo. (3) Tirer le démonte-buse avec la cartouche de buse en un seul coup.
	Fonction d'économie d'énergie Fonction de mise en veille: Lorsque la pièce à main est placée sur le support de fer (FH200-01/FH200-02), la fonction de mise en veille fonctionne et réduit la température de la pointe inutilisée jusqu'à environ 200°C , empêchant la pointe de s'oxyder. En outre, cette fonction permet d'alléger les charges appliquées à la pointe en raison des réglages à haute température nécessaires pour un soudage sans plomb * Le câble de raccordement permet d'activer le support de fer et le régulateur de température.
	Fonction arrêt automatique: En connectant le support de fer (HAKKO FH-200) au câble de connexion, la fonction arrêt automatique est activée de la même manière que la fonction sommeil. - Buzzer et réglage ON/OFF sélectionnables Le buzzer et la génération de son d'alerte en cas d'erreur et lorsque la température de réglage est atteinte peuvent être sélectionnés. ON/OFF-settable buzzer sound

Liste d'emballage

.

Modèle No.

Liste des emballages

FM-204

1. unité principale (HAKKO FM-204 station) 2. support de fer (No. FH200-05 ; avec nettoyeur de pointe) 3. filtre en papier céramique (10pcs.) (pour remplacement) 4. foret de nettoyage (pour élément chauffant) 5. assemblages de tuyaux de filtre (2pcs.) (d'origine sur l'unité et un de rechange*5) 6. carte de contrôle 7. outil de désolvatation (modèle FM-2024) 8. câble de connexion 9. démonte-gobelet 10. Poignée (pour configuration de pistolet) *11. cordon d'alimentation *12. manuel d'instructions *13 plateau à pointes *Pas de photos pour les pièces *5,*11, *12 et *13.

* Ce produit ne comprend pas d'embout. Lors de l'achat de ce produit, veillez à commander un embout adapté au travail à effectuer.

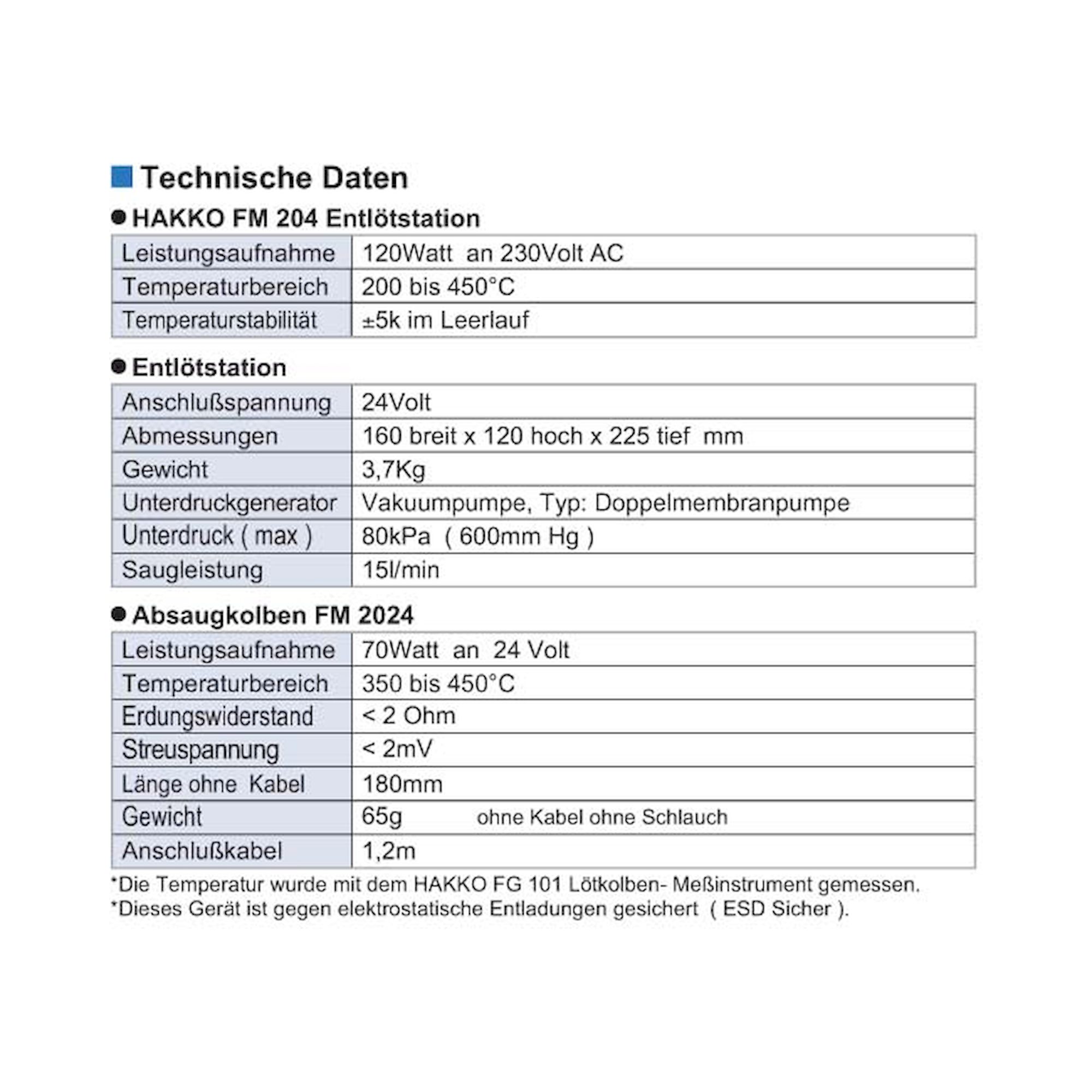

Spécifications

.

Modèle No.	FM-204
Consommation de puissance	120W
Gamme de température	FM-2024 : 350 à 450ºC FM-2026/2027 : 200 à 450ºC
Stabilité de la température	±5ºC à température de repos

・Station

.

Tension de sortie	AC 24V
Générateur de vide	Pompe à vide, type à double cylindre
Pression de vide	Max. 80kPa (600mmHg)
Débit d'aspiration	15L/min.
Dimensions	160(W)×120(H)×225(D)mm
Poids	3.7kg

・Outildésolvabilisation

Consommation d'énergie	70W (24V)
Résistance du bocal au sol	<2Ω
Nozzle au potentiel du sol	<2mV
Élément chauffant	Composite heater
Longueur du câble	1.2m
Longueur totale	180mm (avec embout Φ1.0mm)
Poids	65g (avec buse Φ1.0mm)

* Le débit d'aspiration est mesuré au niveau du port d'aspiration du boîtier de filtre de la station.
* Longueur totale et poids (w/o cordon, tuyau)

Remplacement des pièces

. . .

	Partie No.	Nom	Spécifications
	B2972	Carte de contrôle
	B2876	Nozzle remover
	FH200-05	Iron holder <w/ cleaning sponge>	avec fonction d'économie d'énergie
	A1514	Ceramic paper filter (qty 10) * Discontinued. Le remplacement est "A1613".
	A1613	Filtre en papier céramique (qté 10) * Le remplacement de A1514.
	A1511	Assemblage de tuyau de filtre (qté 10) * Discontinued. Le remplacement est "A1612".	avec filtre en papier céramique
	A1612	Assemblage de tuyau de filtre (qté 10) * Le remplacement de l'A1511.	avec filtre en papier céramique
	B3253	Câble de connexion
	FM2024-02	Desoldering tool FM-2024	70W (24V)
	B2873	Foret de nettoyage	élément chauffant
	B2872	Handle	for gun configuration
	A1512	Porte-drapeau avant
	A1513	Bushing de support arrière
	A1519	Eponge de nettoyage	yellow
	A1536	Cleaning sponge * Discontinued. Le remplacement est "A1519".	green
	A1013	Diaphragme (qté 2)
	A1014	Plaque à valves (qté 2)

Options

	Partie No.	Nom	Spécifications
	FM2026-03	HAKKO FM-2026	70W (24V)
	FM2026-05	HAKKO FM-2026 conversion kit	70W (24V)
	FM2027-01	HAKKO FM-2027 conversion kit	70W (24V)
	FM2027-04	HAKKO FM-2027 conversion kit	70W (24V)
	B2874	Pin de nettoyage	nozzle Φ0.6mm
	B1086	Pin de nettoyage	nozzle Φ0.8mm
	B1087	Pin de nettoyage	nozzle Φ1mm
	B1088	Pin de nettoyage	nozzle Φ1.3mm
	B1089	Pin de nettoyage	nozzle Φ1.6mm
	B2875	Pin de nettoyage	nozzle Φ2mm / 2.3mm
	599B	HAKKO 599B nettoyeur de tip
