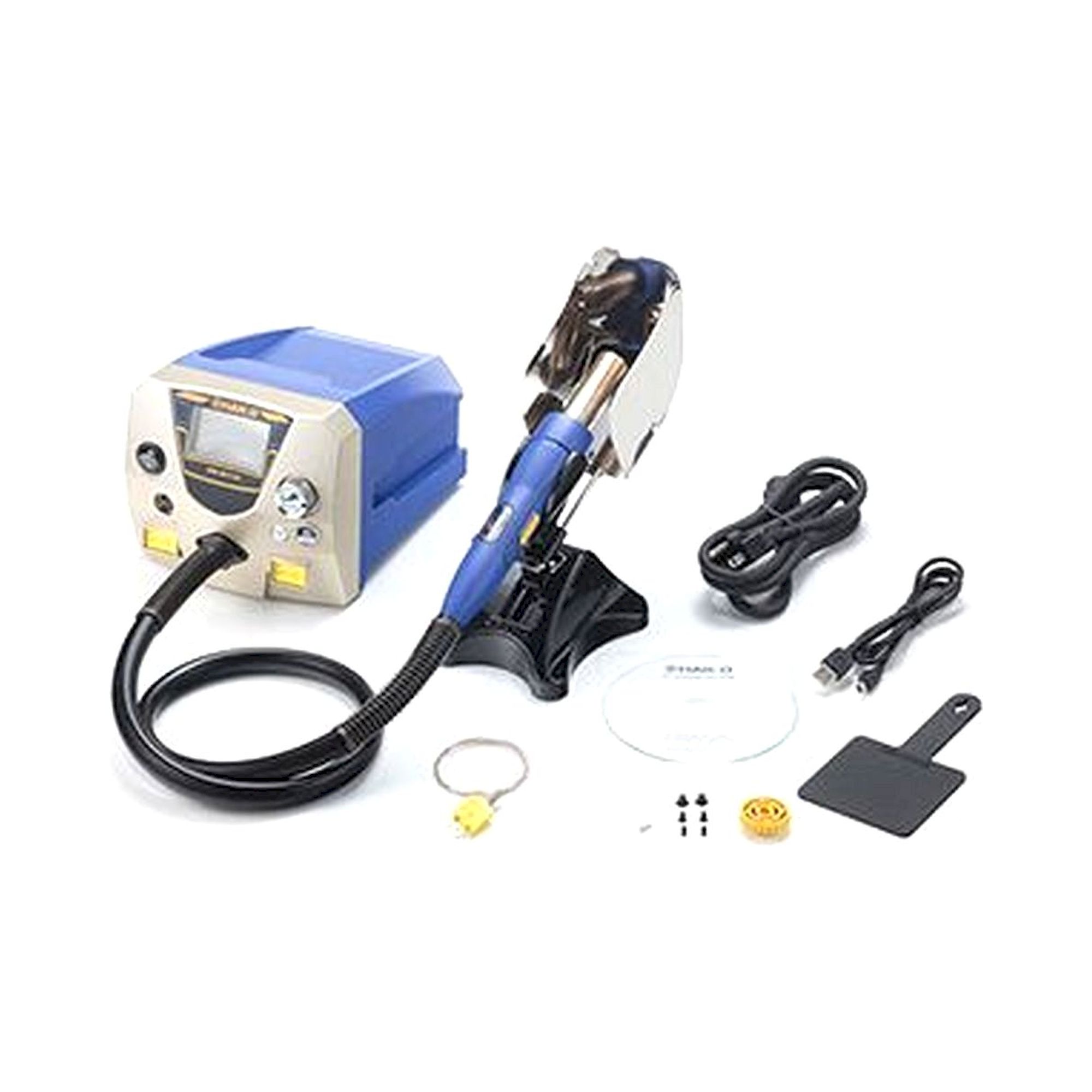

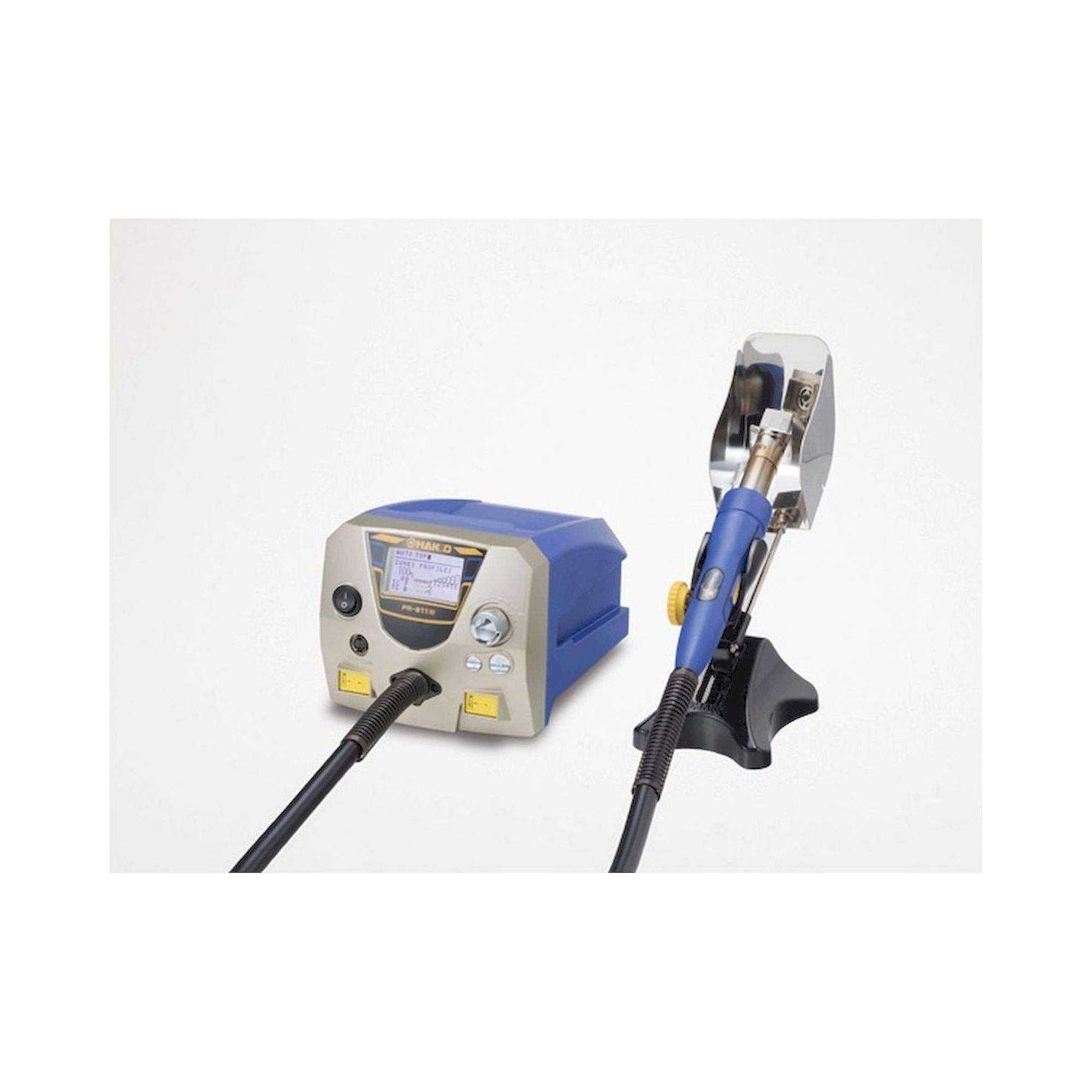

Hakko FR 811-14. système modulaire à air chaud et de remaniement

Introduire une station de refabrication à air chaud de haute spécification
avec d'excellentes performances de coût
Opérer sur un ordinateur avec le logiciel dédié
./span>

Les fonctions nécessaires à la réparation de CMS sont intégrées dans un corps compact

Une réparation de CMS à faible coût peut être assemblée avec le FR-811, un logiciel dédié et des options.

・Possiblede réaliser des profils thermiques en pleine échelle avec de l'air chaud à 6 zones et un chauffage par le bas.
Un profil thermique de base est composé des 5 parties présentées ci-dessus. FR-811 peut fournir 6 zones dans lesquelles la température, le temps et le flux d'air sont contrôlés. Par conséquent, le FR-811 peut réaliser un profil thermique à échelle réelle qui est proche des profils de reflow réalisés par un four à reflow.
・Recordthermal data
En connectant un thermocouple inclus avec le FR-811, la température du composant ou de la carte de circuit peut être mesurée et enregistrée. En outre, si "TC LINK" est réglé, la sortie du chauffage peut être contrôlée automatiquement de sorte que la température du thermocouple attaché au composant ou à la carte de circuit suive le profil défini.
・Opérationsur un PC pour divers réglages
En connectant le FR-811 et un ordinateur avec un câble USB et en utilisant le logiciel dédié qui est fourni en standard, un profil thermique défini et un changement de température réel peuvent être affichés sur un graphique en temps réel. Il est également possible de modifier le profil thermique et d'effectuer des réglages fins dans un profil sur une opération informatique. (Après avoir effectué des changements, il est nécessaire de renvoyer les données au FR-811.) En outre, les valeurs définies et le graphique peuvent être sauvegardés au format csv.	*Cliquez ici pour agrandir
・Linkedoperation with bottom heater
Le FR-811 peut contrôler le timing on/off et la sortie du chauffage de sol, qui est disponible en option.

Haute puissance et grand volume d'air chaud pour un retrait rapide des composants

Un outil qui peut fournir un flux d'air chaud puissant pour la réparation de cartes de circuits imprimés à haute capacité thermique qui nécessitent un volume de soufflage et une sortie élevés, et un flux d'air chaud suffisant pour un volume de soufflage et une sortie appropriés pour les substrats de montage à haute densité.

Nouvelles fonctions conviviales pour la réparation des CMS

・Nouveautype de buses pour améliorer les caractéristiques de température ・Nouveautype de buses pour améliorer les caractéristiques de température/strong>
Les nouvelles buses améliorent l'efficacité du travail avec un chauffage uniforme par convection d'air chaud à l'intérieur de la buse qui est créée par des évents sur le dessus de la buse. (Uniquement avec les buses BGA)
・Fonction de prélèvementsousvide
La fonction de prélèvement sous vide consiste à prélever un composant avec un tampon d'aspiration et du vide. Elle ne prend un composant qu'après que l'air chaud ait fondu les joints de soudure. Cela permet d'éviter une erreur de pelage du terrain en enlevant un composant avec une force excessive.
・Indicateur de ramassage		Par la fonction de pré-réglage du pick-up, un composant peut être pick-up automatiquement lorsque la soudure est en cours. En même temps, l'indicateur se lève et le moment du prélèvement est visible. Même un composant et des joints soudés ne peuvent pas être vus comme étant recouverts par une buse, un prélèvement facile et sûr est possible.

Interface conçue pour une utilisation intuitive. Possibilité de liaison avec un PC

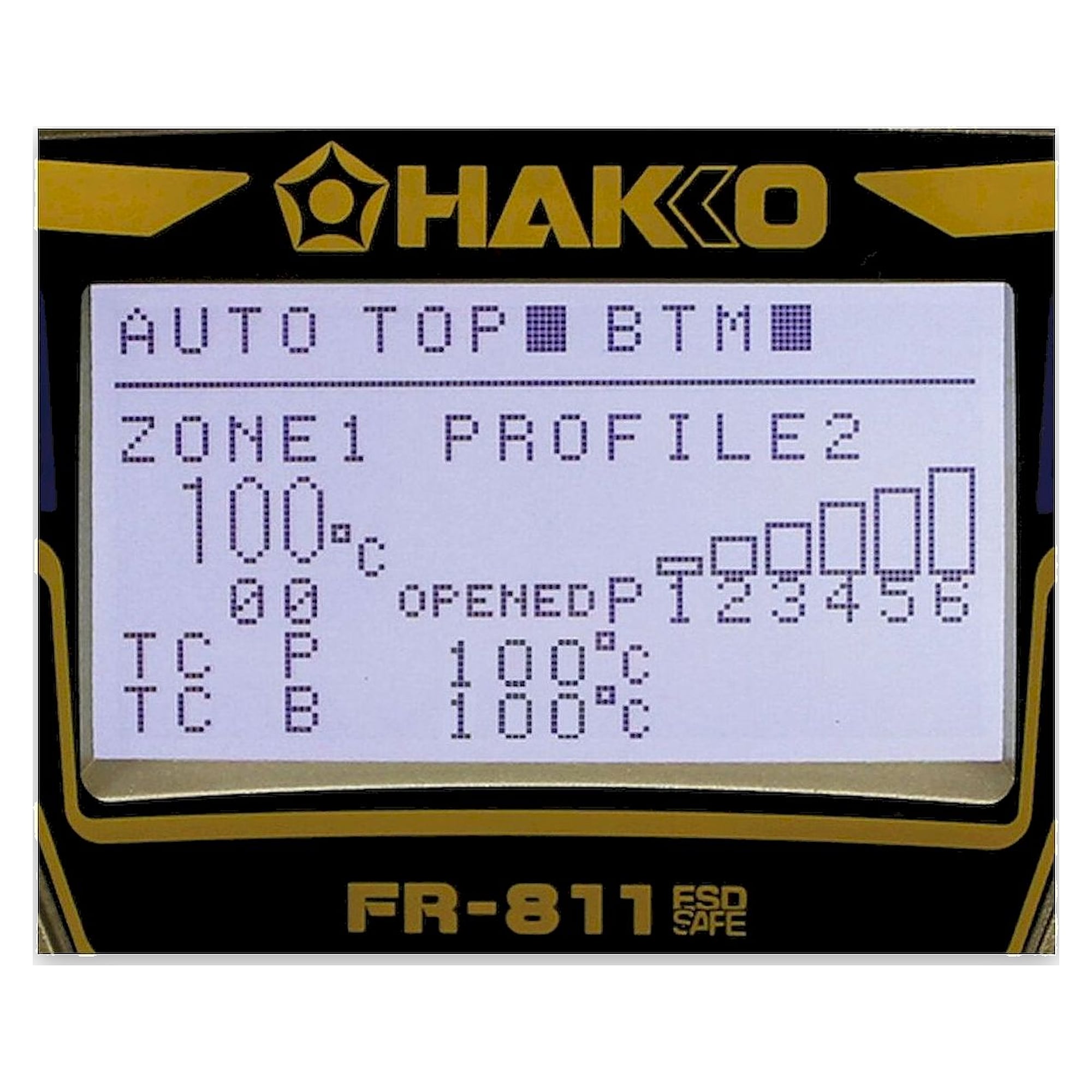

・Easy-to-readLCD
Equipé d'un écran LCD haute visibilité pour faciliter la vérification des différents réglages du produit ou de l'état de fonctionnement. Les indications sont affichées à l'aide de graphiques ainsi que de lettres et de chiffres afin que les informations puissent être vérifiées intuitivement.
・Bouton de commande multidirectionnelfacile àutiliser
Le bouton de commande multidirectionnel permet de réaliser et de modifier facilement les réglages affichés sur l'écran LCD. Il y a plusieurs façons de déplacer le bouton, de le tourner, d'appuyer et de le faire basculer de haut en bas et de gauche à droite pour une opération rapide.

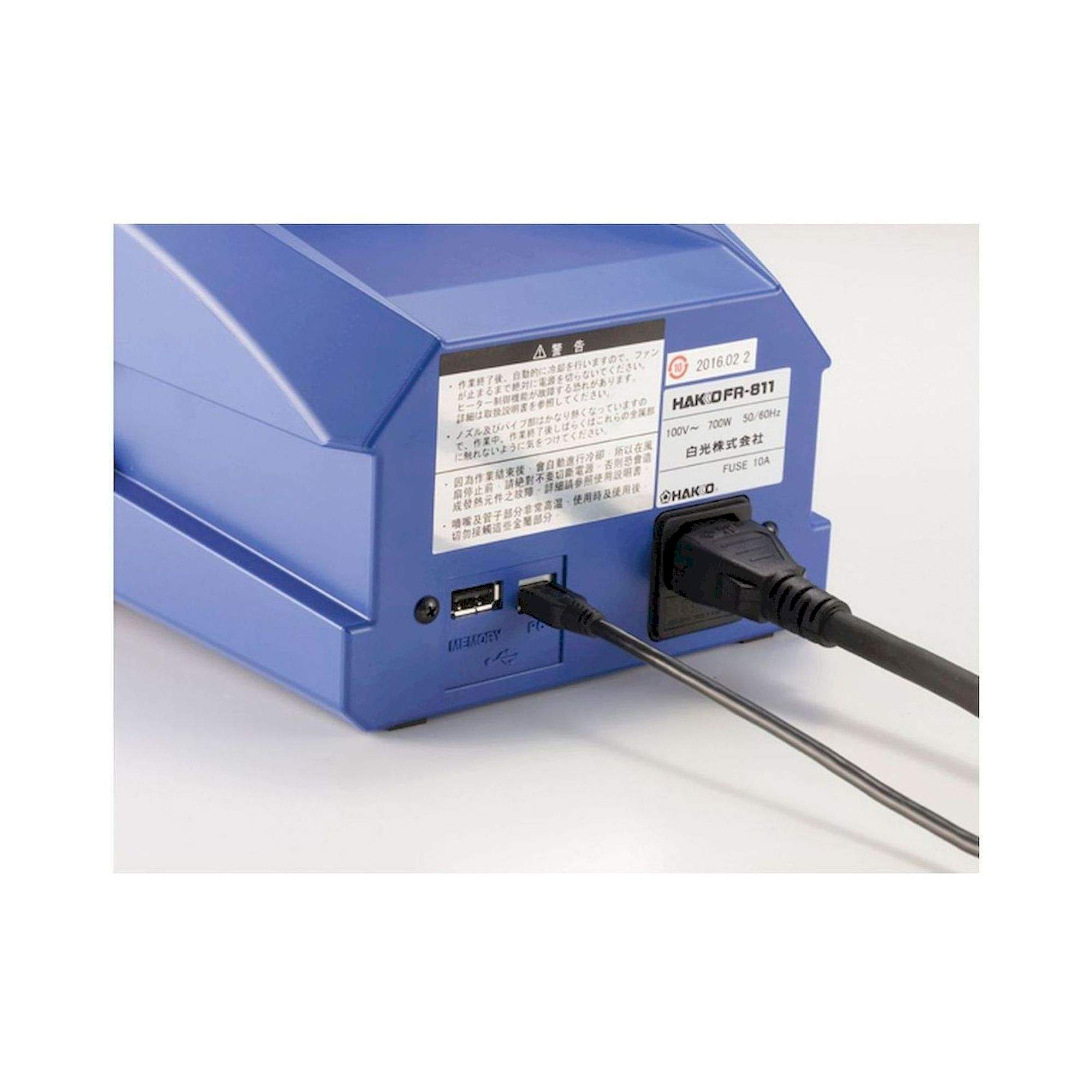

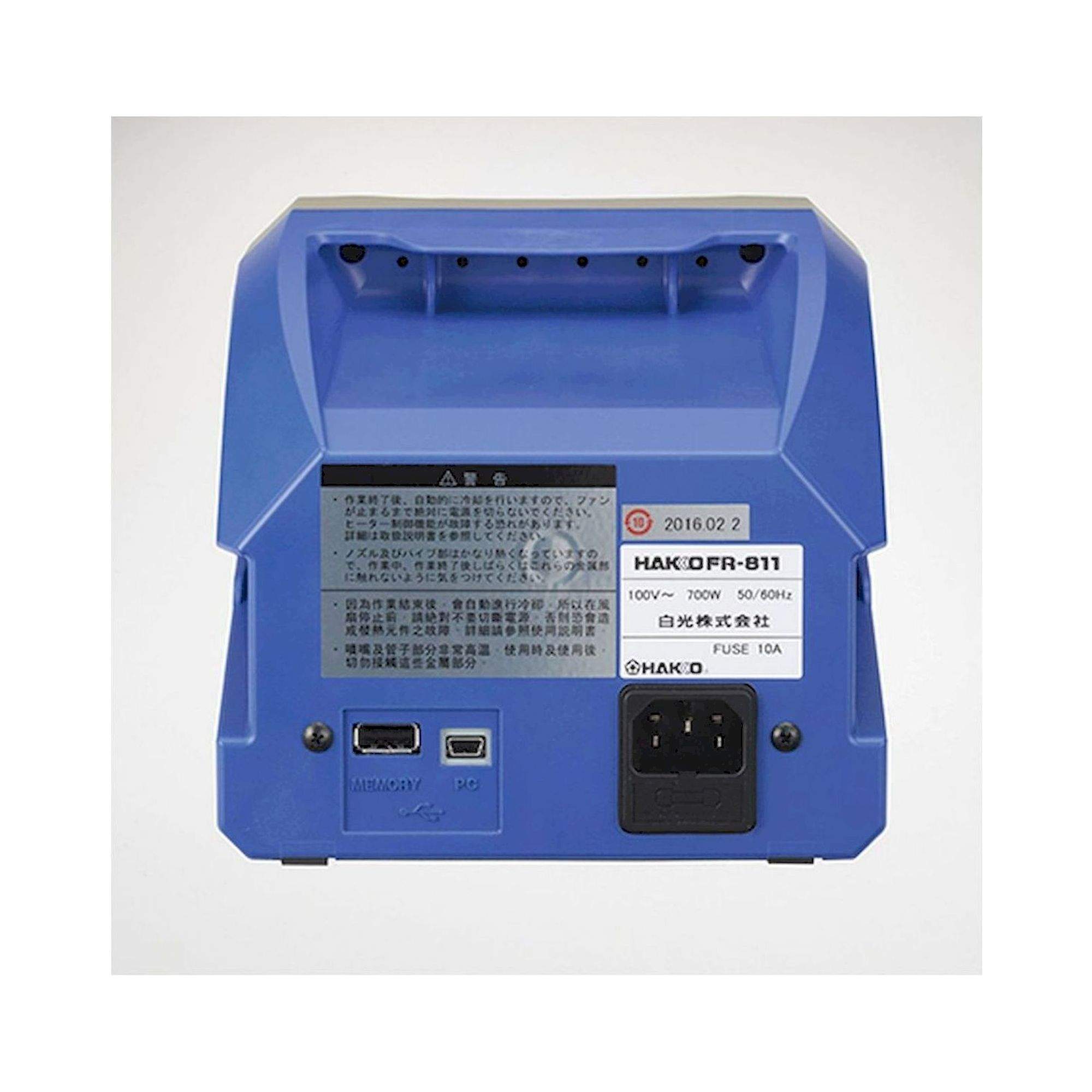

・Lienvers un PC (Un terminal USB I/F disponible)<		Un terminal USB I/F est disponible pour se connecter à un ordinateur. Le logiciel dédié, qui permet d'afficher et d'enregistrer différents paramètres ou données de température sur un écran d'ordinateur en temps réel, est inclus.

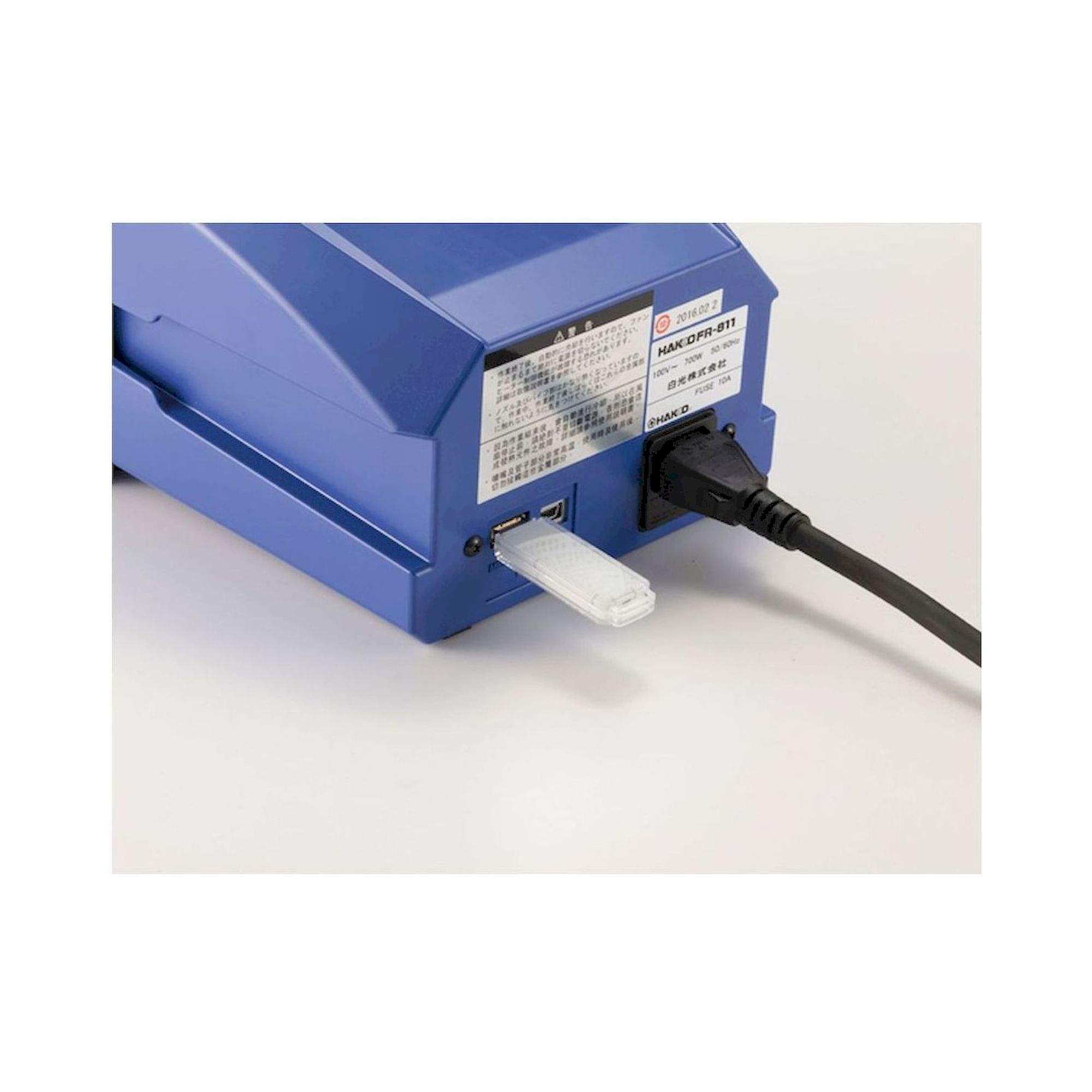

・ATerminal de périphérique USB pour un transfert de données facile
Les données peuvent être transférées via une mémoire USB, même sans ordinateur.

Utiliser des buses conventionnelles HAKKO

Aligner la partie projection, fixer la buse conventionnelle sur le tuyau de chauffage.

*Le tuyau de chauffage du HAKKO FR-810 (discontinué) a deux parties de projection. Pour utiliser le gicleur conventionnel, placez l'adaptateur de conversion sur le tuyau de chauffage qui était inclus dans le HAKKO FR-810 que vous avez acheté comme l'un des accessoires standard.
Cliquez ici pour plus de détails.

Démontage simple du gicleur et entretien facile

Le gicleur peut être changé rapidement lorsque vous travaillez avec une large gamme de composants. Les buses conventionnelles HAKKO peuvent être utilisées en utilisant un adaptateur de conversion spécial (option).
Le remplacement du réchauffeur est également simple.

Changement rapide des gicleurs N51	Remplacement simple du réchauffeur
	Simple, sans outil de démontage et de fixation.	Il suffit de retirer les quatre vis pour remplacer le radiateur.

Peut également créer un simple profil thermique (même chose que HAKKO FR-810B)

・Fonction minuterie

La fonction minuterie permet de contrôler le temps de fonctionnement.Cela peut aider à prévenir les pièces d'un surchauffage et peut améliorer la qualité globale du travail de reprise.

・Fonction de préréglage en chaîne pour réaliser un simple profil thermique

La fonction de préréglage en chaîne permet de réaliser un simple profil thermique en combinant plusieurs conditions de préréglage. (Jusqu'à 5 étapes)
Cela peut améliorer considérablement l'efficacité du travail en standardisant le temps de travail, en évitant le surchauffage, en améliorant la répétabilité de l'opération et en rendant les travaux de reprise difficiles plus faciles.

Auto sleep and auto shutoff features

Pour assurer la sécurité et préserver la puissance, lorsque la pièce à main est placée dans le support de pièce à main, la fonction auto sleep sera activée et elle commencera à refroidir automatiquement.
Si la pièce à main n'a pas été retirée de son support (par ex. en l'utilisant dans une fixation de retouche) et qu'elle est restée inactive pendant 30 minutes, la fonction d'arrêt automatique sera activée. Il sera automatiquement mis hors tension. L'accès aux réglages peut être limité par la fonction de mot de passe.

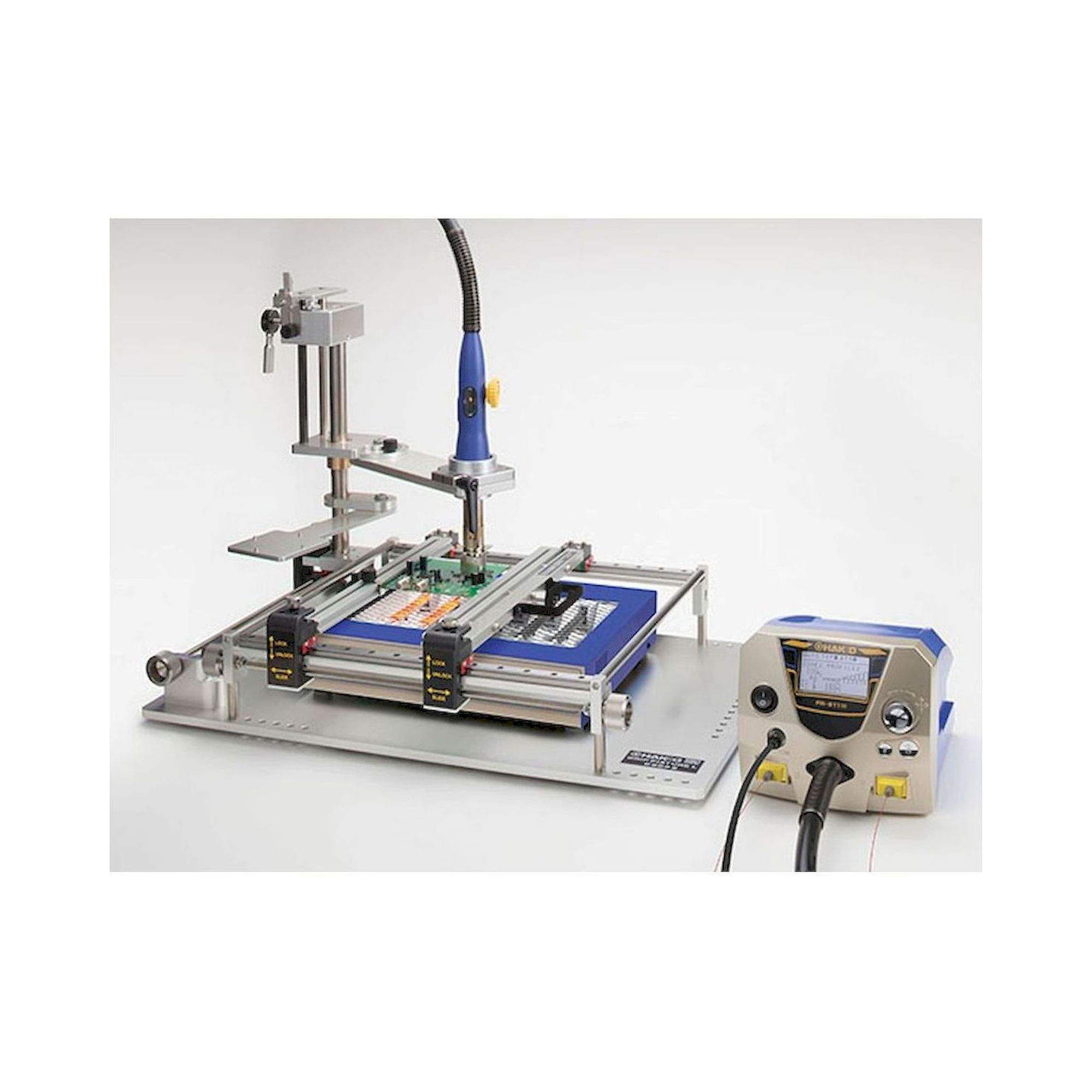

Assemblage d'un système de réparation CMS à bas prix

Un système de réparation à bas prix peut être assemblé avec un réchauffeur de fond de panier, une fixation à poignée, et un support de carte.

Grip Fixture L Un support de planche peut être facilement attaché à la grande plaque de base	Un radiateur de sol dédié pour FR-811 Equipé de radiateurs carbone. La zone de chauffage est divisée en 2 sections.
Board Holder Il est facile de placer et d'enlever un PWB et de faire des ajustements fins après le réglage.	Board Clip Accepte même les PWB de forme irrégulière.	Board Support Unit Supporte les PWB depuis le dessous pour minimiser les distorsions.
