Sonde à vue latérale 90 degrés interchangeable micro taille, empreinte de sonde 0,4 x 3,5 mm, largeur 3,5 mm (pièce de rechange) - Inspectis BGA-009
Sonde à vue latérale 90 degrés interchangeable micro taille, empreinte de sonde 0,4 x 3,5 mm, largeur 3,5 mm (pièce de rechange) - Inspectis BGA-009 Sonde à vue latérale 90 degrés interchangeable micro taille, empreinte de sonde 0,4 x 3,5 mm, largeur 3,5 mm (pièce de rechange) - Inspectis BGA-009

Illustrations non contractuelles, certaines retouchées par IA. Seules les données techniques font foi. Mention IA

Sonde à vue latérale 90 degrés interchangeable, micro (pièce de rechange) - Inspectis BGA-009

Inspectis ✓ Produit original Neuf Made in Sweden

Sonde optique à vue latérale interchangeable (micro taille, empreinte de sonde 0,4 x 3,5 mm, largeur 3,5 mm) pour les systèmes d'inspection BGA Inspectis. La sonde à prisme 90 degrés agit comme un périscope inverse et image les soudures cachées sous les boîtiers BGA, CSP et QFN. Pièce de rechange à remplacement sans outil. Sonde la plus petite avec une empreinte de seulement 0,4 x 3,5 mm pour des dégagements extrêmêment faibles, avec un écart aussi faible que 40 microns.

HT
2 675,20 €
hors TVA
Article BGA-009
Réf. fabricant BGA-009
Mémoriser Comparer
Question sur l'article
Fiche technique (PDF)
  • Revendeur spécialisé depuis 2009
  • Paiement sur facture pour les clients réguliers
  • Expédition mondiale
  • Questions techniques clarifiées avec le fabricant

Description

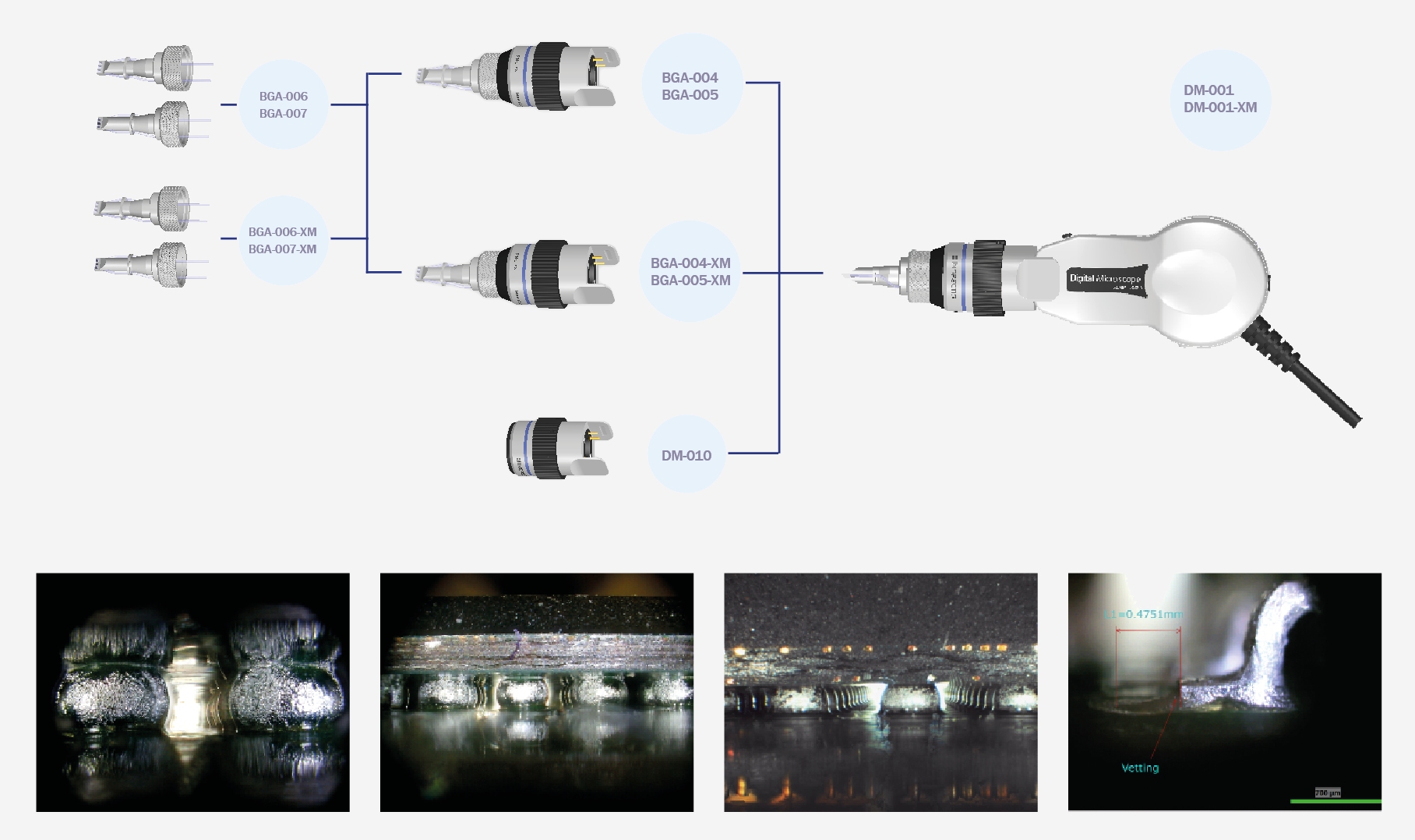

La sonde à prisme à vue latérale 90 degrés est le cœur optique de l'inspection BGA Inspectis : tel un périscope inverse, elle regarde latéralement sous le composant et révèle les billes de soudure cachées vues du dessus. Cette sonde interchangeable (micro taille, empreinte de sonde 0,4 x 3,5 mm, largeur 3,5 mm) sert de pièce de rechange ou d'adaptation à la taille du composant.

Avantages clés

  • Vue latérale 90 degrés selon le principe du périscope sur les soudures cachées.
  • Adaptée aux BGA, uBGA, FlipChip, CSP, CGA et SMD.
  • Sonde la plus petite avec une empreinte de seulement 0,4 x 3,5 mm pour des dégagements extrêmêment faibles, avec un écart aussi faible que 40 microns.
  • Interchangeable comme pièce de rechange ou complémentaire du système BGA.

Applications typiques

Remplacement d'une sonde usée ou conversion du système BGA vers une autre taille de composant et de dégagement.

Fabriqué en Suède par Inspectis.

Données techniques

TypeSonde à prisme à vue latérale 90 degrés, micro taille, empreinte de sonde 0,4 x 3,5 mm, largeur 3,5 mm
PrincipePeriscope inverse, angle de vue 90 degrés
Applicable àBGA, uBGA, FlipChip, CSP, CGA, SMD
Poids0.15 kg
Dimensions3,5 x 3,5 x 7,5 cm
Pays d'origineSuède
Code SH90021900
FabricantInspectis
Fabricant Nr.BGA-009
Numéro de tarif douanier90021900
Informations sur le fabricant du GPSRA1-ESD equipment GmbH. Keldersstr. 15, DE-42697 Solingen, www.esd.equipment
État de l'articleNeuf
Authenticité de l'articleProduit original
