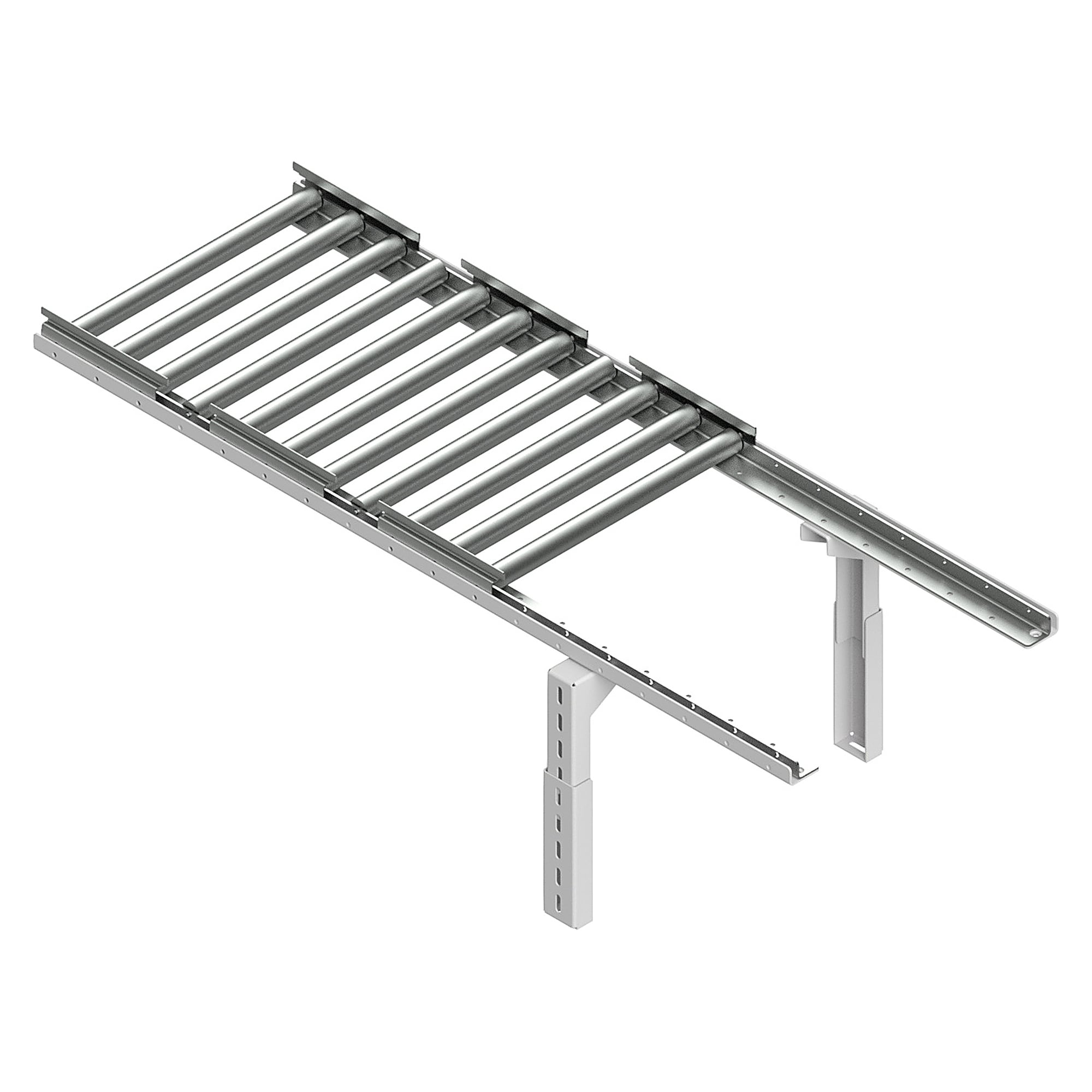

Voie à rouleaux ESD pour montage d'une sortie latérale, 1225x400 mm - Karl 57.647.70

Sortir les supports de pièces et les bacs de la ligne de transfert à un endroit défini : cette voie à rouleaux KARL est conçue pour le montage d'une sortie latérale et elle est livrée avec un montant vertical supplémentaire. Longueur 1225 mm, écartement 400 mm, charge admissible 100 kg par mètre linéaire. Avec ses rouleaux conducteurs, elle s'intègre dans un système ESD complet selon IEC 61340-5-1.

Avantages

• Rails cornières avec rouleaux en acier chromaté Ø 30 mm : les supports de pièces avancent avec peu d'effort.
• Pas des rouleaux 136 mm, en option 68 mm pour un espacement plus serré.
• Charge admissible 100 kg par mètre linéaire.

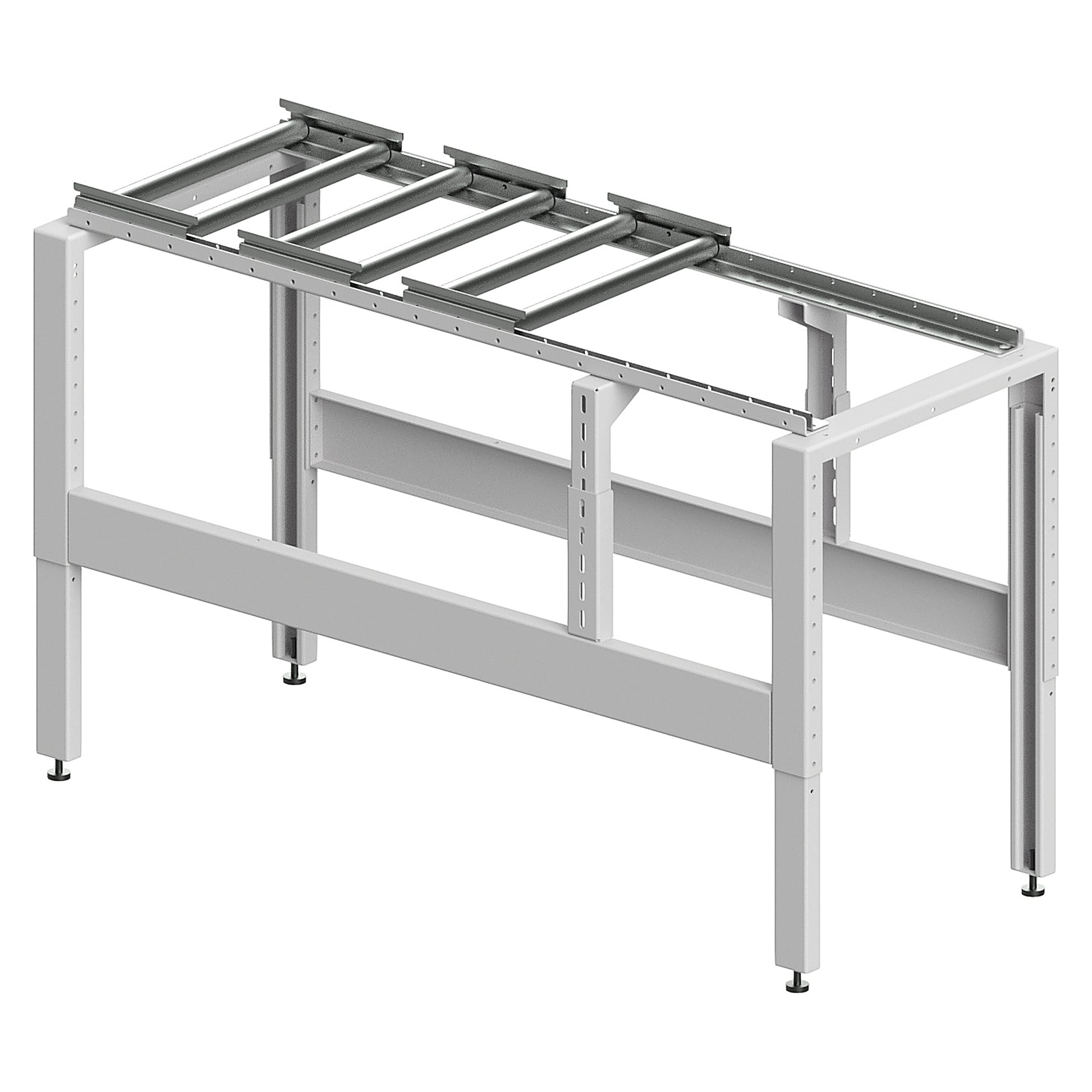

• Compatible avec les bâtis de transfert KARL de 500 mm de large, réglables en hauteur en continu de 680 à 980 mm.
• Montant vertical supplémentaire fourni, les éléments de sortie à billes se déplacent sur la voie à rouleaux au pas de 250 mm.
• Rouleaux conducteurs : avec le bâti thermolaqué conducteur et le système de mise à la terre, compatible ESD selon IEC 61340-5-1.

Accessoires et variantes

• Bâti de transfert de base 1225 mm, largeur de bâti 500 mm : KARL 57.045.70
• Bâti de transfert complémentaire 1225 mm pour prolonger la ligne : KARL 57.145.70
• Élément de sortie à billes, sortie d'un côté : KARL 57.810.70
• Élément de sortie à billes, sortie des deux côtés : KARL 57.840.70
• Butée de fin pour voie à rouleaux : KARL 59.175.70
• Élément de serrage pour bloquer le support de pièces : KARL 59.015.70
• Version standard sans ESD : KARL 57.647.72
• Voie à rouleaux continue sans sortie : KARL 57.645.70

Applications

• Dérivation des supports de pièces vers des postes de réparation, de contrôle ou annexes
• Transport de supports de pièces et de bacs en montage et en préparation de commandes
• Zones EPA de la production électronique et de l'électrotechnique
