digitale ESD Industrie-Handlötstation 80W, 100°-450°C + Zubehörset 2 - Quick QU3104-SET2
Le kit 2 oriente la Quick 3104 vers le dessoudage: pompe à dessouder Bernstein et tresse en 2,2 mm et 2,7 mm sont livrées avec la station. Celle ci couvre 100 à 450 °C à 2 °C près et atteint 350 °C en 39 secondes environ. Pour les postes de réparation où l'on retire plus de composants qu'on en pose.
- Revendeur spécialisé depuis 2009
- Paiement sur facture pour les clients réguliers
- Expédition mondiale
- Questions techniques clarifiées avec le fabricant
Description
Retirer un composant dépend de l'outil à reprendre le reste de brasure, pas de la puissance. Le kit 2 associe à la Quick 3104 deux largeurs de tresse et une pompe à dessouder, la station tenant la consigne à 2 °C près et atteignant 350 °C en 39 secondes environ.
À quoi sert le kit 2
- tresse à dessouder en 2,2 mm pour une pastille isolée et en 2,7 mm pour les barrettes et les plans de masse
- pompe à dessouder Bernstein pour les trous métallisés et les composants traversants
- élément céramique de 80 W, la brasure ne fige pas pendant l'aspiration, plage de 100 à 450 °C par pas de 1 °C
- fer équipé de la panne aiguille 960-I de 0,2 mm pour la retouche du pas fin après dépose
- version ESD, résistance à la terre inférieure à 2 ohms et potentiel de panne inférieur à 2 mV
- trois mémoires et verrouillage par mot de passe, la température de dessoudage reste identique d'une équipe à l'autre
Utilisation
Réparation de cartes et maintenance, remplacement de composants défectueux, dépose de connecteurs et de pièces traversantes. Pour un poste qui pose surtout des composants neufs, les kits 1 ou 3 conviennent mieux.
Compatibilité
Pannes de la série QUICK 960, communes aux modèles 3103, 969A+, 969B+, 707D+, 709D+ et TS1100. Pannes, support et laine de laiton se recommandent à l'unité.
Données techniques
| Puissance | 80 W, élément céramique |
|---|---|
| Plage de température | 100 à 450 °C, réglage par pas de 1 °C |
| Tolérance | +/- 2 °C |
| Montée en température | env. 39 s jusqu'à 350 °C |
| Résistance à la terre | moins de 2 ohms |
| Potentiel de panne | moins de 2 mV |
| Cordon du fer | 1,2 m, gaine silicone |

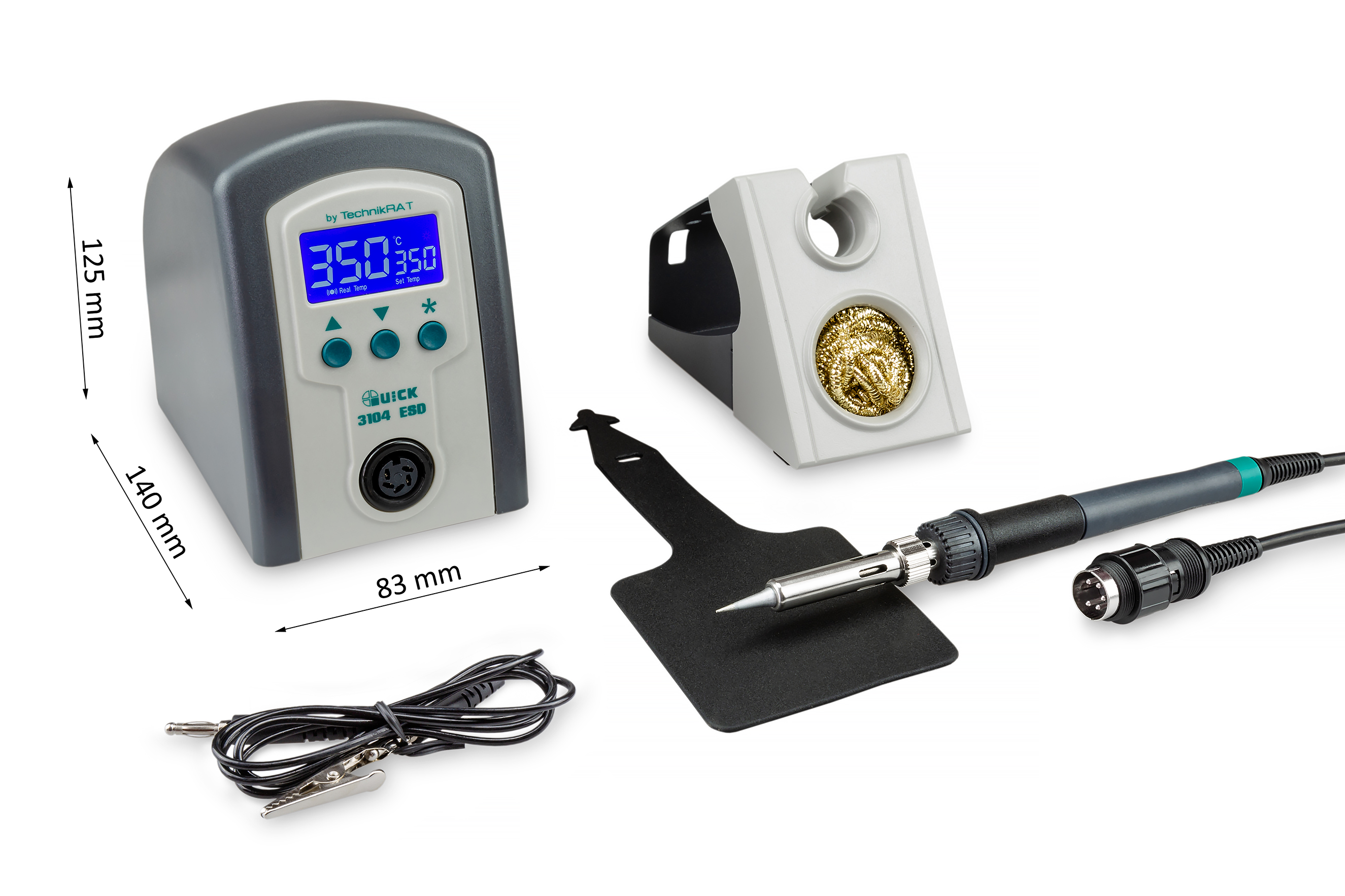

| Dimensions | 83 x 125 x 140 mm |
| Poids | 1,38 kg, support 285 g |
| Série de pannes | QUICK 960 |
| Alimentation | 230 V / 50 Hz |
| Fabricant | Quick |
| Fabricant Nr. | QU3104-SET2 |
| Informations sur le fabricant du GPSR | Bräunlich GmbH Am Heideberg 26, DE 06886 Lutherstadt Wittenberg, www.braeunlich-gmbh.com |
| État de l'article | Neuf |
| Authenticité de l'article | Produit original |
Contenu de la livraison
- station Quick 3104 avec fer à souder
- panne 960-I, aiguille, 0,2 mm
- tresse à dessouder 2,2 mm
- tresse à dessouder 2,7 mm
- pompe à dessouder Bernstein
- support avec laine de laiton
- tapis silicone pour le changement de panne
- cordon d'équipotentialité avec pince crocodile
- notice en allemand
