Infrarot-Keramikheizplatte 400W zur Leiterplatten-Vorwärmung - Quick QU854D

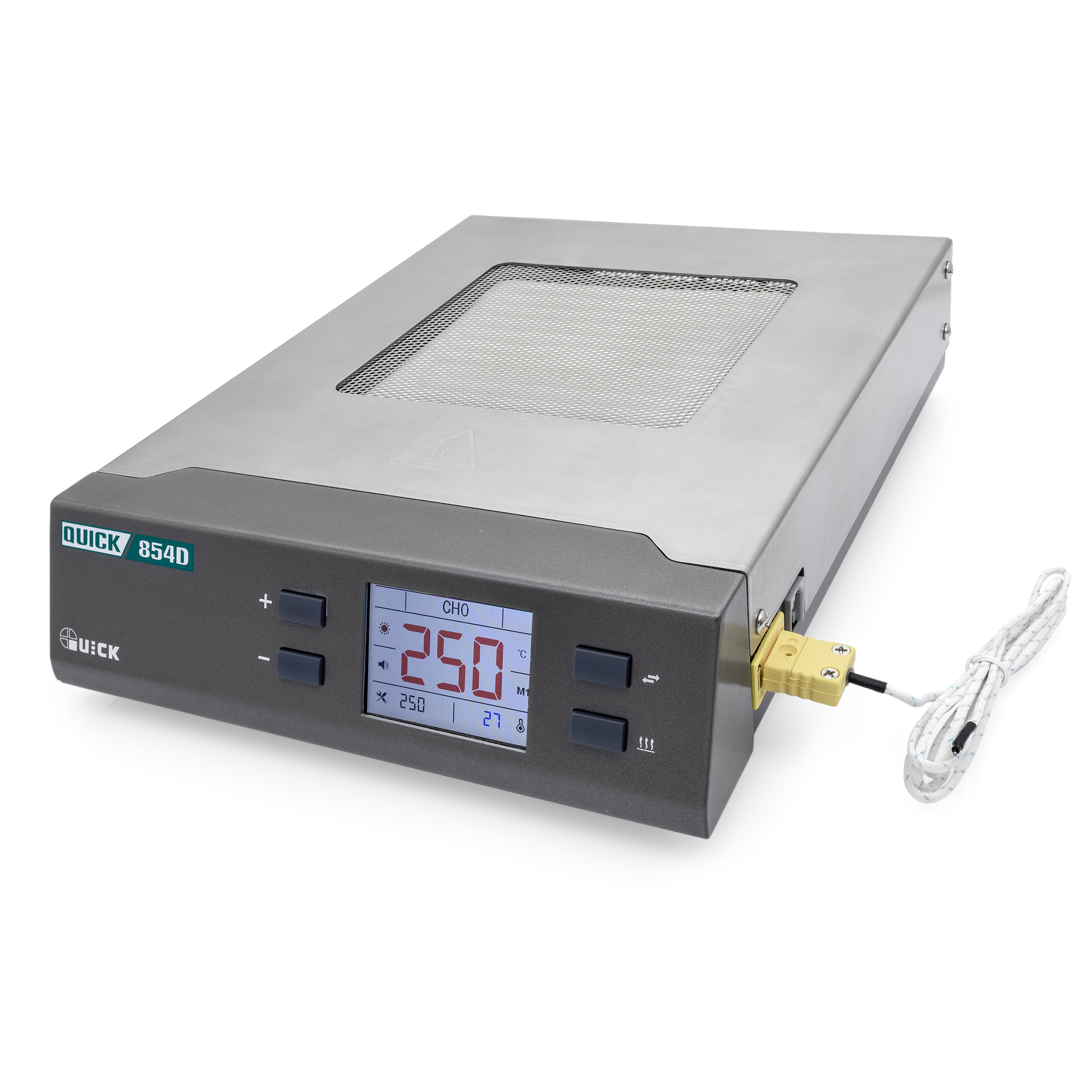

La Quick 854D préchauffe les cartes par le dessous sans contact, avec une céramique infrarouge de 400 W de 50 à 500 °C. La surface chauffante mesure environ 130 x 130 mm et reçoit une grille inox. Elle réduit le choc thermique lors du dessoudage de cartes denses à fort cuivre.
- Revendeur spécialisé depuis 2009
- Paiement sur facture pour les clients réguliers
- Expédition mondiale
- Questions techniques clarifiées avec le fabricant
Description
Chauffer une carte uniquement par le dessus revient à lutter contre la dissipation des plans de cuivre, au risque d'arracher des pastilles. La Quick 854D applique une température de base par le dessous avec 400 W d'infrarouge, réglable de 50 à 500 °C.
Caractéristiques
- Chauffage céramique infrarouge sans contact, la carte repose sur une grille inox au-dessus de l'élément
- Surface chauffante d'environ 130 x 130 mm pour des cartes jusqu'au format d'une main

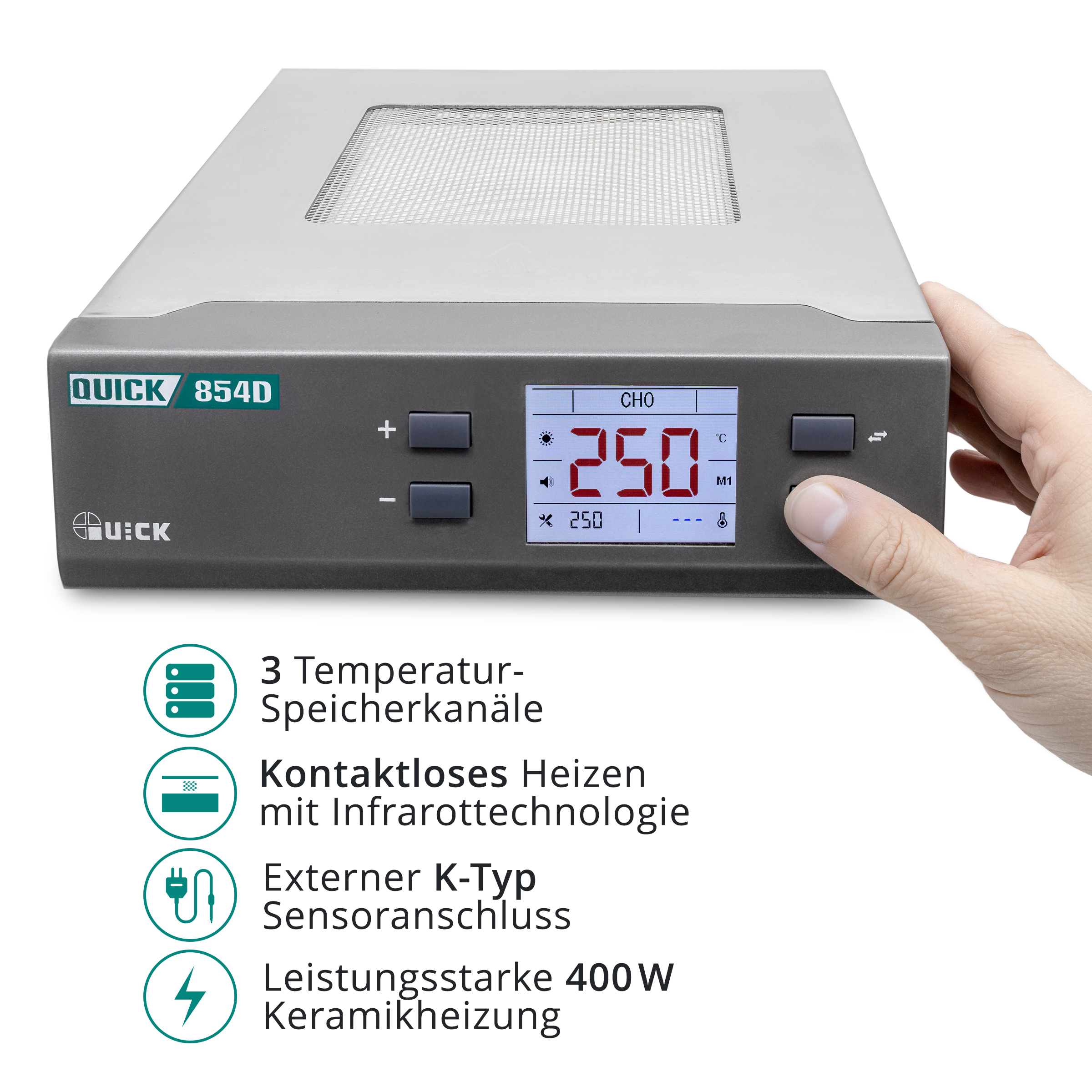

- Trois mémoires: deux températures fixes et un profil à deux zones et deux durées

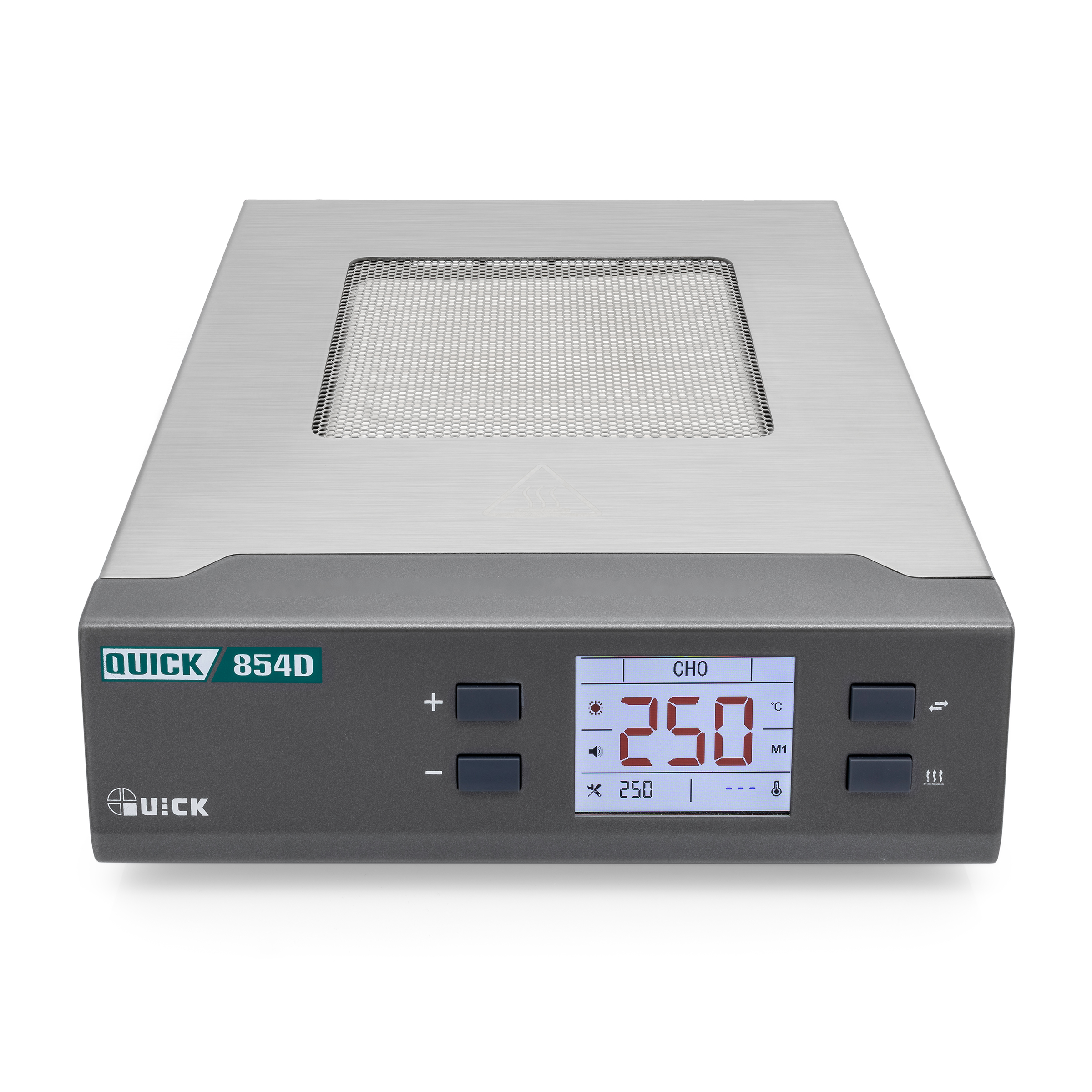

- Affichage LCD numérique avec fonction d'étalonnage

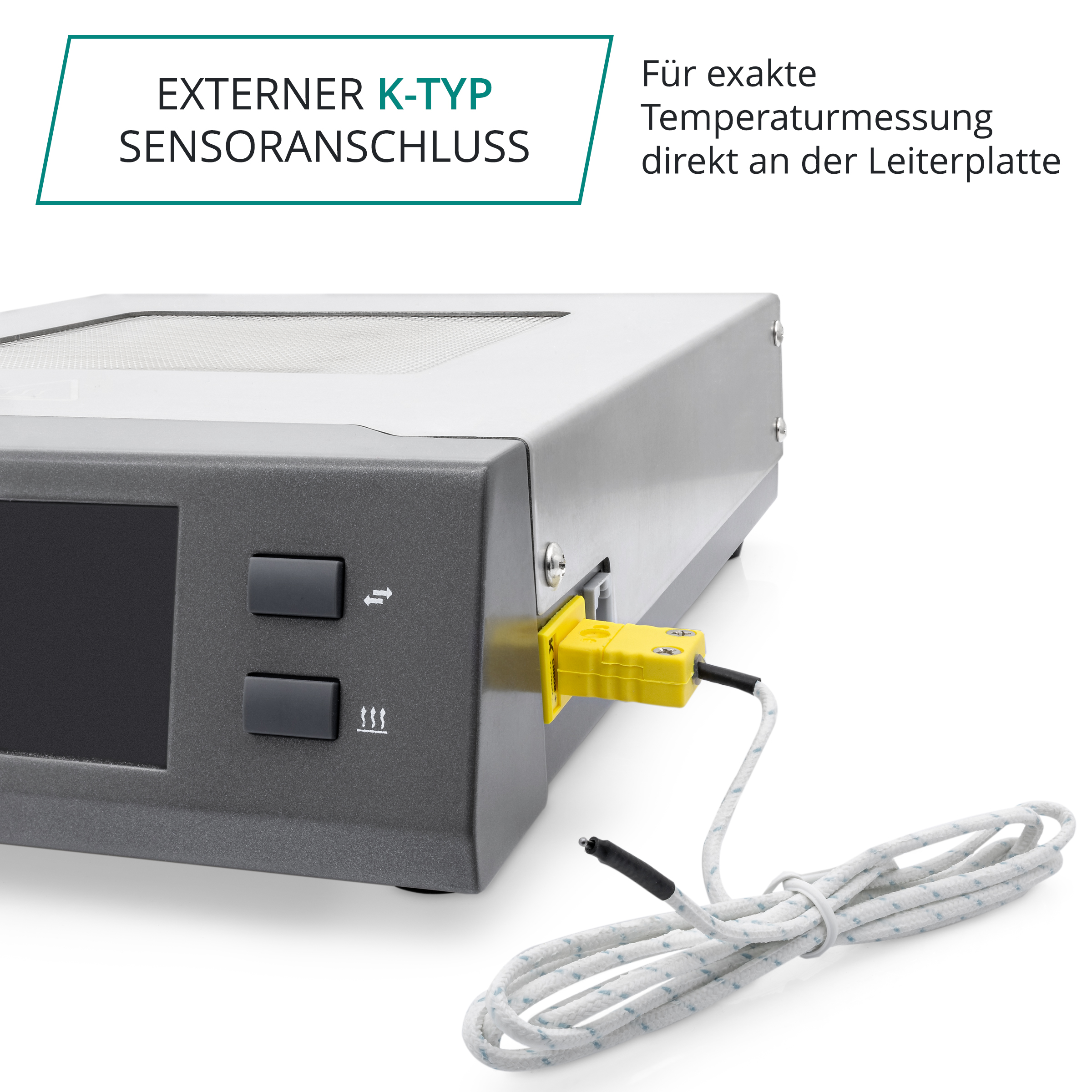

- Sonde interne de type K et possibilité de brancher une sonde externe posée sur la carte
- Interface de communication pour intégration dans un procédé plus large
Utilisation

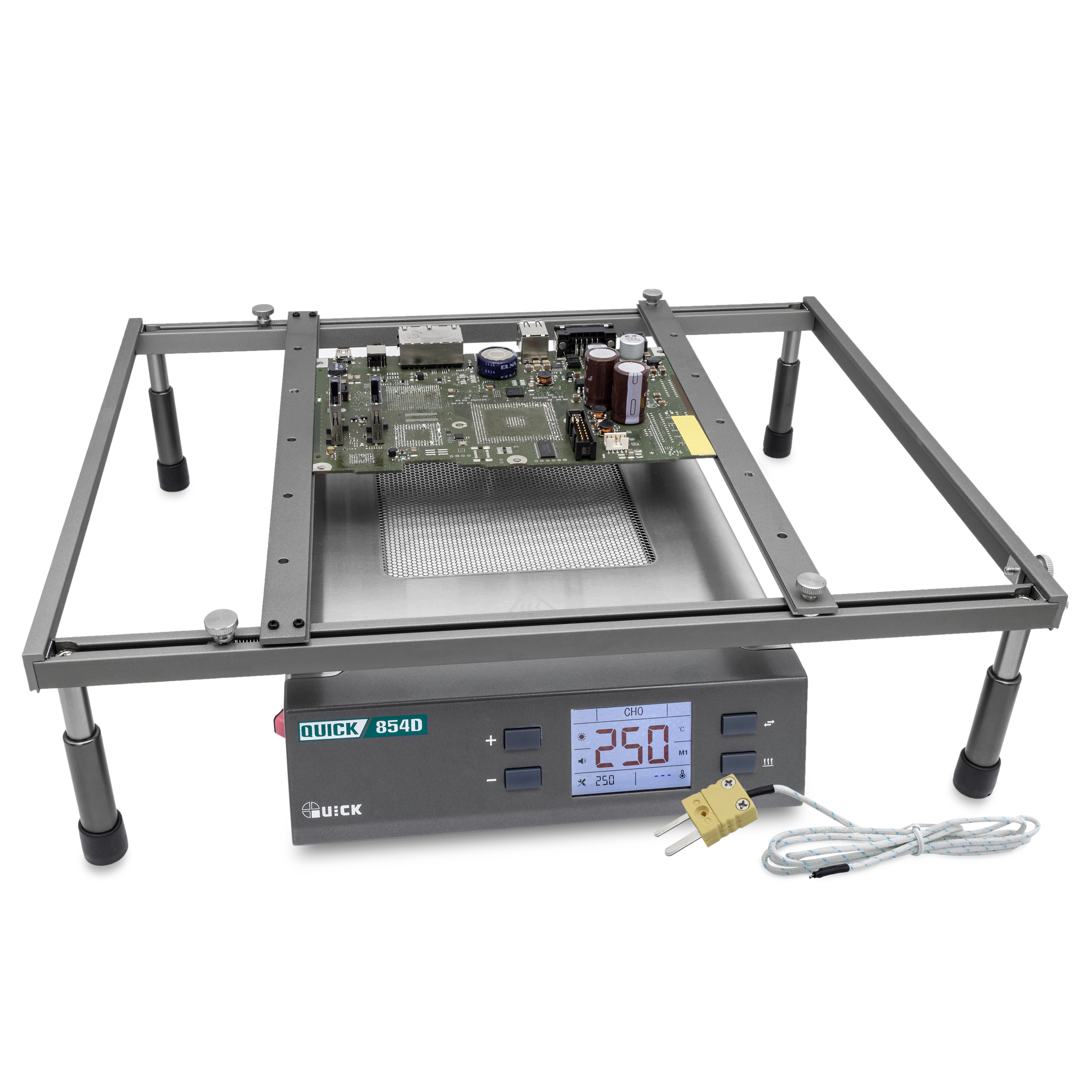

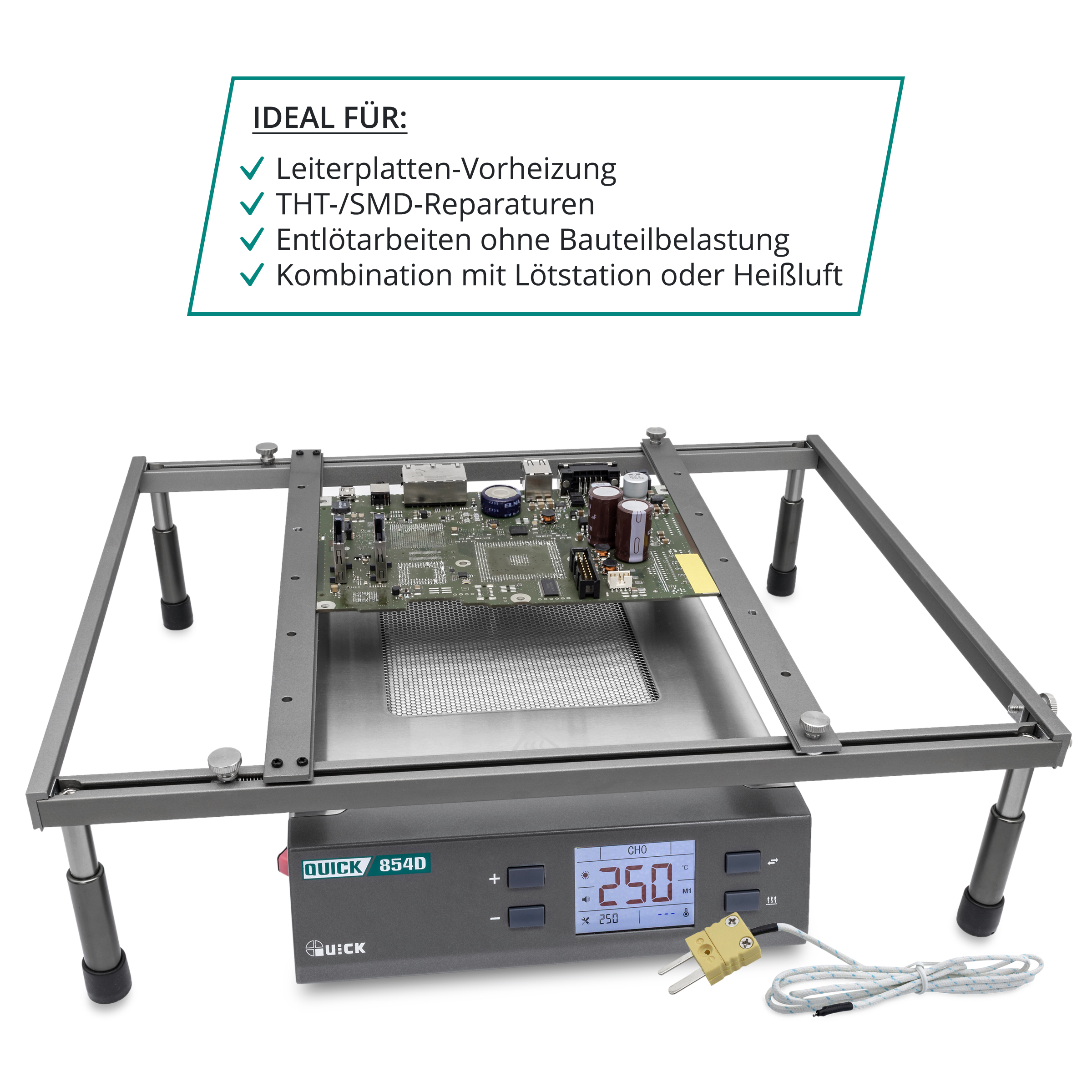

Préchauffage avant dépose de BGA et de gros composants CMS, retouche sur cartes multicouches à forte dissipation, réparation d'électronique de puissance et postes de série répétant un profil défini.
Compatibilité
L'appareil fonctionne indépendamment de la station de soudage utilisée et se combine avec une station air chaud pour obtenir un poste à chaleur haute et basse.

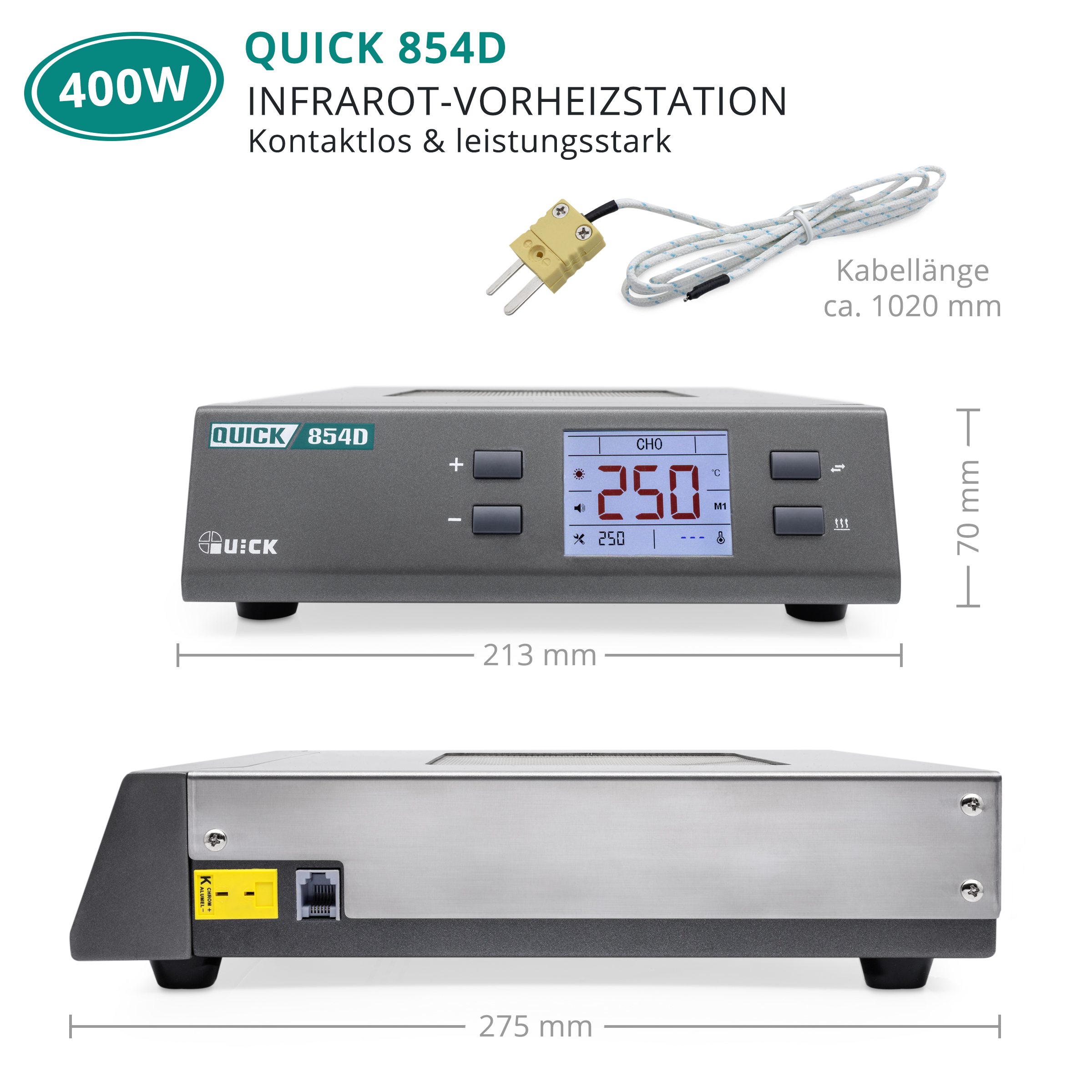

Données techniques
| Puissance | 400 W |
|---|---|
| Plage de température | 50 à 500 °C |
| Principe de chauffe | céramique infrarouge, sans contact |

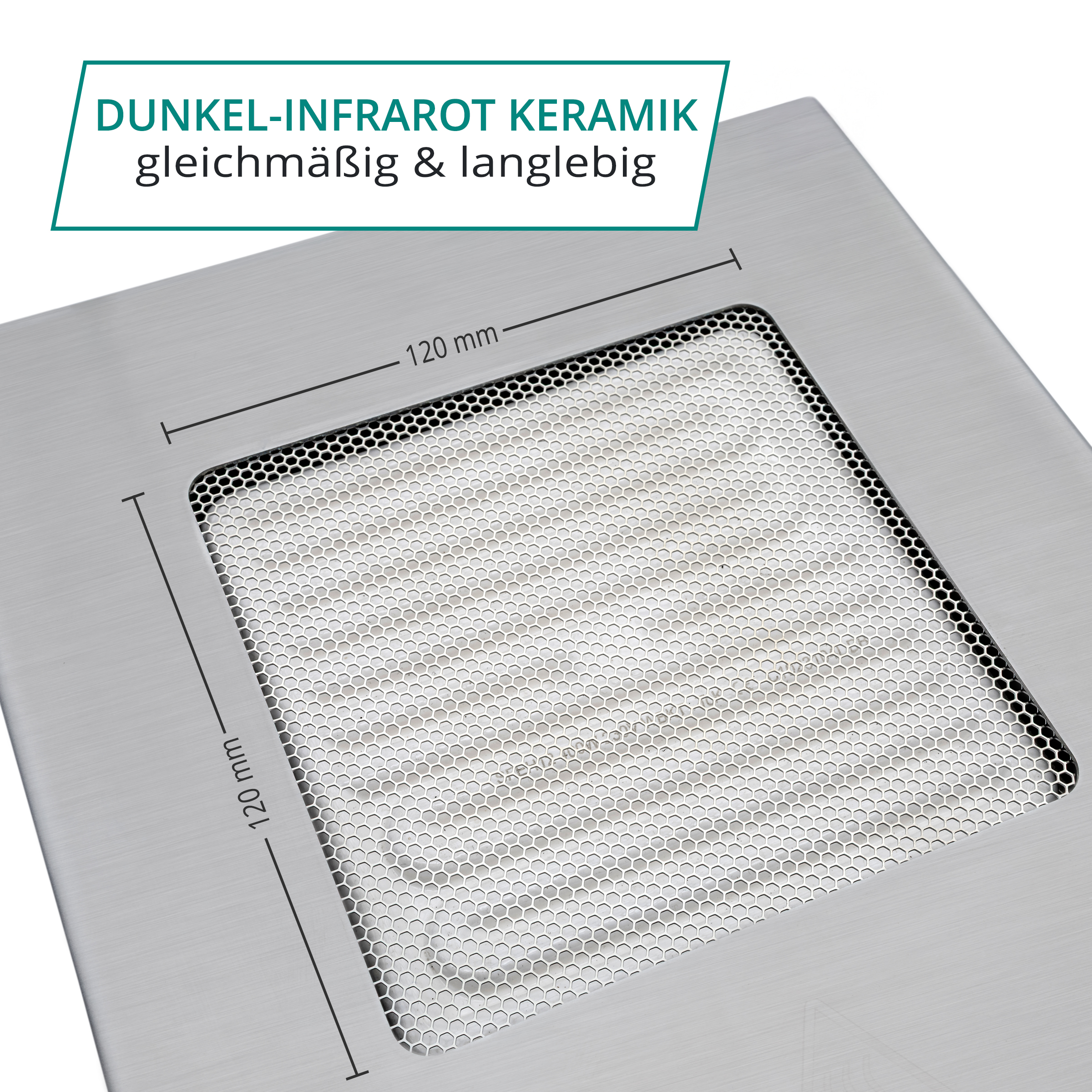

| Surface chauffante | env. 130 x 130 mm |
| Support de carte | grille inox |
| Mémoires | 2 températures fixes et 1 profil |
| Profil | 2 zones et 2 durées |
| Mesure | type K interne, type K externe raccordable |
| Affichage | LCD numérique |
| Fabricant | Quick |
| Fabricant Nr. | QU854D |
| Informations sur le fabricant du GPSR | Bräunlich GmbH Am Heideberg 26, DE 06886 Lutherstadt Wittenberg, www.braeunlich-gmbh.com |
| État de l'article | Neuf |
| Authenticité de l'article | Produit original |
Contenu de la livraison
Préchauffeur avec grille inox et panneau de commande. La sonde externe de type K est conseillée pour mesurer directement sur la carte.
