TED1 Ionisierungs-Lüfter für ESD-geschützte Lötarbeitsplätze und Rework - Quick QUTED1

Les isolants d'un poste de soudage ne peuvent pas être mis à la terre. Plateaux, blisters, films et mousses se chargent à la manipulation et transmettent cette charge à la carte. Le TED1 neutralise ces charges par un flux d'air ionisé et maintient la tension résiduelle sous +/-10 V à 30 cm.

Caractéristiques

• Distance utile de 30 à 120 cm, l'appareil se place donc à côté de la station, au-dessus du bac à composants ou au poste de test.
• Équilibre d'ionisation sous +/-10 V à 30 cm selon ANSI/ESD-S20.20-2014, mesuré en champ proche.

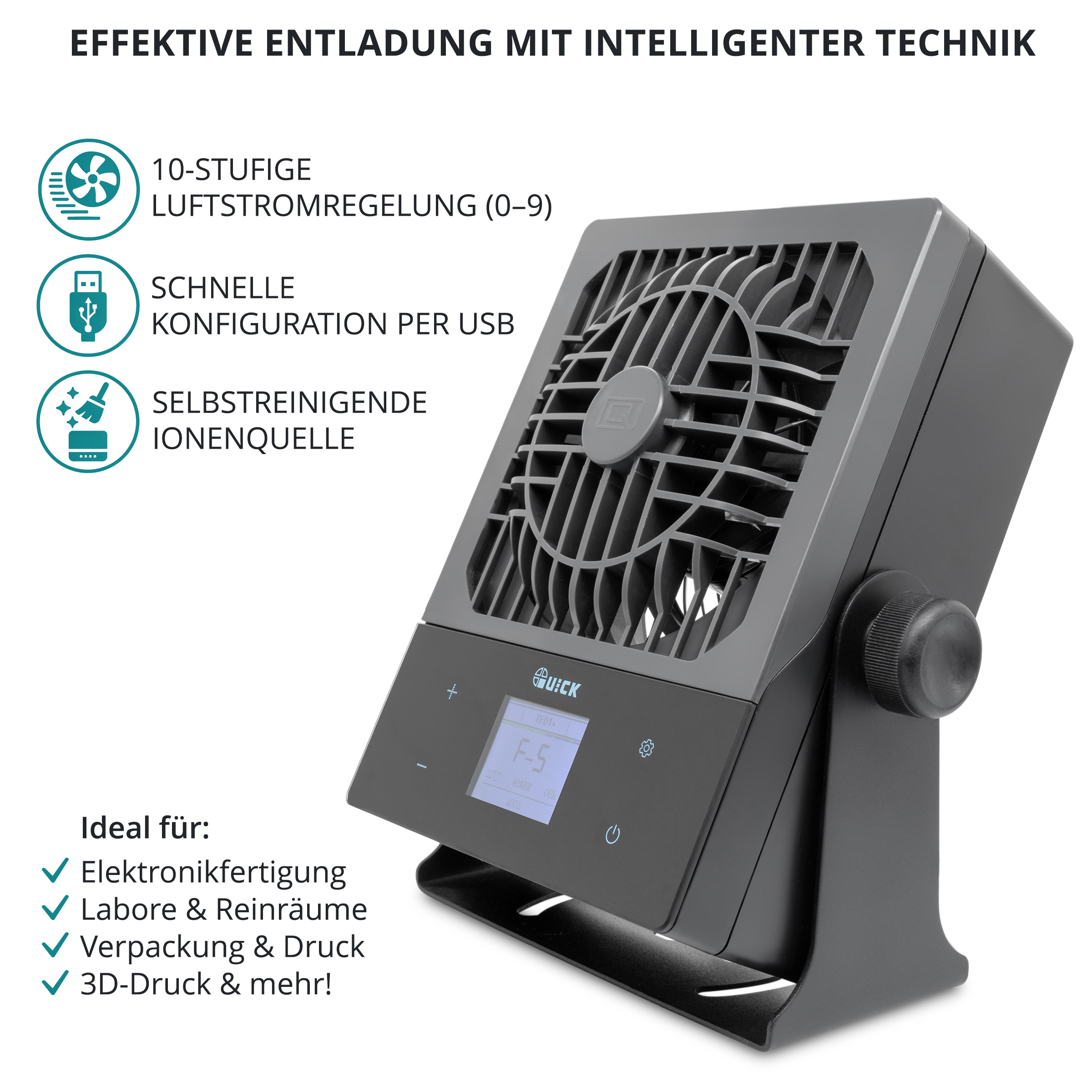

• Tension de sortie de +/-2200 VDC et débit d'air maximal de 4,6 m³, les niveaux 0 à 9 adaptent le débit au poste.
• Autonettoyage, équilibrage automatique des ions et fonction d'alarme maintiennent l'équilibre dans sa fenêtre en service continu.

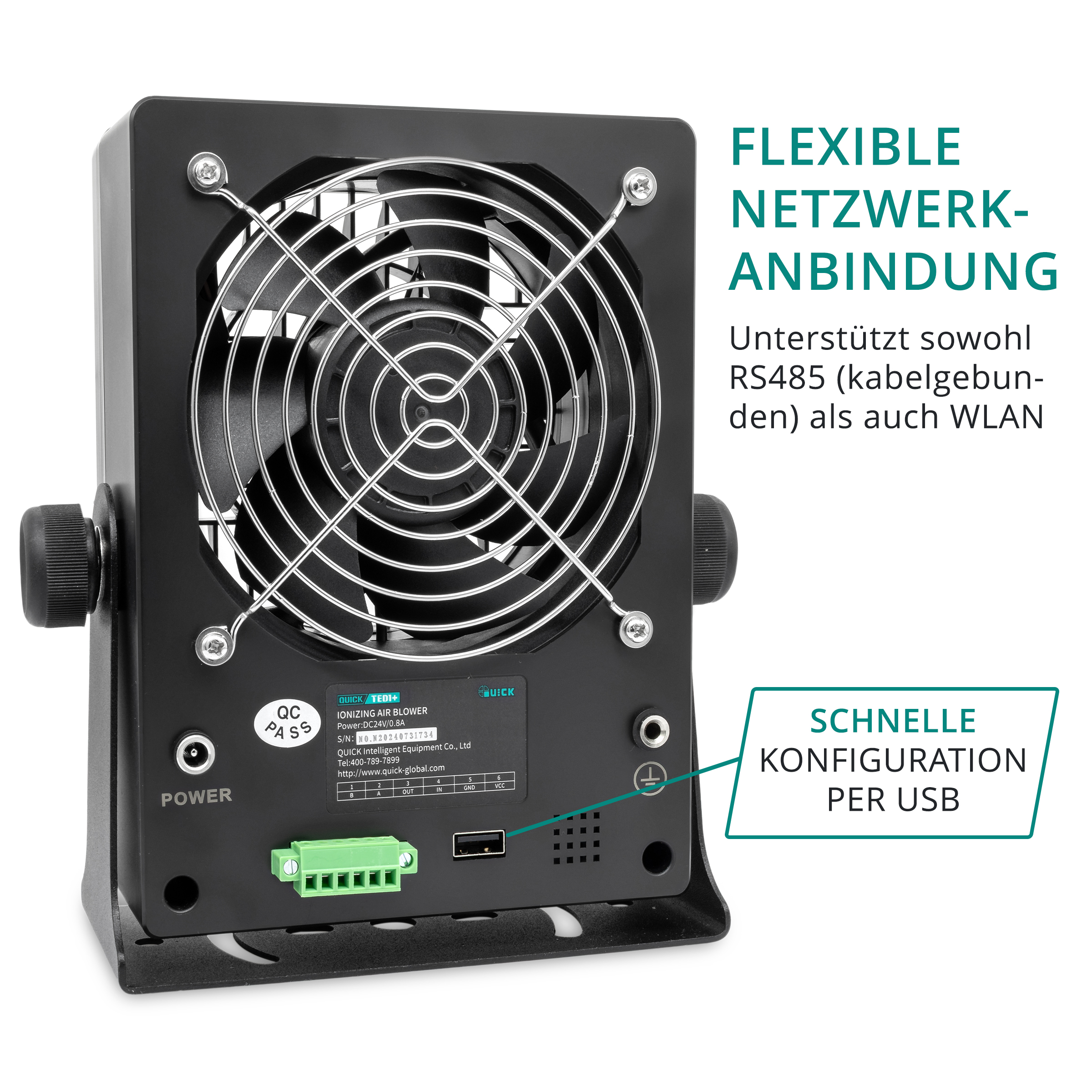

• Interfaces USB, RS485 et WLAN pour l'intégration dans des environnements connectés.

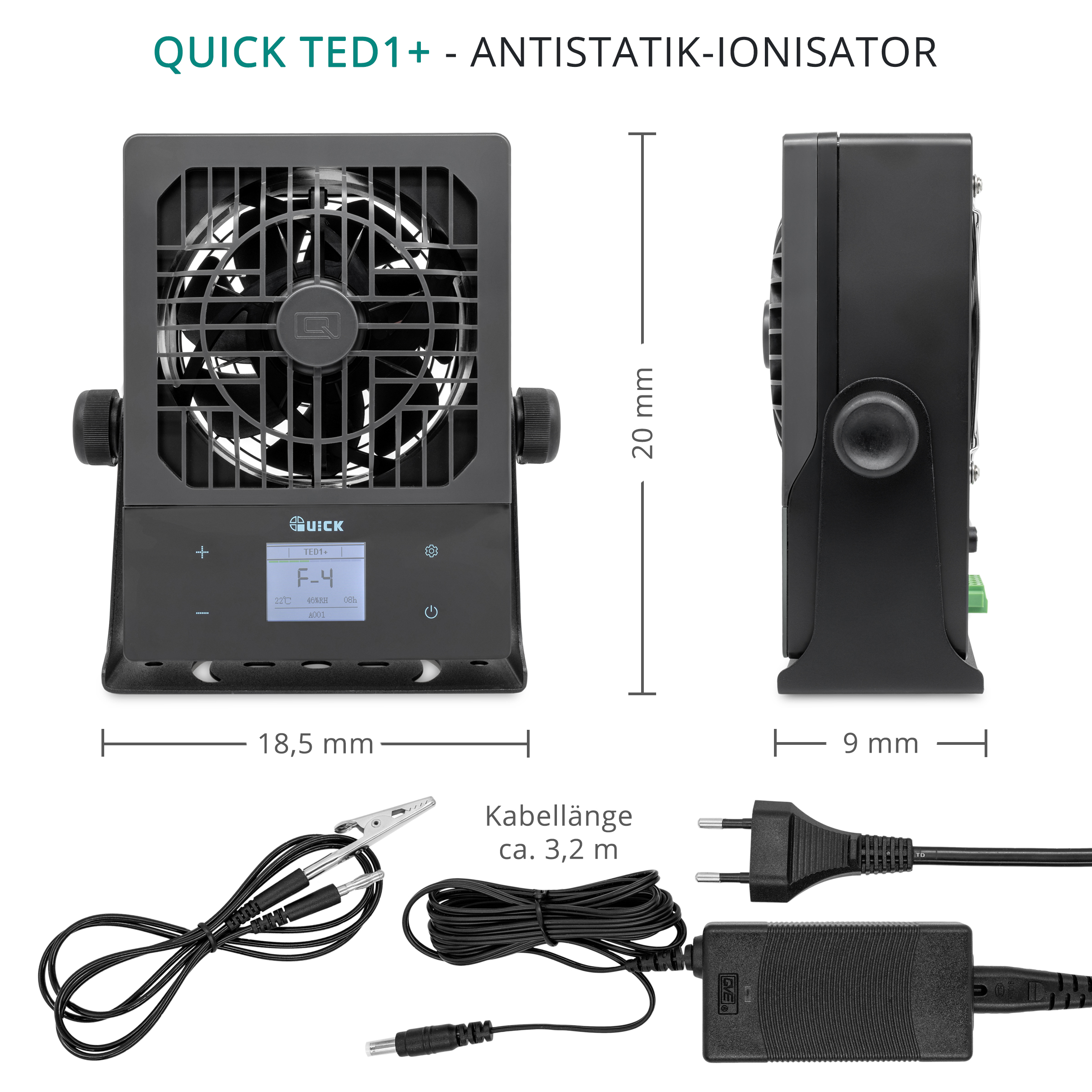

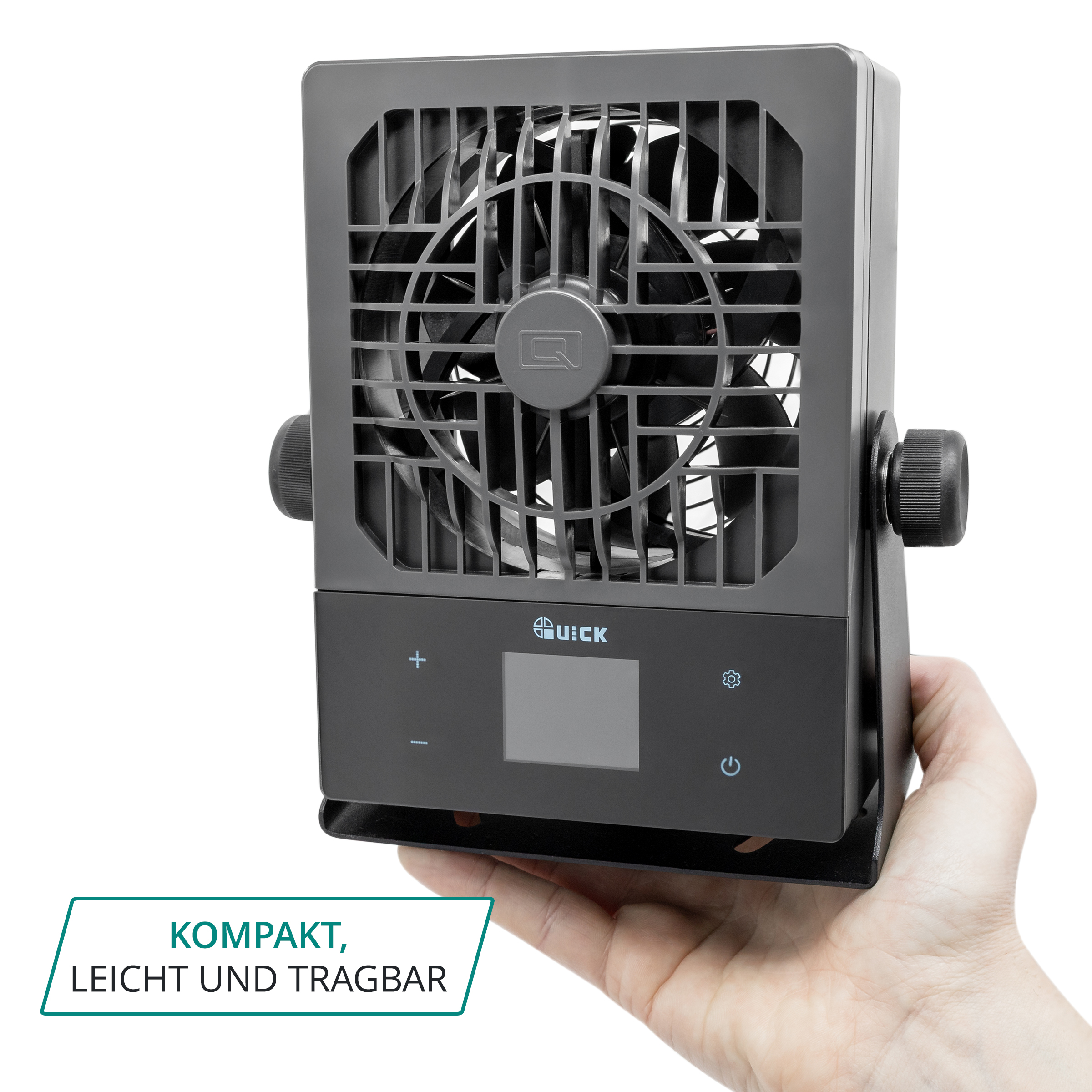

• Compact avec 19 x 24 x 9,5 cm et 1,1 kg, alimenté par un bloc secteur 230 V.

Données techniques

Utilisation

Soudage et retouches manuelles, reprise et réparation, contrôle et reconditionnement de cartes, manipulation de plateaux, blisters, films et mousses en zone EPA.

Contenu de la livraison

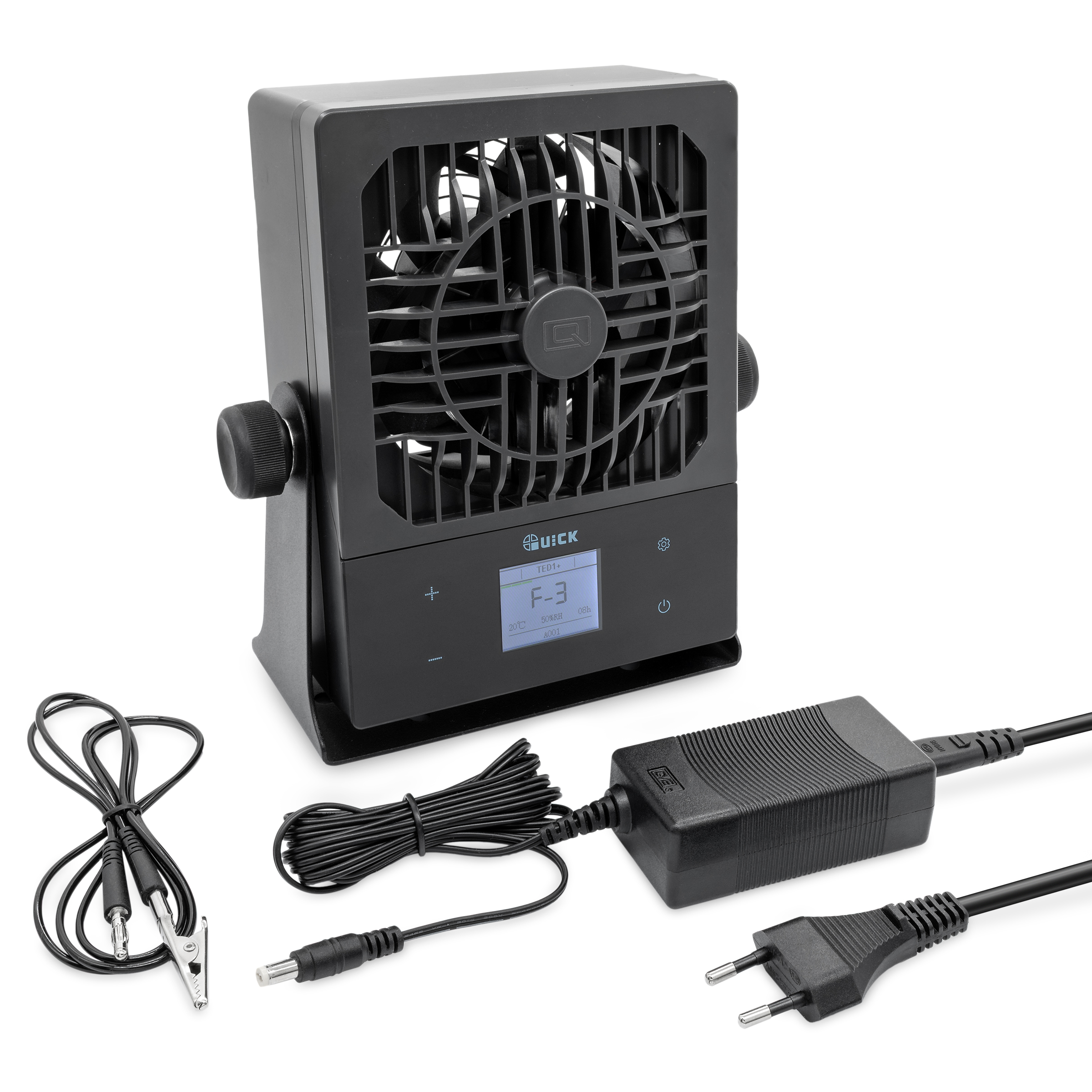

Ventilateur ionisant TED1 avec bloc secteur 230 V.

Compatibilité

Utilisable à tout poste raccordé au secteur, quelle que soit la marque des équipements, prévu pour les zones EPA selon ANSI/ESD S20.20. Respecter les conditions de 0 à 50 °C et 40 à 60 % d'humidité relative, sinon l'équilibre dérive.
