Kartuschenlötspitze für TS8, abgewinkelt 30°, kurzer Kegel, nadelspitz Ø 0,2 mm rund, 2 mm Lot-benetzt - Quick TSS08-J01

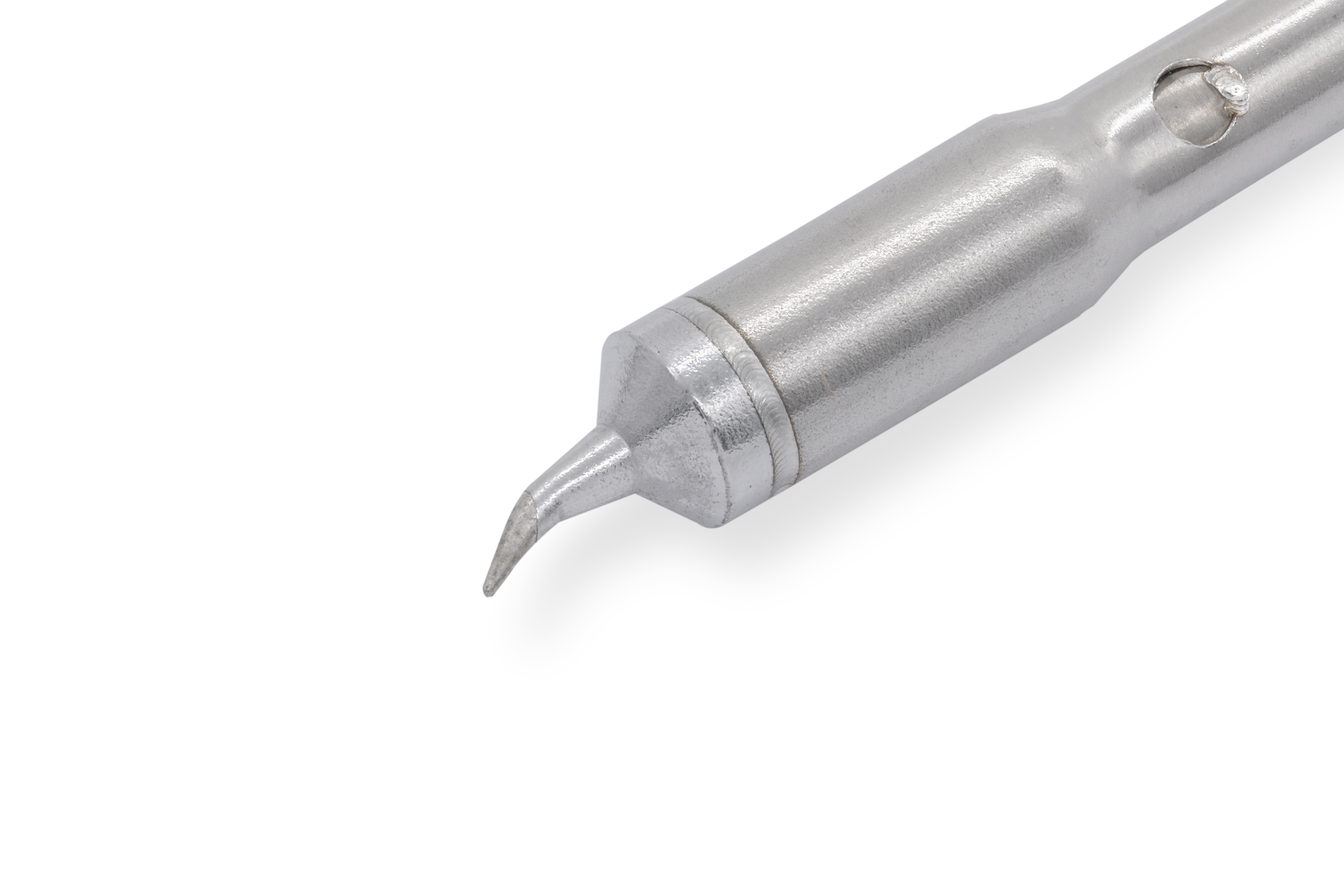

Aborder la carte de façon abrupte avec une panne droite revient à masquer, avec le corps du fer, la pastille que l'on doit atteindre. La TSS08-J01 y répond par un coude de 30 degrés, l'aiguille de 0,2 mm vise la soudure pendant que le fer reste plus à plat dans la main.

Ce qu'apporte la géométrie

• Coude de 30 degrés, angle de travail plus plat et vue dégagée sur la pastille et la patte du composant.
• Pointe aiguille de 0,2 mm, la chaleur se pose sur une pastille et non sur ses voisines.
• Cône court derrière l'aiguille, la masse reste près du sommet et amortit la perte de chaleur au contact.
• Étamage de 2 mm, l'étain reste dans la zone de pointe, ce qui limite le volume déposé par soudure.
• Thermocouple dans la panne, la régulation agit à la face de travail et non avec le retard du corps de chauffe.
• Puce mémorisant la valeur d'étalonnage, même température affichée après chaque changement de panne.

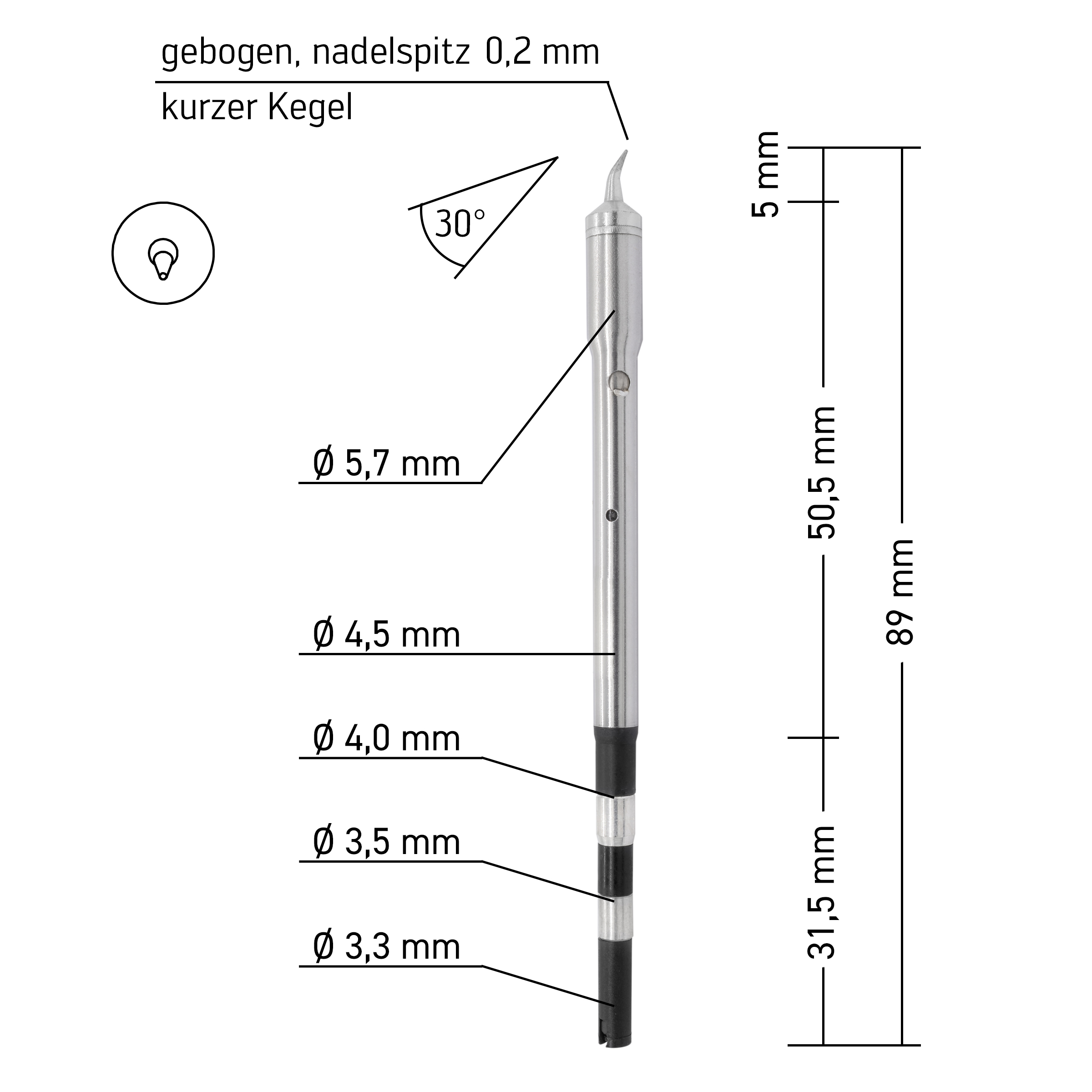

Caractéristiques techniques

Emploi, contenu de la livraison et compatibilité

Prévue pour la retouche sous binoculaire, où un fer droit coupe la ligne de vue, pour les soudures voisines de composants plus hauts et pour les cartes bridées à plat. La forme coudée aide aussi à poser un fil de liaison, l'aiguille pouvant suivre la piste. La livraison comprend une panne à cartouche seule, pour le fer QUELKTSS80A des stations QUICK TS8 et TS8+.
