Kartuschen-Lötspitze gerade, messerförmig 45° angeschrägt | 8,0 mm breit | 300W-Ausführung | mit Wärmedepot | für TS10 Lötstation | mit Kalibrier-Chip - Quick TSS10B-K
L'arête couteau de 8,0 mm se conduit sur le fil de la lame ou se pose à plat, le biseau à 45° maintenant un angle de travail bas. Corps massif avec réservoir thermique et version 300 W pour rangées de bornes, pattes et raccordements de câbles. Pour la Quick TS10.
- Revendeur spécialisé depuis 2009
- Paiement sur facture pour les clients réguliers
- Expédition mondiale
- Questions techniques clarifiées avec le fabricant
Description
Les rangées de bornes et les arêtes de contact longues réclament une face de travail que l'on conduit d'un seul geste. L'arête couteau de cette cartouche, biseautée à 45°, mesure 8,0 mm, et derrière elle se trouve un réservoir thermique formé par un corps de panne massif, alimenté par la version 300 W de la série TSS10.
Ce qu'apporte la géométrie
- Les 8,0 mm d'arête couvrent plusieurs bornes en une passe au lieu d'attaquer chaque broche séparément.
- Deux façons de travailler avec une seule panne, l'arête pour le brasage en filé, le flanc pour un apport de chaleur large.
- Le réservoir thermique du corps massif tient la température quand plusieurs points prélèvent de la chaleur coup sur coup.
- Version 300 W pour besoins thermiques élevés sur pattes, contacts de connecteurs et cosses à souder.
- Panne et corps de chauffe forment un ensemble dans la série TSS10, environ 3 secondes pour 300 °C sur la Quick TS10, référence panne 1,6 mm.
- Thermocouple dans la panne et puce mémorisant la valeur d'étalonnage gardent l'affichage cohérent après un changement.
Utilisation
Rangées de bornes, pattes, contacts de connecteurs, cosses à souder, raccordements de câbles et autres zones de contact allongées en atelier, SAV, montage, reprise et production, avec besoin thermique moyen à élevé.
Contenu et compatibilité
Une panne cartouche pour Quick TS10, interchangeable avec les autres cartouches TSS10 sur le même stylo. Exécution conforme RoHS.

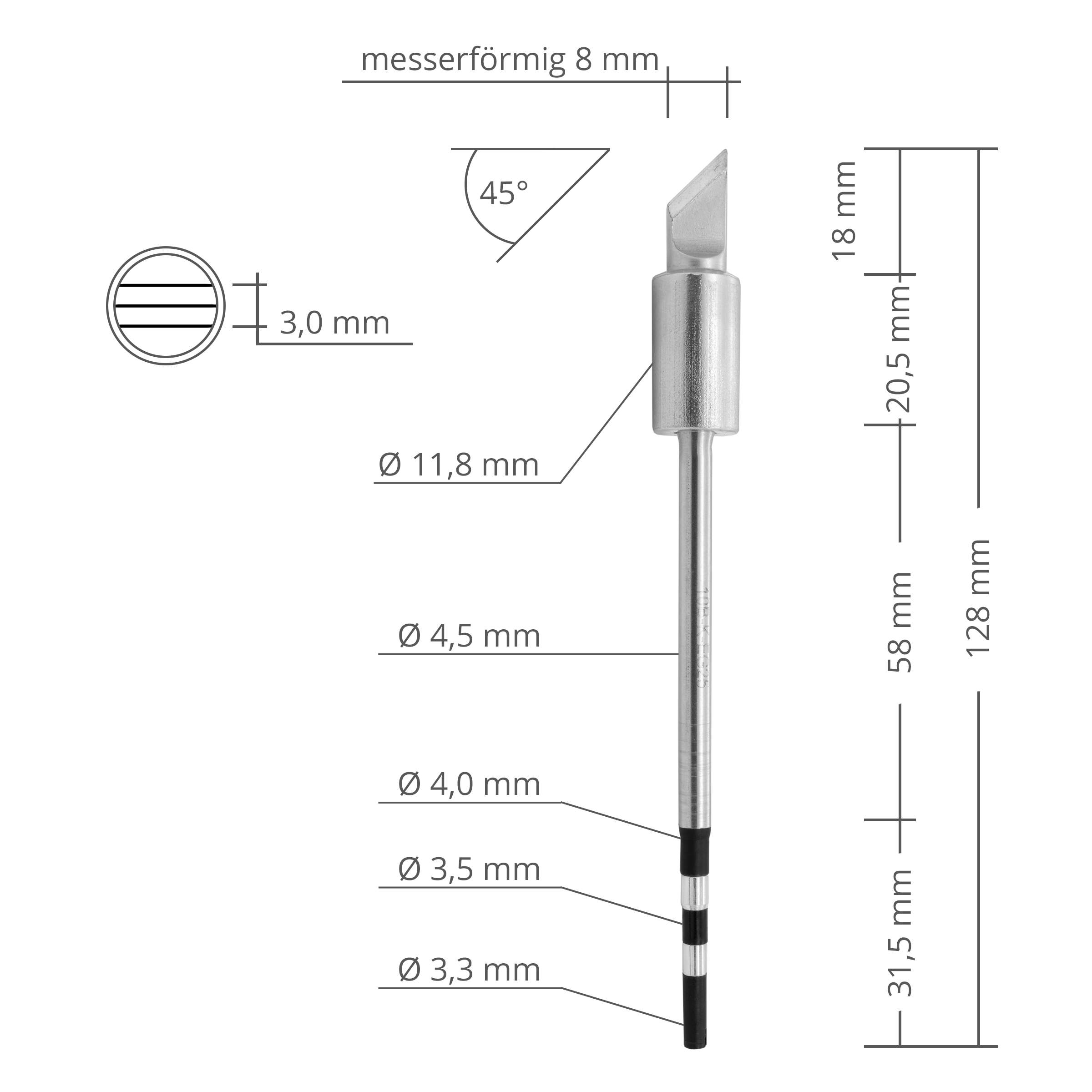

Données techniques
| Marque | Quick |
|---|---|
| Référence | TSS10B-K |
| Série de pannes | TSS10 |
| Exécution | droite |
| Forme de panne | couteau, biseau à 45° |
| Largeur d'arête | 8,0 mm |
| Particularité | réservoir thermique par corps de panne massif |
| Classe de puissance | version 300 W |
| Station compatible | Quick TS10 |
| Mesure de température | thermocouple dans la panne |
| Étalonnage | puce intégrée avec valeur d'étalonnage |
| Montée en température | env. 3 s à 300 °C, référence panne 1,6 mm |
| RoHS | conforme |
| Fabricant | Quick |
| Fabricant Nr. | TSS10B-K |
| Informations sur le fabricant du GPSR | Bräunlich GmbH Am Heideberg 26, DE 06886 Lutherstadt Wittenberg, www.braeunlich-gmbh.com |
| État de l'article | Neuf |
| Authenticité de l'article | Produit original |
