Kartuschen-Lötspitze gerade meißelförmig, 1,6 mm breit | Meißelstärke 1,0 mm | schlank | 200W-Ausführung | für TS10 Lötstation | mit Kalibrier-Chip - Quick TSS10C-1.6D-03

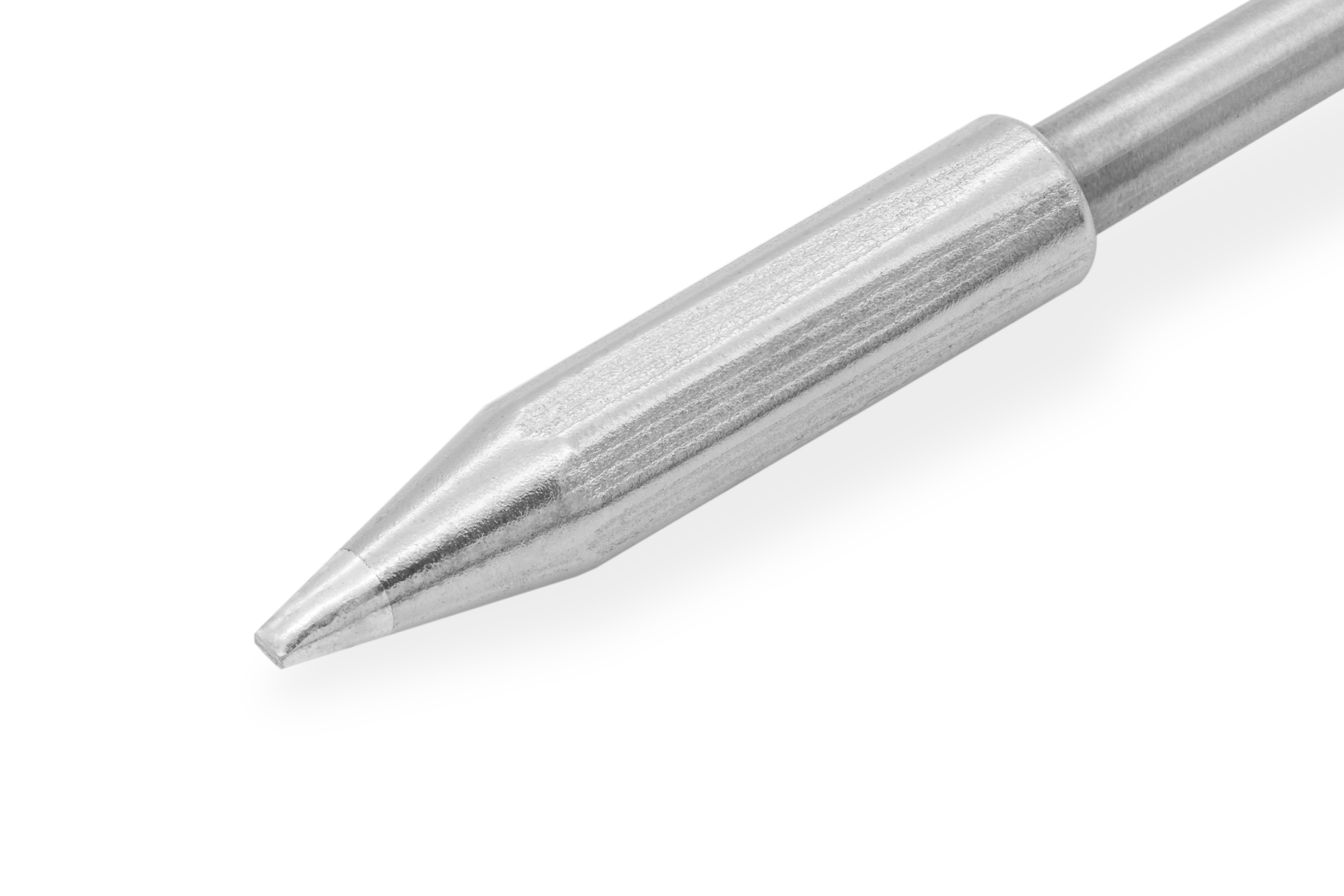

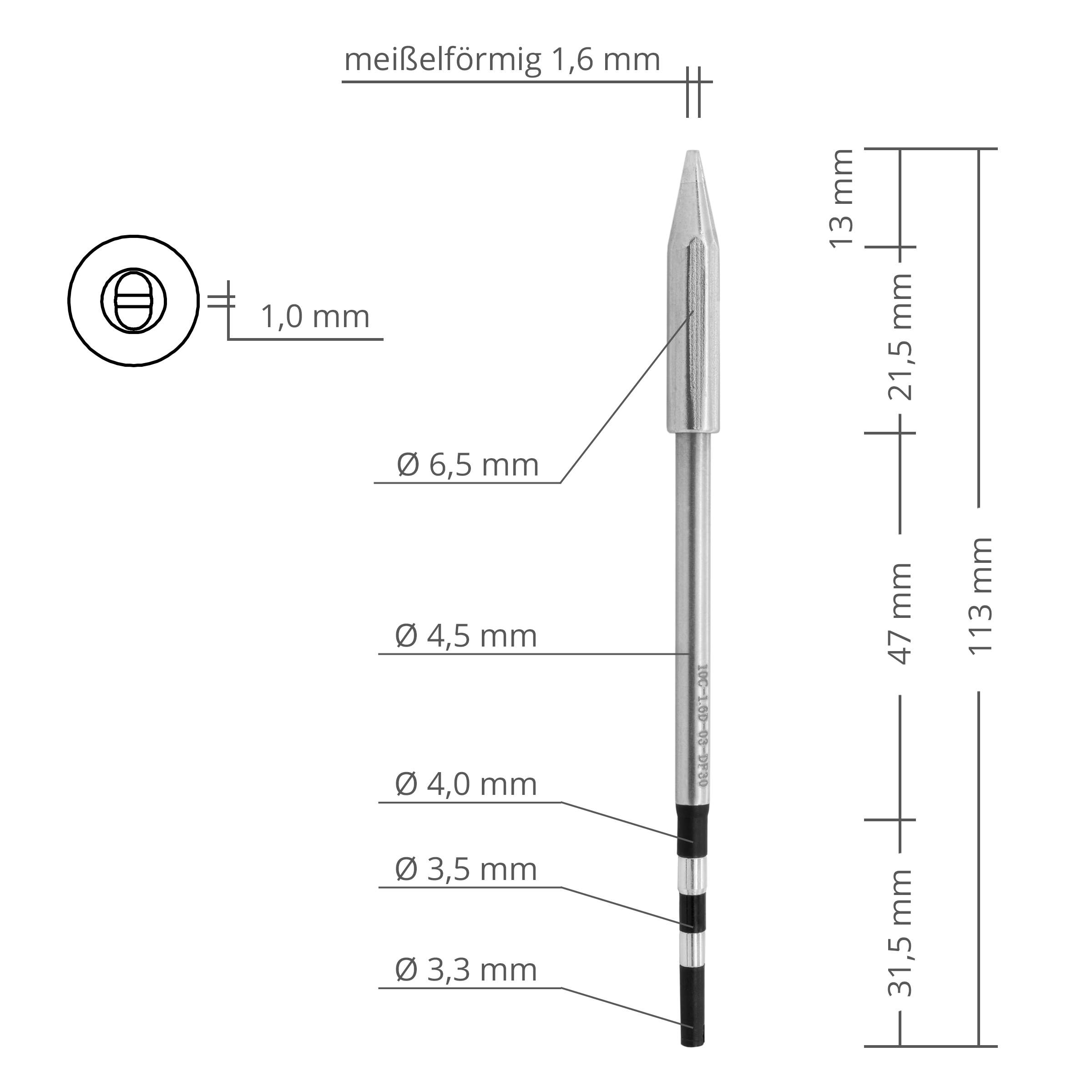

Sur une carte densément peuplée, le brasage échoue rarement faute de température, il échoue faute de place autour du point. Cette cartouche adopte donc un corps élancé et porte un méplat de 1,6 mm de large pour seulement 1,0 mm d'épaisseur, soit 0,2 mm de lame en moins que la variante 1,6 mm plus étoffée de la série.

Ce qu'apporte la géométrie

• Le corps élancé dégage la vue sur le point de brasage et laisse la panne plonger entre des composants voisins.
• Une épaisseur de 1,0 mm affine la lame sans renoncer aux 1,6 mm de largeur de contact, la chauffe reste surfacique.
• Moins de masse en pointe signifie aussi moins de chaleur stockée, ce qui limite l'apport aux composants sensibles alentour.
• Version 200 W pour un besoin thermique faible à moyen, conçue pour un transfert maîtrisé.
• Panne et corps de chauffe forment un ensemble, environ 3 secondes pour atteindre 300 °C sur la Quick TS10, mesure sur panne 1,6 mm.
• Thermocouple dans la panne et puce d'étalonnage gardent l'affichage de température comparable après chaque changement.

Données techniques

Utilisation

Plages petites à moyennes, broches traversantes, câblage fin et petits contacts de connecteurs, surtout là où la hauteur et l'écartement des composants décident de l'accès. Pour les assemblages à forte masse, préférer les méplats plus larges ou les versions 300 W de la série.

Contenu et compatibilité

Une panne cartouche pour Quick TS10, interchangeable avec toutes les autres cartouches TSS10 sur le même stylo. Exécution conforme RoHS.
