Kartuschen-Lötspitze gerade messerförmig 45°, 8,0 mm breit | Klingenstärke 3,0 mm | 200W-Ausführung | für TS10 Lötstation | mit Kalibrier-Chip - Quick TSS10C-K

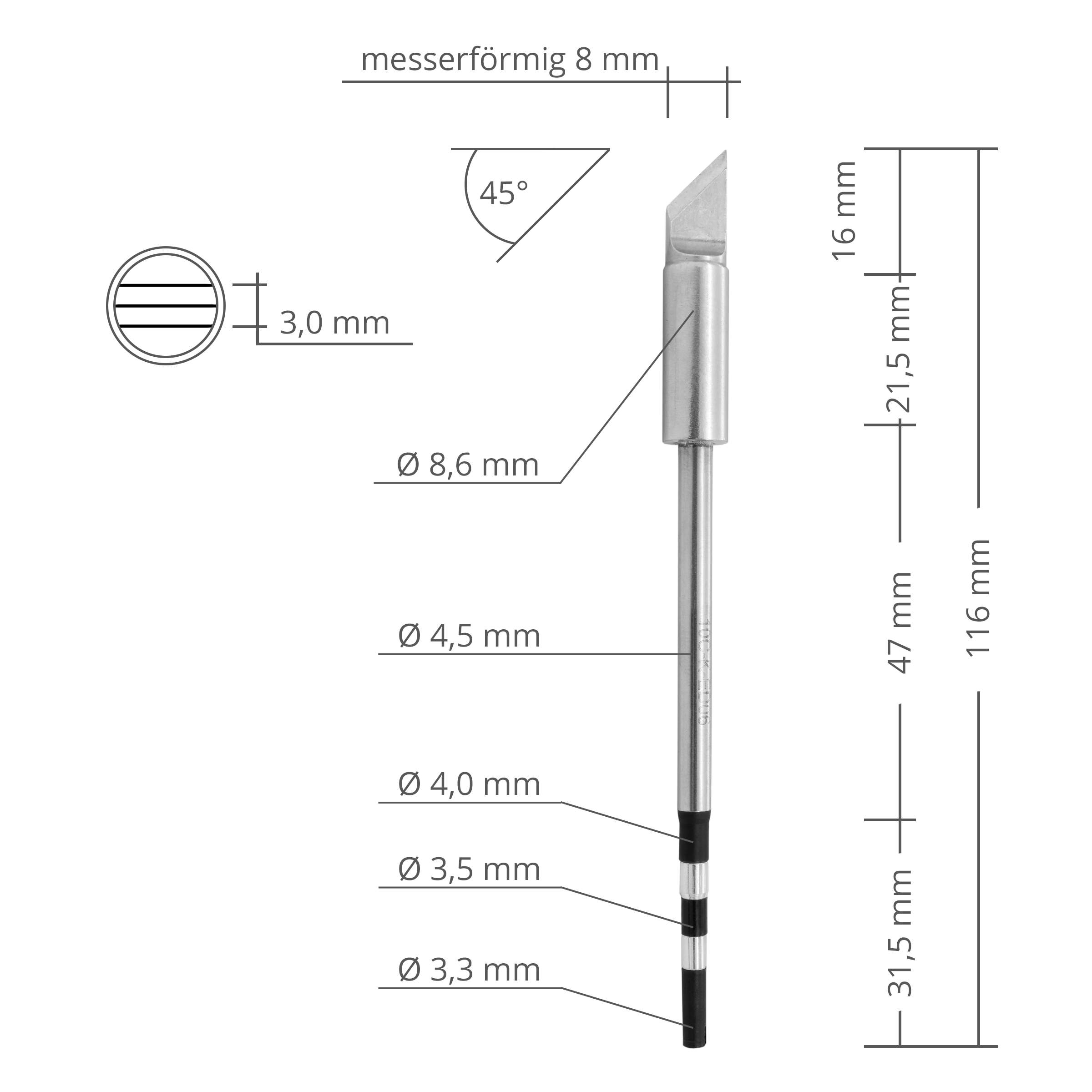

Sur les barrettes et les connecteurs, attaquer chaque broche séparément coûte du temps et provoque une chute de température à chaque contact. Cette cartouche propose à la place une arête de 8,0 mm biseautée à 45° et une lame de 3,0 mm d'épaisseur, assez longue pour atteindre plusieurs contacts à la fois.

Ce que permet l'arête à 45°

• Les 8,0 mm de longueur d'arête couvrent une rangée linéaire, la panne n'a pas à être repositionnée entre les broches.
• Le biseau à 45° offre deux modes de travail, l'arête pour une ligne étroite ou la face inclinée pour davantage de contact.
• La lame de 3,0 mm constitue la plus grande réserve thermique des formes TSS10, la température chute donc plus lentement sur les barrettes massives.
• Tirée le long de la rangée, la face biseautée emporte l'excédent de soudure, ce qui limite les ponts entre broches voisines.
• Panne et corps de chauffe forment une cartouche. Quick annonce pour la série environ 3 secondes de l'ambiante à 300 °C, mesuré sur la panne de 1,6 mm.
• Thermocouple dans la panne et puce portant la valeur d'étalonnage, l'affichage de la station reste comparable après chaque changement.

Caractéristiques techniques

Emploi, livraison et compatibilité

Prévue pour les contacts linéaires, rangées de bornes, cosses à souder, connecteurs et liaisons accessibles par le côté, en maintenance, montage, réparation et reprise. Pour des rangées plus courtes et des espacements réduits, la série propose les couteaux plus petits TSS10C-SK de 5,0 mm et TSS10C-SK-01 de 4,5 mm, et pour une pastille isolée une panne conique. La panne est livrée à l'unité et se monte uniquement sur la station Quick TS10.
