Kartuschen-Lötspitze gerade messerförmig 45°, 4,5 mm breit | Klingenstärke 2,0 mm | 200W-Ausführung | für TS10 Lötstation | mit Kalibrier-Chip - Quick TSS10C-SK-01

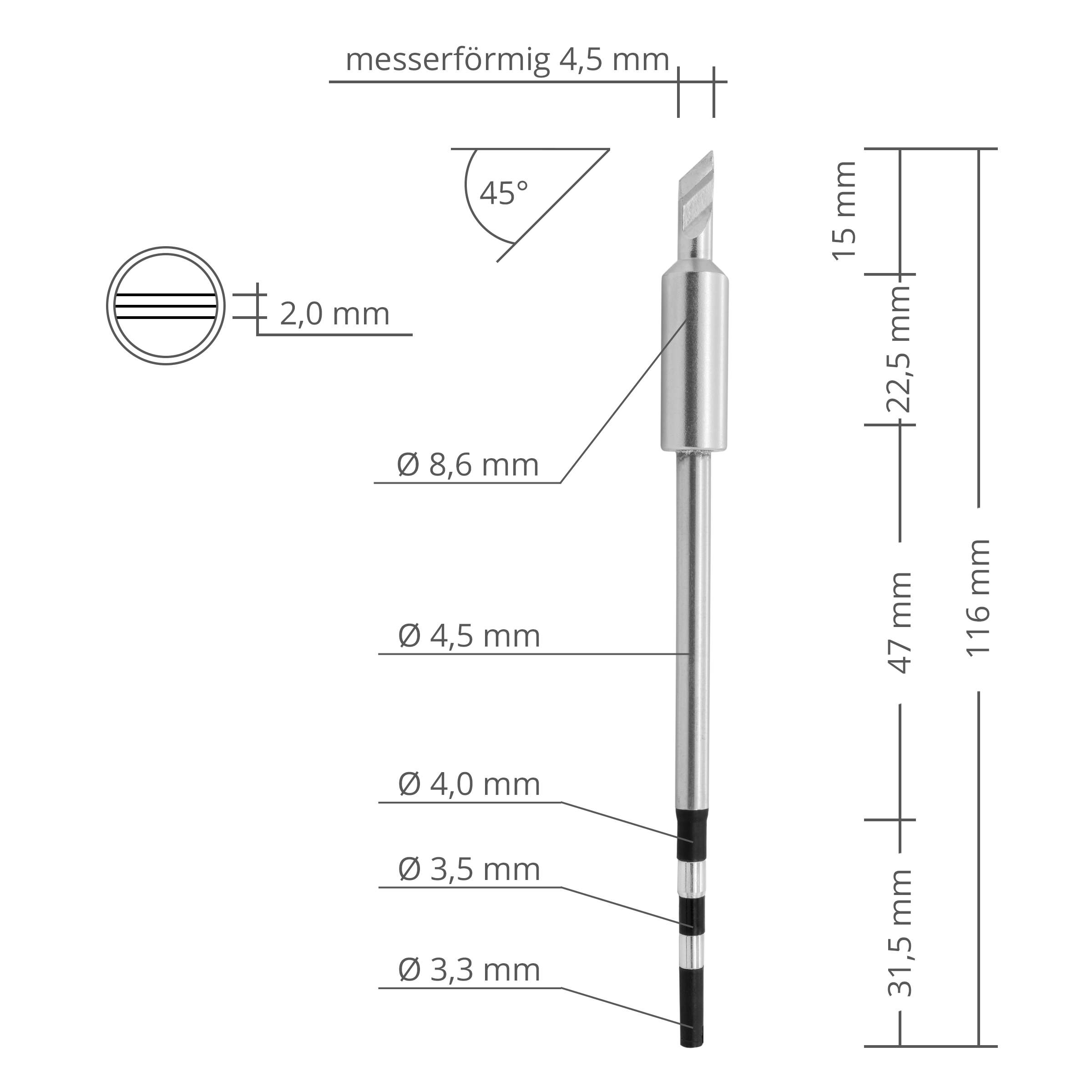

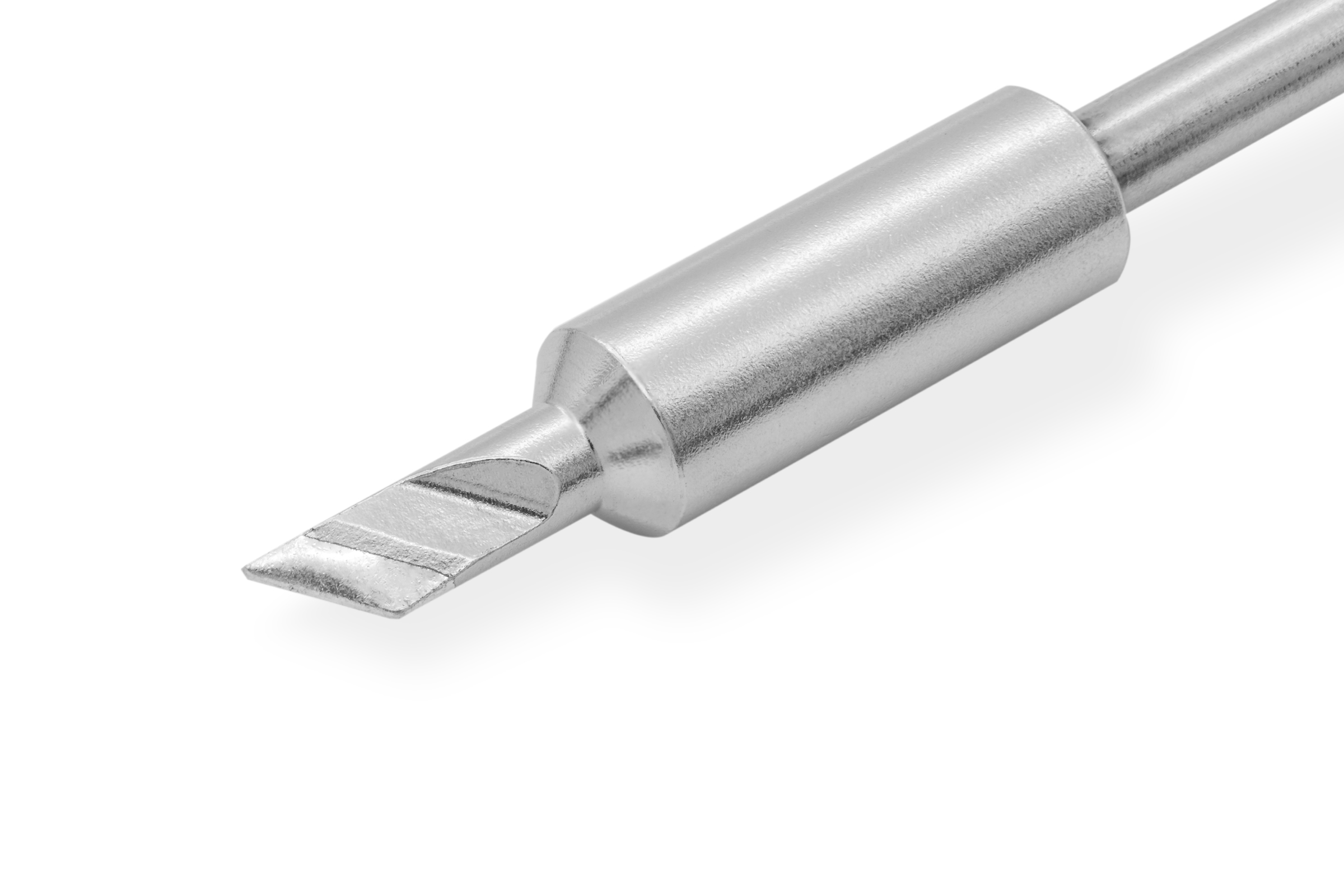

Toutes les rangées de contacts ne sont pas longues. Pour de courtes suites de bornes et des connecteurs rapprochés, une arête de 8 mm est excessive et une pointe ronde trop concentrée. Cette cartouche prend le juste milieu avec une arête de 4,5 mm biseautée à 45° sur une lame de 2,0 mm.

Pourquoi cette petite forme couteau convient

• Les 4,5 mm d'arête couvrent des suites courtes tout en laissant du dégagement vis-à-vis des composants voisins.
• Avec 2,0 mm, la lame est la plus fine des trois formes couteau de la série, un atout dans les positions difficiles.
• Le biseau à 45° offre deux portées, l'arête étroite pour une pastille isolée et la face inclinée pour plus de transfert thermique.
• Tirée le long de la rangée, la face emporte l'excédent de soudure et réduit les ponts entre broches.
• Panne et corps de chauffe forment une cartouche. Quick annonce pour la série environ 3 secondes de l'ambiante à 300 °C, mesuré sur la panne de 1,6 mm.
• Thermocouple dans la panne et puce portant la valeur d'étalonnage, l'affichage de la station reste comparable après un changement.

Caractéristiques techniques

Emploi, livraison et compatibilité

Prévue pour de courts contacts linéaires, rangées de bornes, cosses à souder, connecteurs et liaisons accessibles par le côté, en maintenance, montage, réparation et reprise. Si l'arête est trop courte, la série propose la TSS10C-SK de 5,0 mm et la TSS10C-K de 8,0 mm. Pour une pastille fine isolée, une panne conique comme la TSS10C-B répond mieux. La panne est livrée à l'unité et se monte uniquement sur la station Quick TS10.
