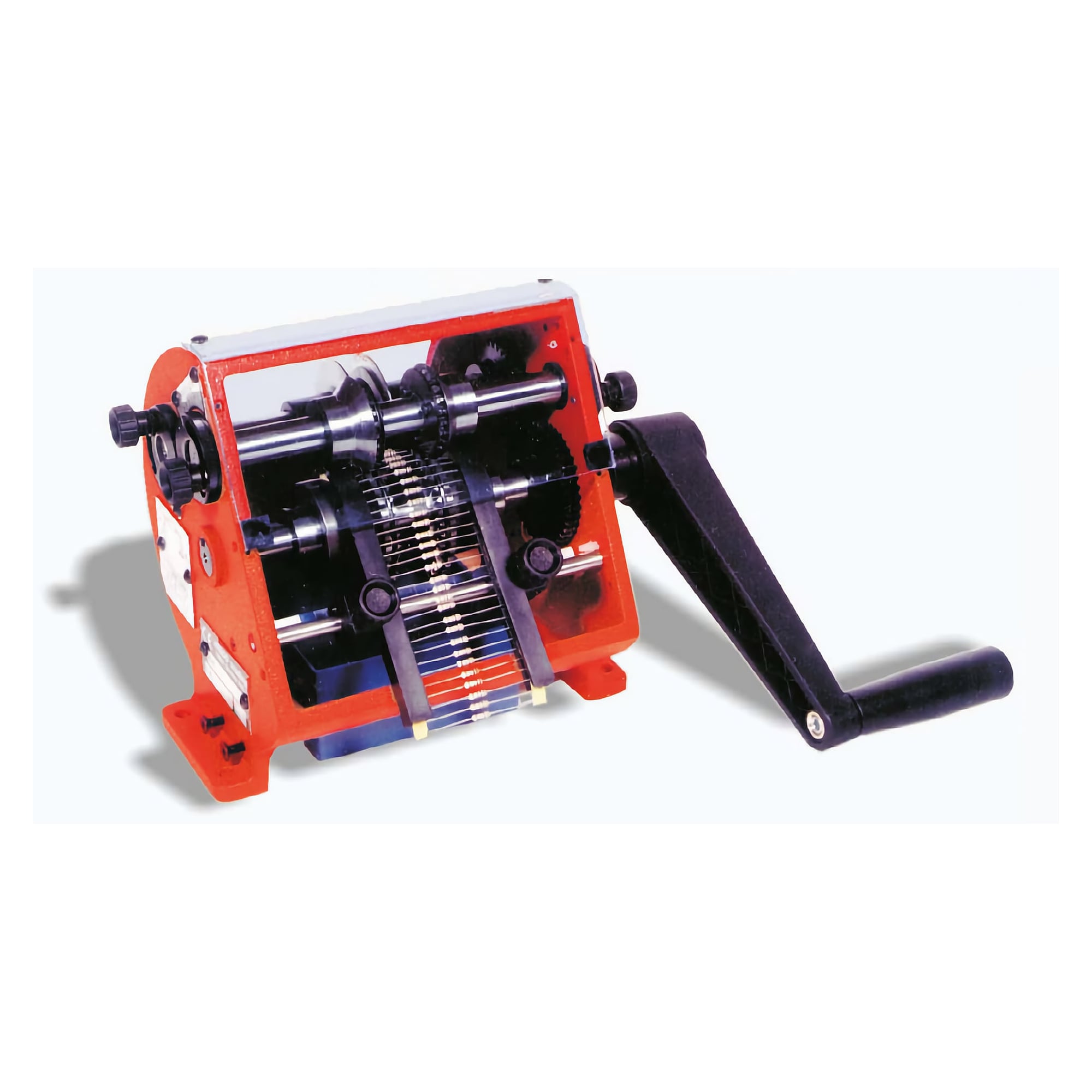

Machine de coupe et pliage avec boucle Superform/AP Z 3,1 mm pour fil 1-1,3 mm - Iteco 7915102A

La Superform/AP 7915.102A coupe et plie les composants axiaux en bande et forme en plus une boucle sur chaque patte, ce qui maintient le composant dans la carte jusqu'au brasage. Cette version travaille avec la cote de formage Z 3,1 mm et accepte des pattes de 1 à 1,3 mm.

Caractéristiques

• Boucle sur les deux pattes: le composant reste en place et la carte peut être retournée avant brasage sans reprise.
• Cote de formage Z 3,1 mm, les modèles voisins travaillent en Z 3,9 mm (7915.102C) et Z 5 mm (7915.102E).
• Diamètre de pattes de 1 à 1,3 mm, adapté aux résistances et diodes de puissance moyenne.
• Pas P réglable librement de 6,5 à 60 mm, cote C de 1,2 à 10 mm.
• Cadence jusqu'à 20 000 pièces par heure avec entraînement par manivelle.
• Deux roues de coupe seule en option permettent d'obtenir une forme en U sans boucle.

Caractéristiques techniques

Applications

Préparation des composants axiaux pour le brasage à la vague, assemblage de cartes où les composants doivent rester en place avant brasage, petites et moyennes séries avec changements de pas fréquents.

Accessoires et contenu de la livraison

La machine est livrée en version manuelle. Accessoires du programme Iteco: porte-bobine BR6 (7915.185), alimentateur vrac CS10 pour composants axiaux (7915.180), motorisation 230 V (7915.030) ou 115 V (7915.031) pour Superform/A-AP-S-V-R et pédale de commande 600.023. En option, deux roues de coupe seule remplacent les roues coupe et formage et permettent d'obtenir une forme en U sans boucle.

Origine

Superform est une gamme d'Iteco Trading, Italie. La machine est purement mécanique et, en version manuelle, ne nécessite ni alimentation électrique ni air comprimé.
