Support de circuits imprimés TOP-342 à positionnement XY pour brasage sélectif TOP-375 - A1-ESD TOP-342

Name: Support de circuits imprimés TOP-342 à positionnement XY pour brasage sélectif TOP-375 - A1-ESD TOP-342
Brand: A1-ESD
SKU: WL23190
Price: 1018.00 EUR
Availability: InStock

A1-ESD ✓ Produit original Neuf Made in Japan

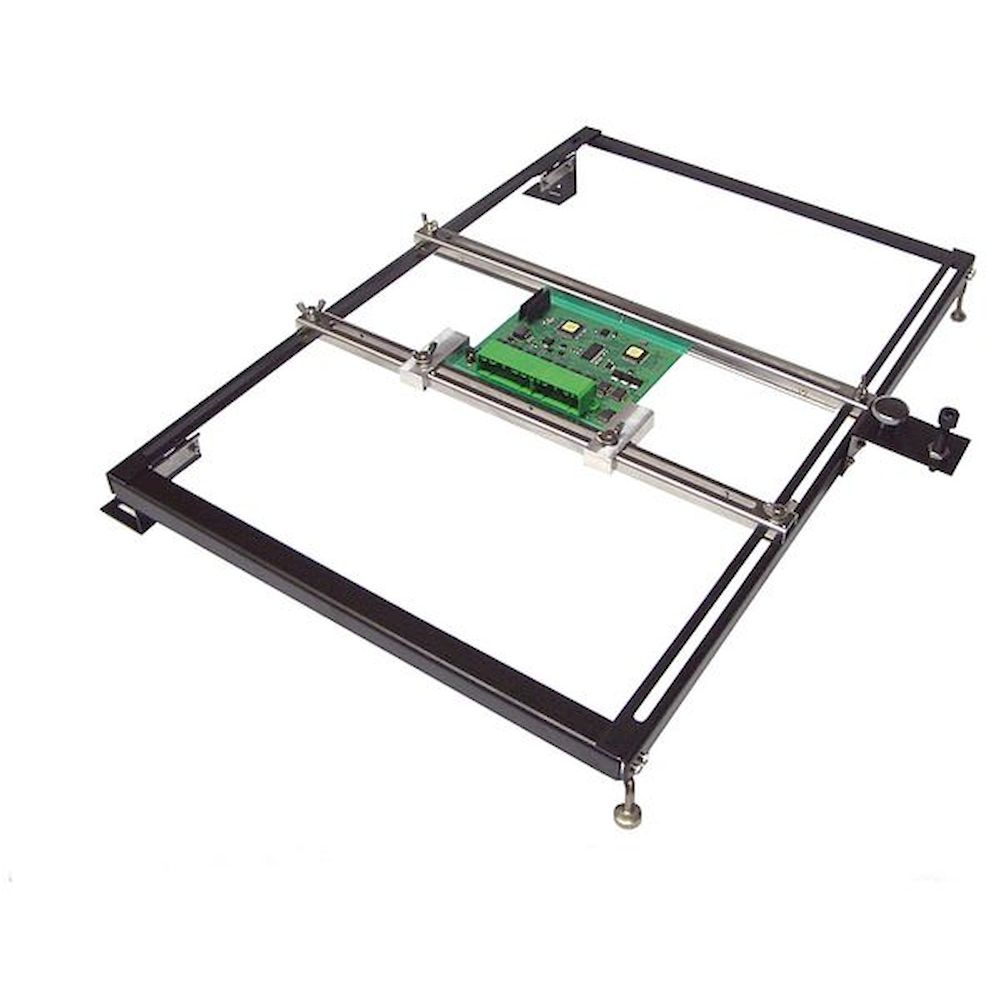

Le support TOP-342 maintient des cartes de 30 x 10 à 250 x 350 mm au-dessus du bain du TOP-375 et les positionne de 300 mm en X et 500 mm en Y. Avec l'entraînement TOP-341, le cycle devient semi-automatique.

1 018,00 €

hors TVA

Article WL23190

Réf. fabricant TOP-342

Question sur l'article

Fiche technique (PDF)

Revendeur spécialisé depuis 2009
Paiement sur facture pour les clients réguliers
Expédition mondiale
Questions techniques clarifiées avec le fabricant

Description

Un brasage sélectif reproductible commence par une carte bien guidée. Le TOP-342 maintient la carte en sécurité et amène les points de brasure l'un après l'autre sur la buse grâce au positionnement XY.

Points forts

Format de carte de 30 x 10 à 250 x 350 mm
Positionnement XY de 300 mm en X et 500 mm en Y
Poids de seulement 1,5 kg
Extensible avec l'entraînement TOP-341 (contrôleur de levage)

Domaines d'application

Brasage sélectif de petites et moyennes séries sur le TOP-375, positionnement répétable avec des formats de carte variables.

Données techniques

Caractéristique	Valeur
Type de produit	support de circuits imprimés
Compatible avec	TOP-375
Format de carte min.	30 x 10 mm
Format de carte max.	250 x 350 mm
Course X	300 mm
Course Y	500 mm
Dimensions (H x l x P)	430 x 380 x 570 mm
Poids	1,5 kg
Option	entraînement TOP-341 (contrôleur de levage)
Unité de vente	1 pièce
Fabricant	A1-ESD
Fabricant Nr.	TOP-342
Numéro de tarif douanier	85159020
Informations sur le fabricant du GPSR	A1-ESD equipment GmbH. Keldersstr. 15, DE-42697 Solingen, www.esd.equipment
État de l'article	Neuf
Authenticité de l'article	Produit original
Pays d'origine	Japon
