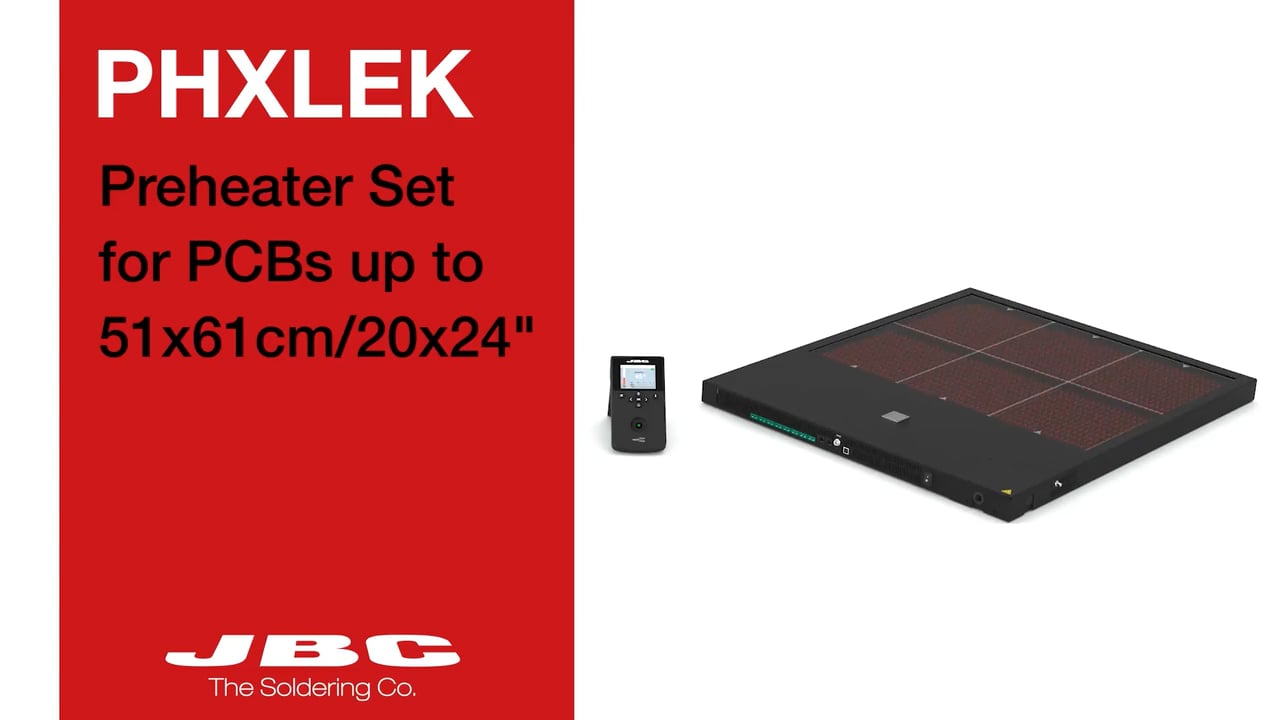

Préchauffage IR 5400 W pour PCB jusqu'à 51 x 61 cm, 230 V, avec support PCB - JBC PHXLE-2KA
Préchauffage infrarouge haute puissance de 5400 W pour le réchauffage uniforme de grandes cartes jusqu'à 510 x 610 mm. Six zones de chauffe commutables indépendamment et jusqu'à huit thermocouples assurent un contrôle précis de la température lors du soudage de réparation et de reprise. Livré avec le support PCB PHXL-SA.
- Revendeur spécialisé depuis 2009
- Paiement sur facture pour les clients réguliers
- Expédition mondiale
- Questions techniques clarifiées avec le fabricant
Description
Le JBC PHXLE-2KA est un préchauffage infrarouge haute puissance pour le réchauffage uniforme de très grandes cartes imprimées, par exemple en électronique de communication, aéronautique et industrielle. Le préchauffage réduit le stress thermique lors du soudage et du dessoudage de grands ensembles et permet une reprise fiable et reproductible.
Avantages
- Puissance de crête de 5400 W pour un chauffage rapide et uniforme des grands ensembles.
- Surface de chauffe jusqu'à 510 x 610 mm avec six zones commutables indépendamment, pour appliquer la chaleur uniquement là où elle est nécessaire.
- Jusqu'à huit thermocouples de type K et 22 profils utilisateur (jusqu'à 16 étapes chacun) pour un contrôle reproductible de la température.
- Livré avec le support PCB PHXL-SA à trois positions de hauteur pour un maintien sûr de cartes de tailles différentes.
Applications
Préchauffage de grandes cartes PCBA avant le soudage de réparation et de reprise, reprise de BGA, remplacement de composants sur cartes multicouches et tout procédé exigeant un profil de température uniforme sur une grande surface.
Normes
Sécurité ESD selon ANSI/ESD S20.20 / IEC 61340-5-1. CE, RoHS.
Données techniques
| Puissance de crête | 5400 W |
|---|---|
| Tension d'alimentation | 230 V |
| Plage de température | 50 à 250 °C / 120 à 482 °F |
| Surface de chauffe | jusqu'à 510 x 610 mm, 6 zones indépendantes |
| Mesure de température | thermocouple de type K (jusqu'à 8 connexions) |
| Profils | 22 profils utilisateur, jusqu'à 16 étapes chacun |
| Interfaces | USB-B (firmware), USB-A (logiciel PC), RS-232 (robot), port console, port pédale |
| Durée de fonctionnement maximale | 600 min ou indéfinie |
| Dimensions de l'unité de chauffe | 790 x 664 x 42 mm |
| Poids | 23,0 kg |
| Fabricant | JBC |
| Fabricant Nr. | PHXLE-2KA |
| Numéro de tarif douanier | 85151100 |
| Informations sur le fabricant du GPSR | JBC Soldering SL, Ramón y Cajal 3, ES-08750 Molins De Rei, www.jbctools.com |
| État de l'article | Neuf |
| Authenticité de l'article | Produit original |
| Pays d'origine | Espagne |
| Norme | ANSI/ESD S20.20 |
| Certification | IEC 61340-5-1 |
| Puissance (W) | 5400 W |
| Température (max.) | jusqu'à 300 °C |
Contenu de la livraison
- Unité de chauffe PHXLE-2KA
- Console
- Support PCB PHXL-SA
- Supports métalliques pour PCB
- 3 thermocouples de type K
- Ruban Kapton
