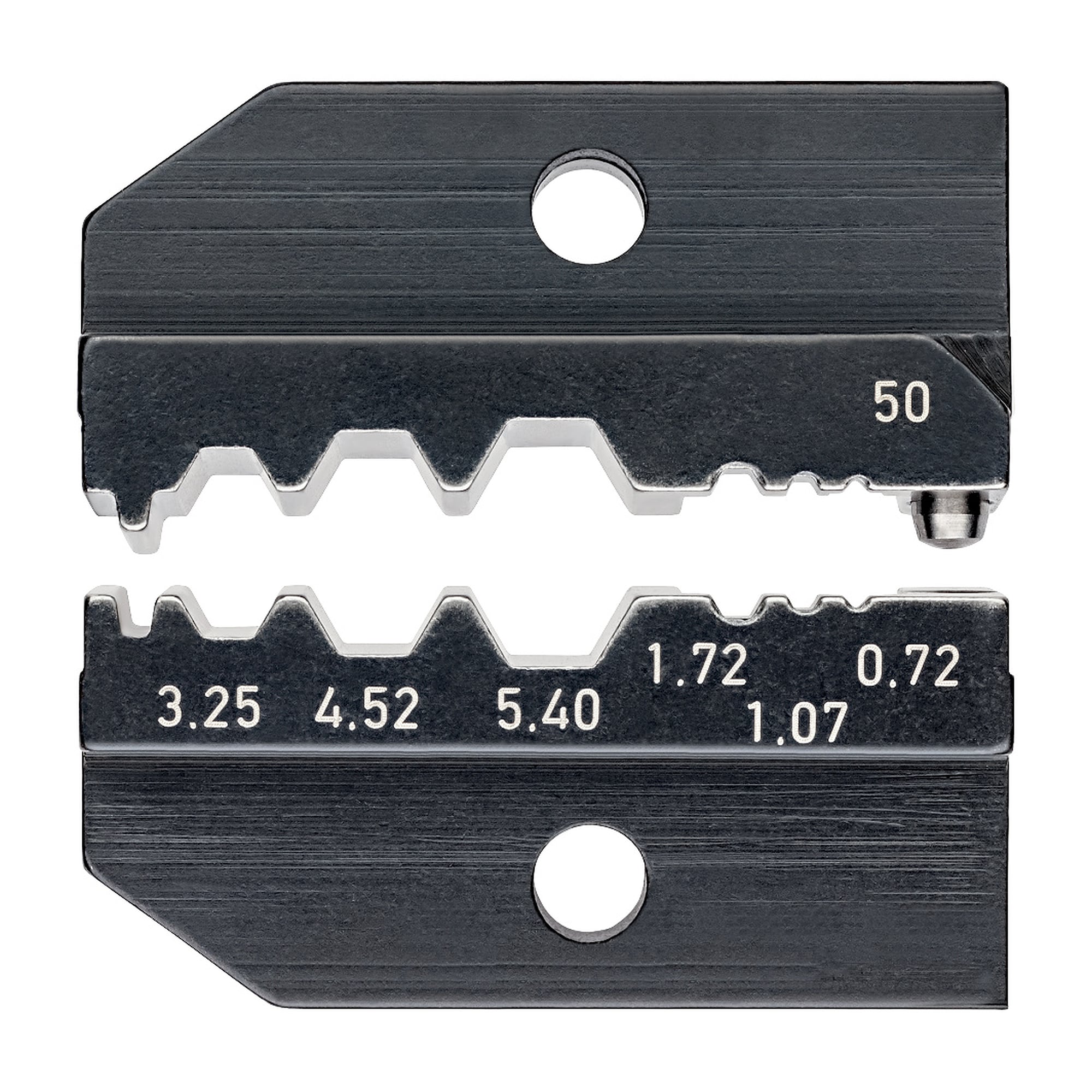

Matrice de sertissage pour connecteurs coaxiaux RG 58, RG 174, RG 188, RG 316 - Knipex 97 49 50

Les connecteurs coaxiaux exigent des dimensions hexagonales différentes pour l'âme et pour la bague de blindage, sinon l'affaiblissement augmente. La matrice de sertissage 97 49 50 offre six empreintes aux dimensions 3,25, 4,52, 5,4, 1,72, 1,07 et 0,72 mm et couvre ainsi les câbles RG 58, RG 174, RG 188 et RG 316. Elle mesure 50 x 17 mm et pèse 48 g.

Avantages

• Six empreintes hexagonales dans une seule matrice, donc aucun changement d'outil entre l'âme et le blindage.
• Dimensions de sertissage 3,25, 4,52, 5,4, 1,72, 1,07 et 0,72 mm selon le fabricant, adaptées aux manchons 3,9, 5,4, 6,4, 2,1, 1,3 et 0,95.
• Prévue pour les connecteurs coaxiaux RG 58, RG 174, RG 188 et RG 316 ainsi que pour le téléphone de voiture.
• Interchangeable : la même pince à sertir continue de travailler avec toutes les matrices de la série 97 49 xx.
• Avec 48 g pour 50 x 17 mm, assez légère pour le service mobile.

Données techniques

Domaines d'utilisation

Technique antenne et radio, réseaux et vidéo, montage automobile et service. Partout où des connecteurs coaxiaux sont posés sur des câbles RG fins et où les bagues de blindage doivent être serties proprement.

Normes et conformité

Selon le fabricant, cette matrice de sertissage contient des substances extrêmement préoccupantes au sens du règlement REACH. La directive RoHS n'est pas applicable à ce produit.
