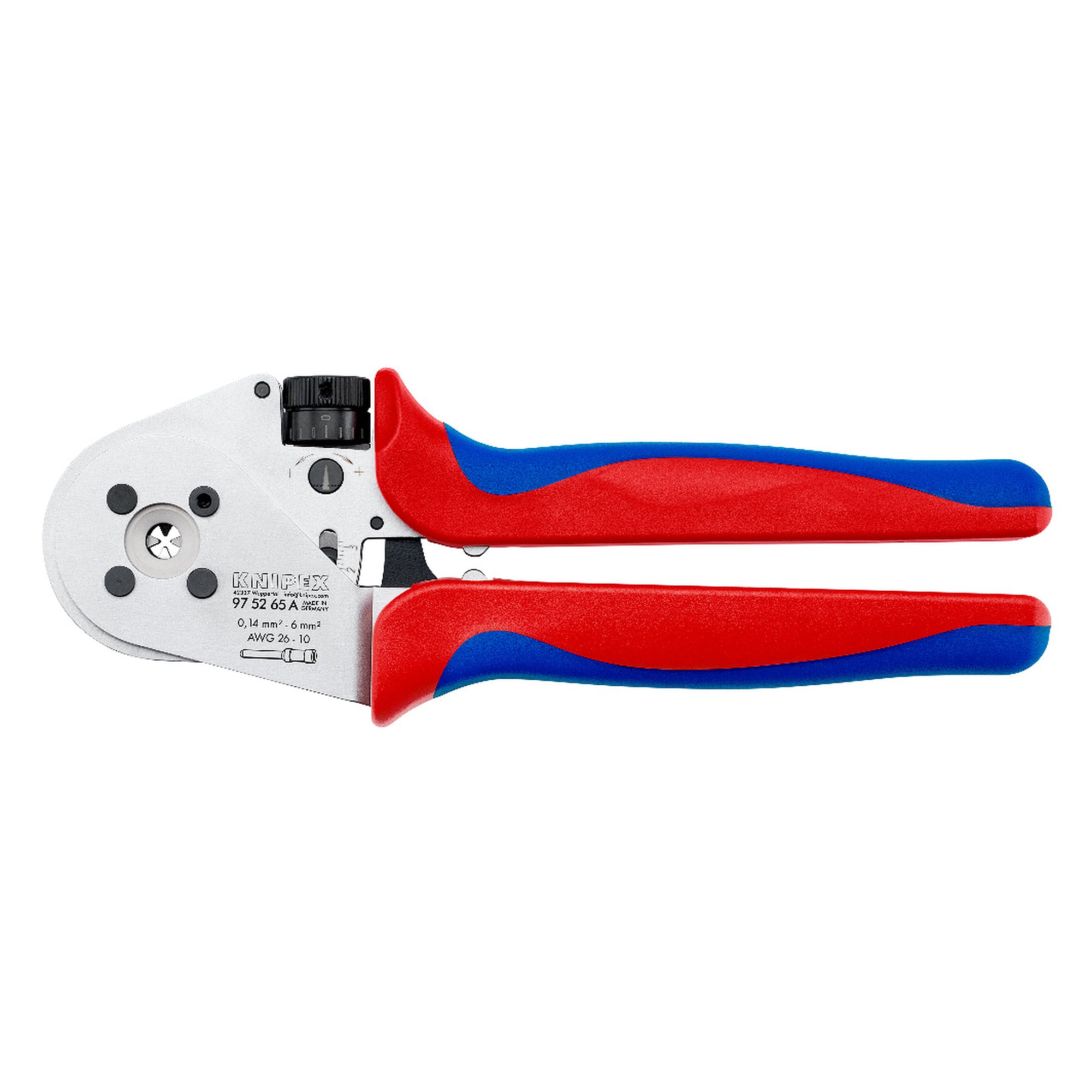

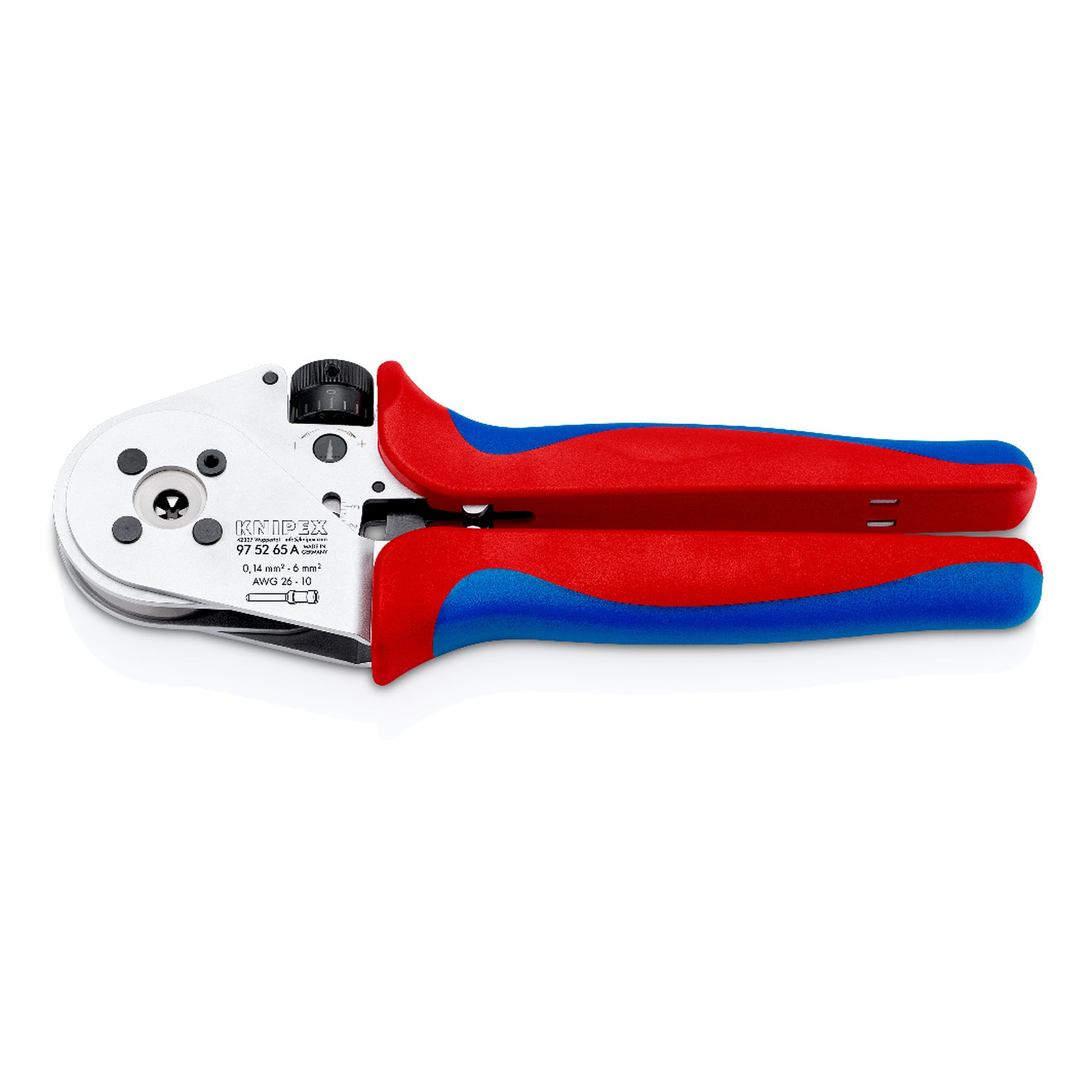

Pince à sertir à quatre points pour contacts tournés, pince de base sans positionneur, 0,14 à 6 mm² - Knipex 97 52 65 A

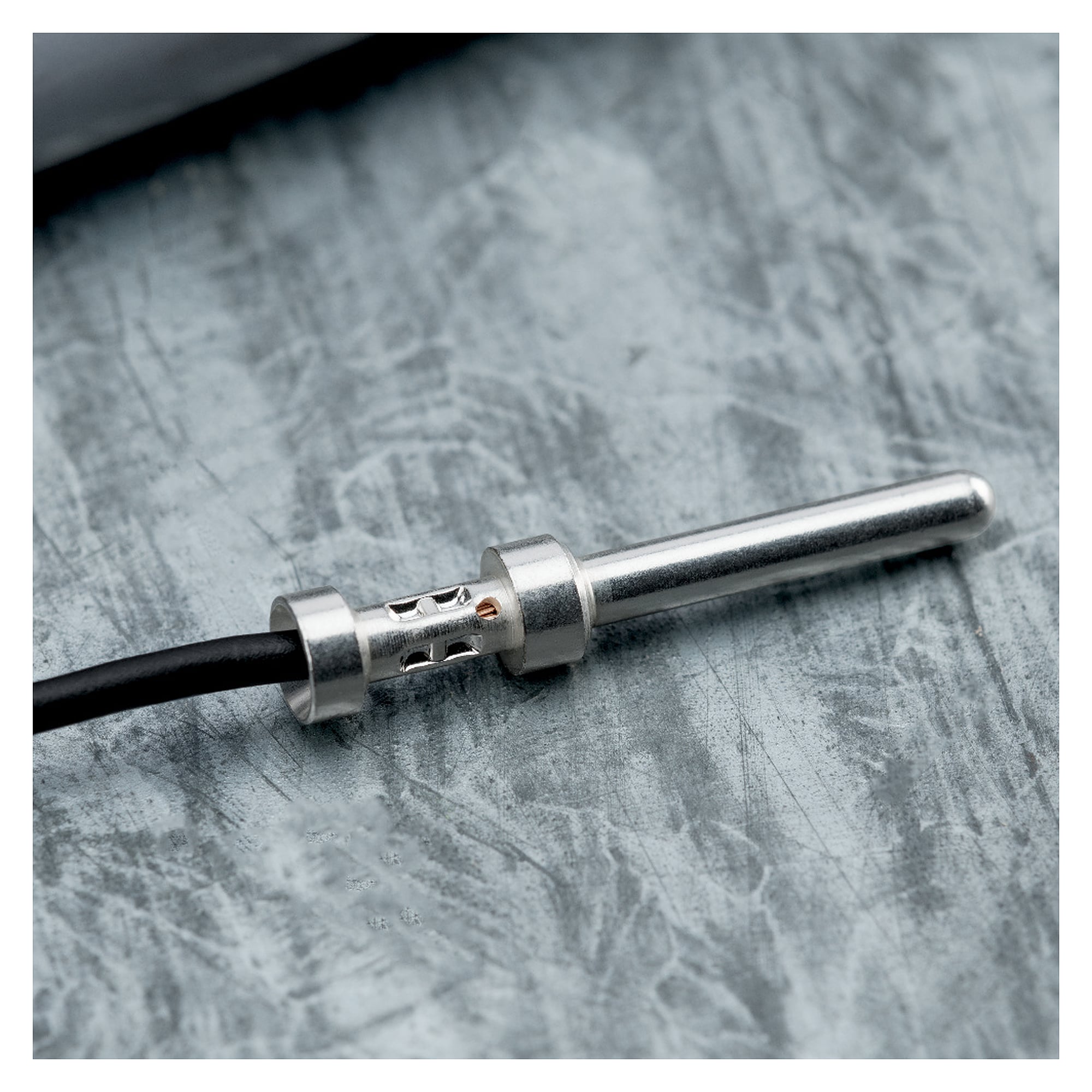

Les contacts tournés de Harting, Ilme, Phoenix, Amphenol, Walther, HTS, Contact ou Weidmüller exigent chacun une cote de sertissage propre. La pince à sertir à quatre points 97 52 65 A couvre la plage de 0,14 à 6 mm² et permet de régler l'avance des mandrins sur chaque contact à la molette, par pas de 0,01 mm. Un tableau de détermination des valeurs de réglage est fourni.

Avantages

• Pince de base sans positionneur, adaptée aux contacts tournés mâles et femelles de différents fabricants.
• Réglage fin de la pression selon la section du conducteur à l'aide de la molette, par pas de 0,01 mm.
• Sertissage fiable grâce à l'avance synchronisée des quatre mandrins, le contact est comprimé uniformément.
• Qualité de sertissage constante et processus sécurisé grâce au verrouillage de gâchette conforme à IEC 60352, déverrouillable.
• Vérification du réglage de base à l'aide de la broche de contrôle fournie, avec un tableau des valeurs de réglage.

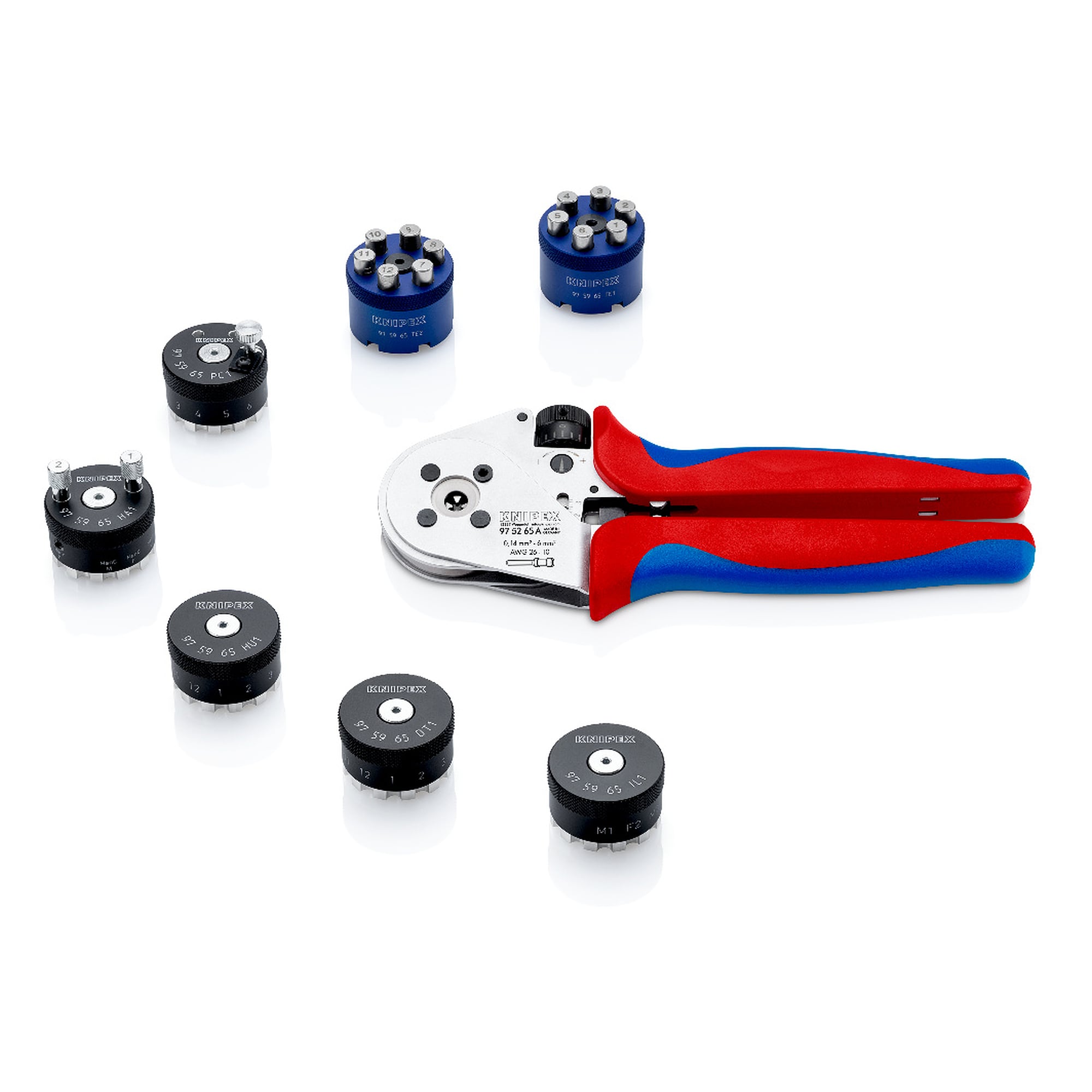

• Les positionneurs disponibles séparément permettent le positionnement exact des contacts, diamètre jusqu'à 7,5 mm.

Données techniques

Domaines d'utilisation

Confection de connecteurs rectangulaires et circulaires en construction mécanique, automatisation, ferroviaire et installations industrielles. Partout où des contacts tournés de différents fabricants doivent être sertis de façon reproductible avec un seul outil.

Normes et conformité

Le verrouillage de gâchette est conforme à la norme IEC 60352 pour les connexions sans soudure. Selon le fabricant, la pince contient des substances extrêmement préoccupantes au sens de REACH et satisfait aux exigences de la directive RoHS.
