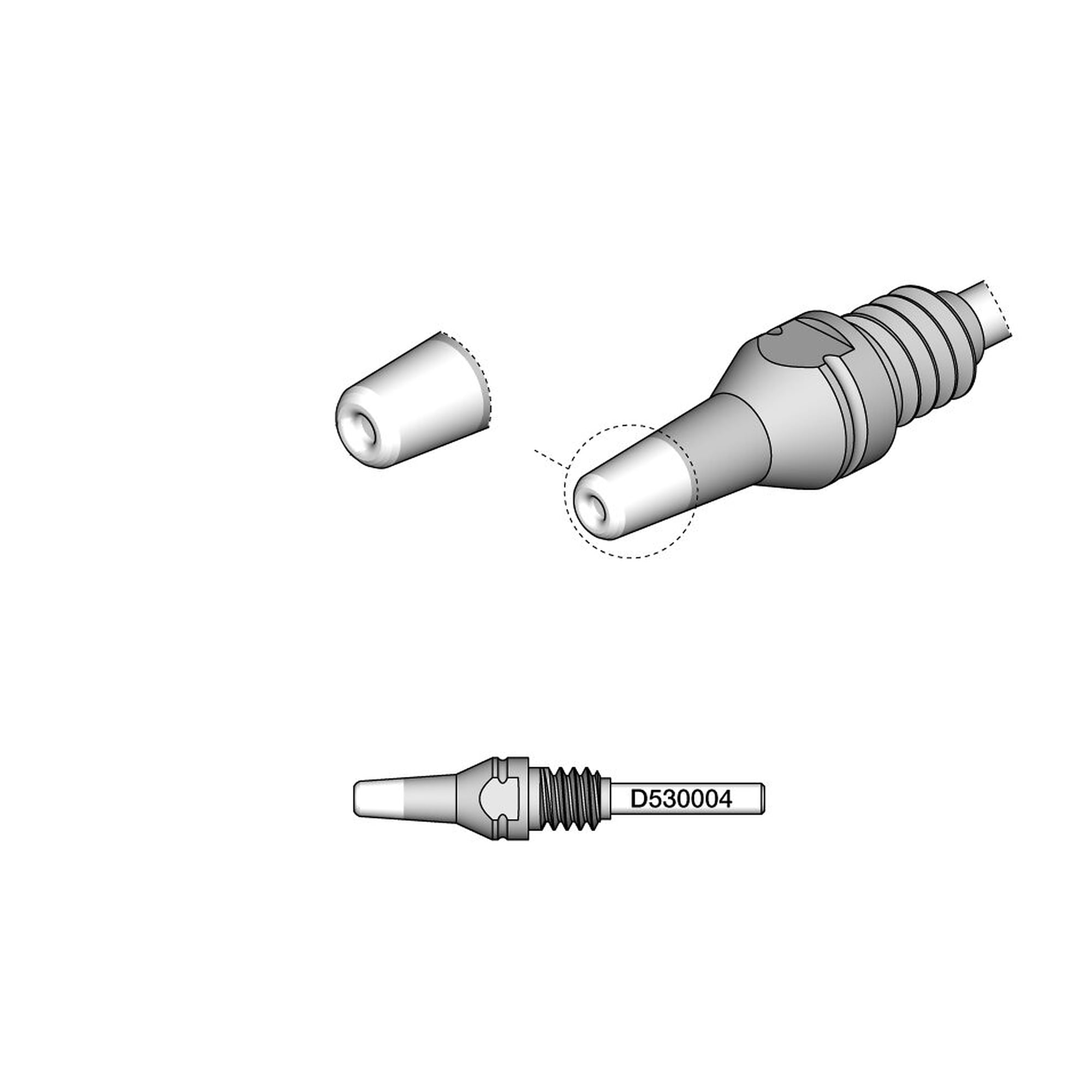

Panne à dessouder THT Ø int. 1,3 mm Ø ext. 3,2 mm pour fer DT530 - JBC D530004

Lors du dessoudage de composants traversants, l'ajustement de la panne décide du résultat. La D530004 entoure les broches jusqu'à 1,1 mm grâce à un diamètre intérieur de 1,3 mm, et le jeu annulaire restant conduit l'air d'aspiration autour de la broche pour extraire l'étain fondu du perçage. Le diamètre extérieur de 3,2 mm maintient la chaleur là où elle est utile.

Ce que la panne apporte à l'établi

• Diamètre intérieur 1,3 mm pour des broches jusqu'à 1,1 mm, le canal d'aspiration reste dégagé.
• Diamètre extérieur 3,2 mm, l'apport de chaleur reste limité à la pastille et à la broche.
• Un faible écart entre la broche et la panne avec une circulation d'air libre raccourcit le temps de contact.
• Série D530 à perçage droit, le cylindre se dégage rapidement après usage.
• La pièce à main associée est le fer à dessouder DT530, le changement de panne se fait sans modifier la station.

Caractéristiques techniques

Domaines d'utilisation

Réparation et reprise sur cartes assemblées, dépose de barrettes, de connecteurs et de composants traversants, postes de service en fabrication électronique et en maintenance.

Compatibilité et contenu de la livraison

La panne appartient à la série D530 et fonctionne sur le fer à dessouder DT530. La livraison comprend une pièce de forme S1.
