Station de soudage à alimentation automatique sans perforation, 150 W, fil 0,7 à 0,78 mm - JBC ALE-207A

Alimenter à la main des points de brasage répétitifs coûte du temps et donne un volume d'étain différent à chaque fois. La ALE-207A amène automatiquement le fil de 0,7 à 0,78 mm, à 55 mm/s et avec 150 W à la panne. Le fer reste dans une main, la seconde tient la carte.

Avantages en détail

• 150 W de puissance de chauffe et une plage de travail de 90 à 450 °C, les plans de masse et les connecteurs sont brasés en un temps de contact court.
• Version sans perforation du fil, adaptée au diamètre de 0,7 à 0,78 mm et donc aux quantités d'étain fines à moyennes.
• Avance de 55 mm/s et trois modes de travail, à savoir continu, alterné et mode de programmation avec vitesse et longueur de fil réglables.

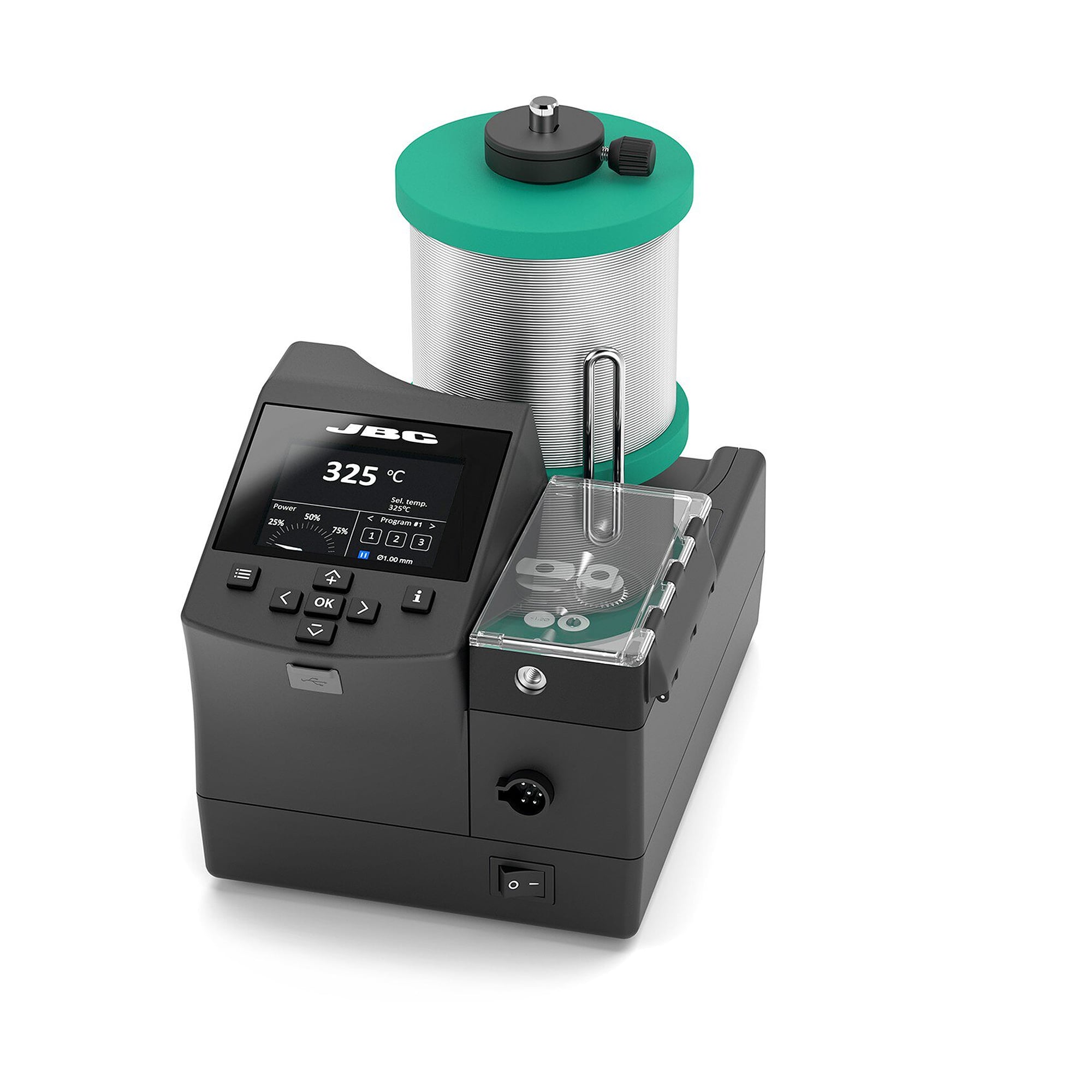

• Réception de bobines de fil jusqu'à 2 kg, 100 mm de hauteur et 100 mm de diamètre au maximum, ce qui réduit les changements de bobine par poste.
• Interface de données avec accès à distance pour la traçabilité et les mises à jour logicielles, les données de process restent documentées.

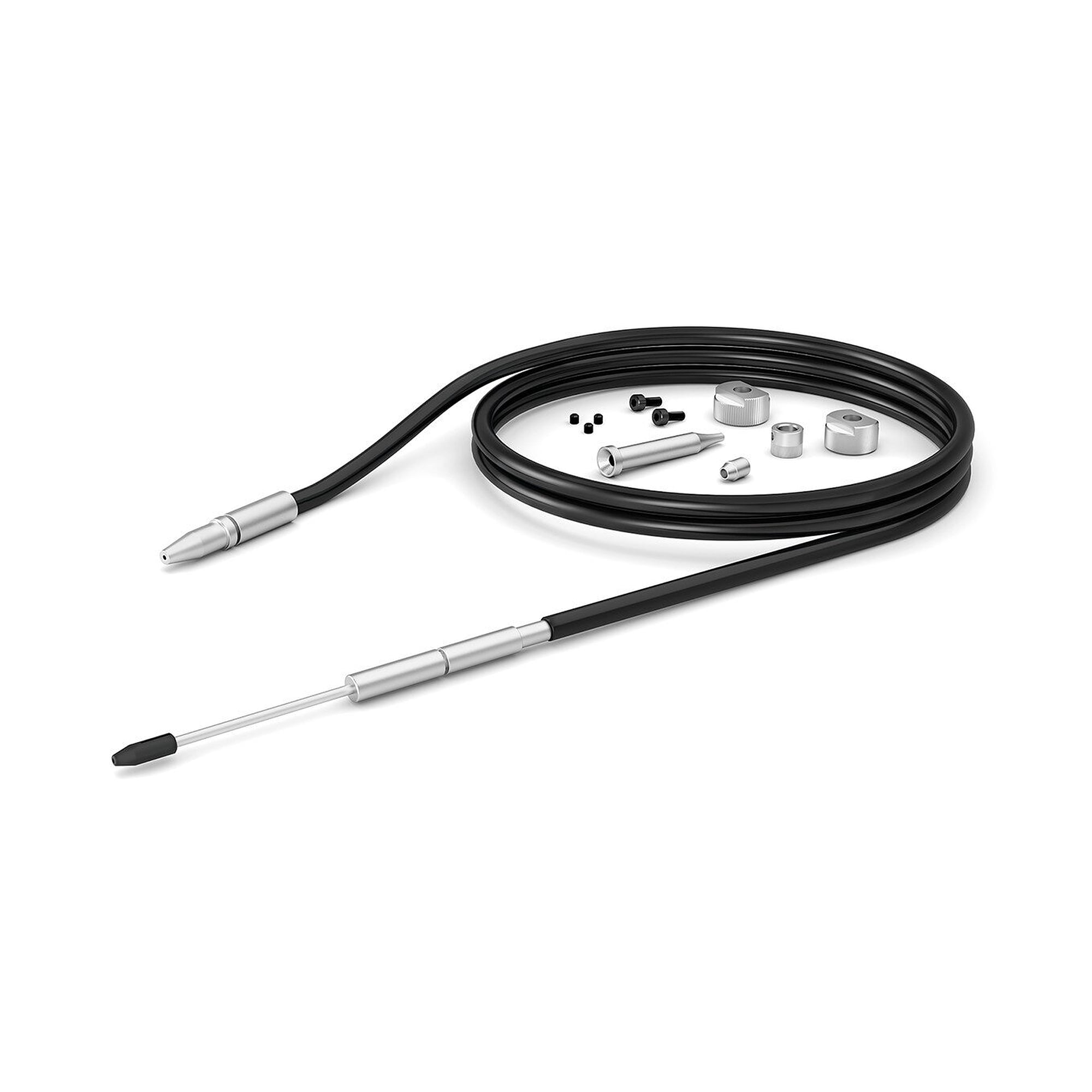

• Le kit de guidage GALE07D-A pour 0,7 à 0,78 mm est monté en usine, d'autres kits pour d'autres diamètres de fil sont disponibles séparément.

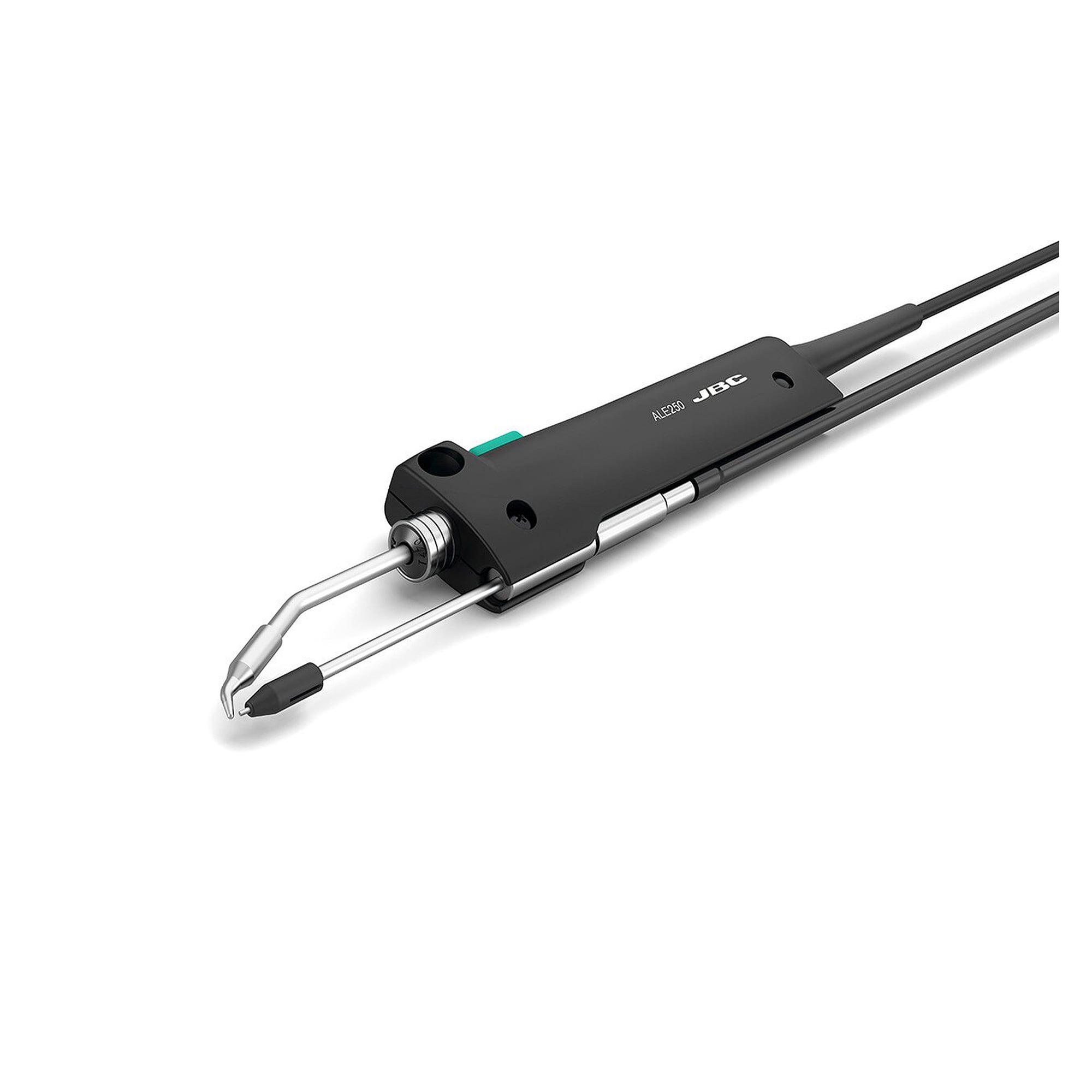

• Le fer automatique ALE250 et toute la série de pannes C250 fonctionnent sur cette station, un changement de forme prend quelques secondes.

Caractéristiques techniques

Domaines d'application

Points de brasage répétitifs en fabrication électronique, sur connecteurs, borniers de carte et composants traversants. Également en retouche, réparation, banc d'essai et laboratoire.

Compatibilité et contenu de la livraison

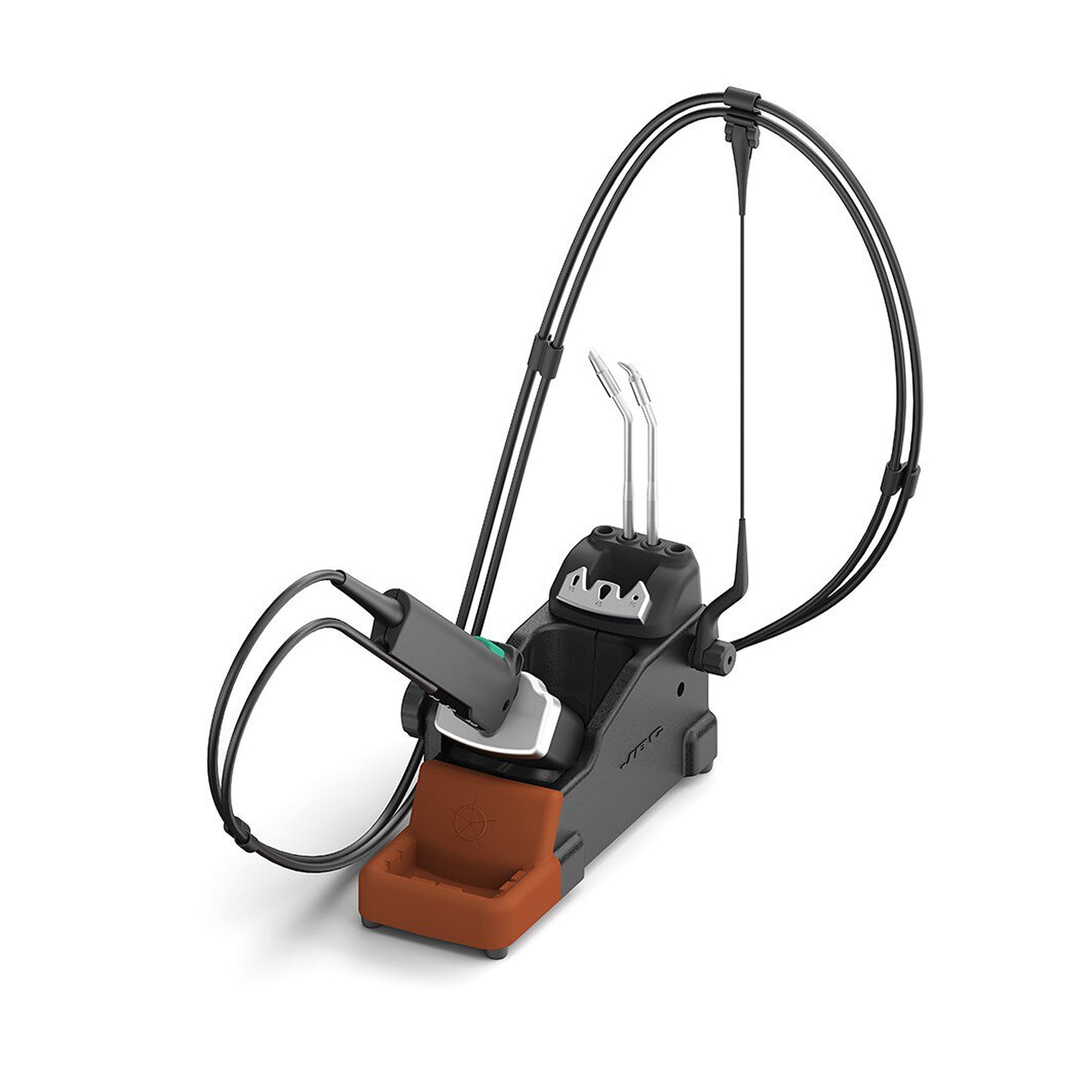

La station fonctionne avec le fer à souder automatique ALE250 et les pannes de la série C250. Selon le tableau de caractéristiques du fabricant, la livraison comprend : Station de soudage ALE-207UA, Kit de guidage de fil GALE07D-A, Fer à souder ALE250, Support de fer ALES, Pédale P-405, Porte-pannes SCH, Panne C250403, Pince plate ESD PLR195. Le fil de soudure n'en fait pas partie. Les roues de guidage du kit sont déjà montées, un autre diamètre de fil demande son propre kit de guidage.

Exécution et conformité

Exécution monocanal pour 230 V, dimensions du boîtier 235 x 170 x 112 mm. Le tableau de caractéristiques du fabricant indique la station comme conforme ESD. Le fabricant est JBC Soldering SL, Molins de Rei, Espagne.
