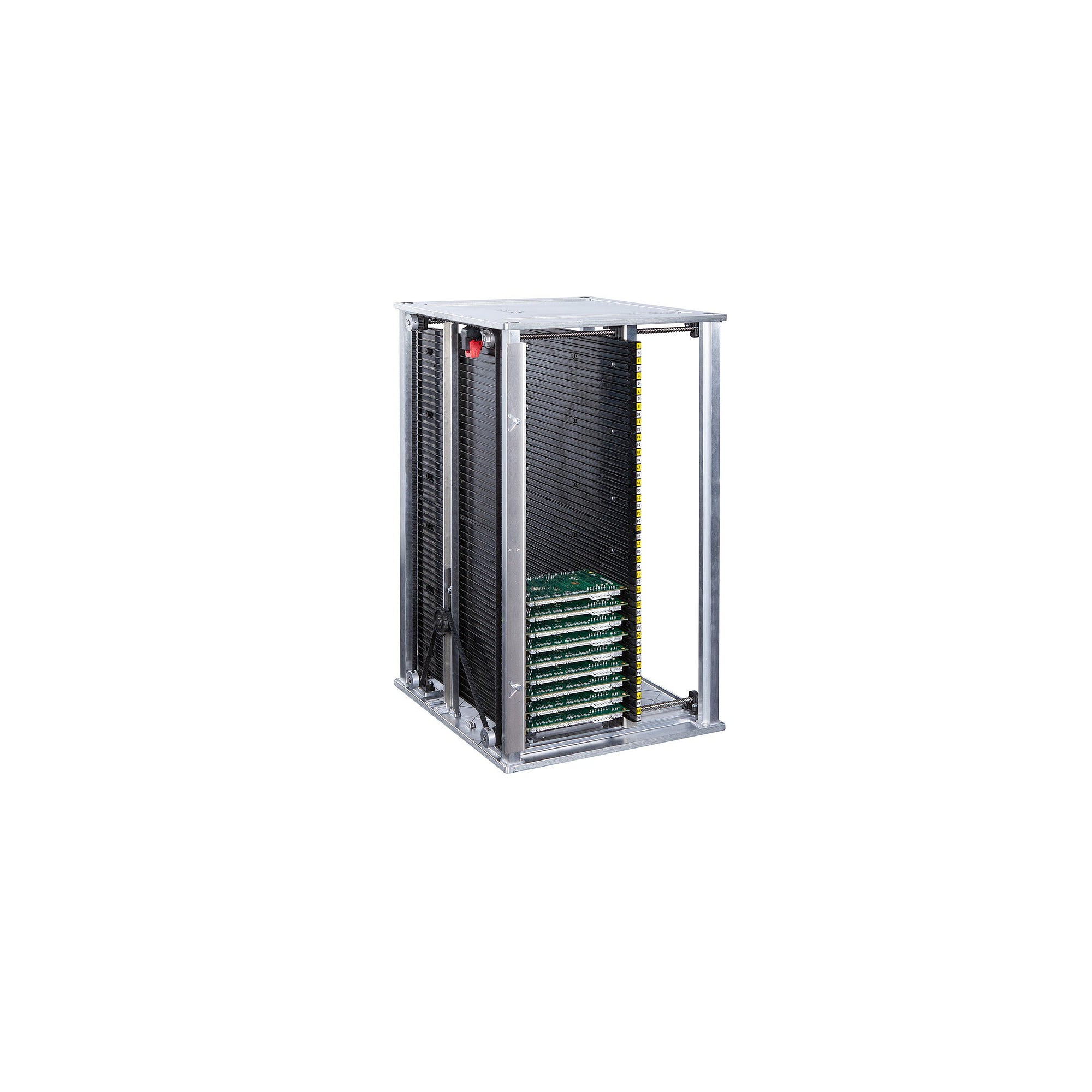

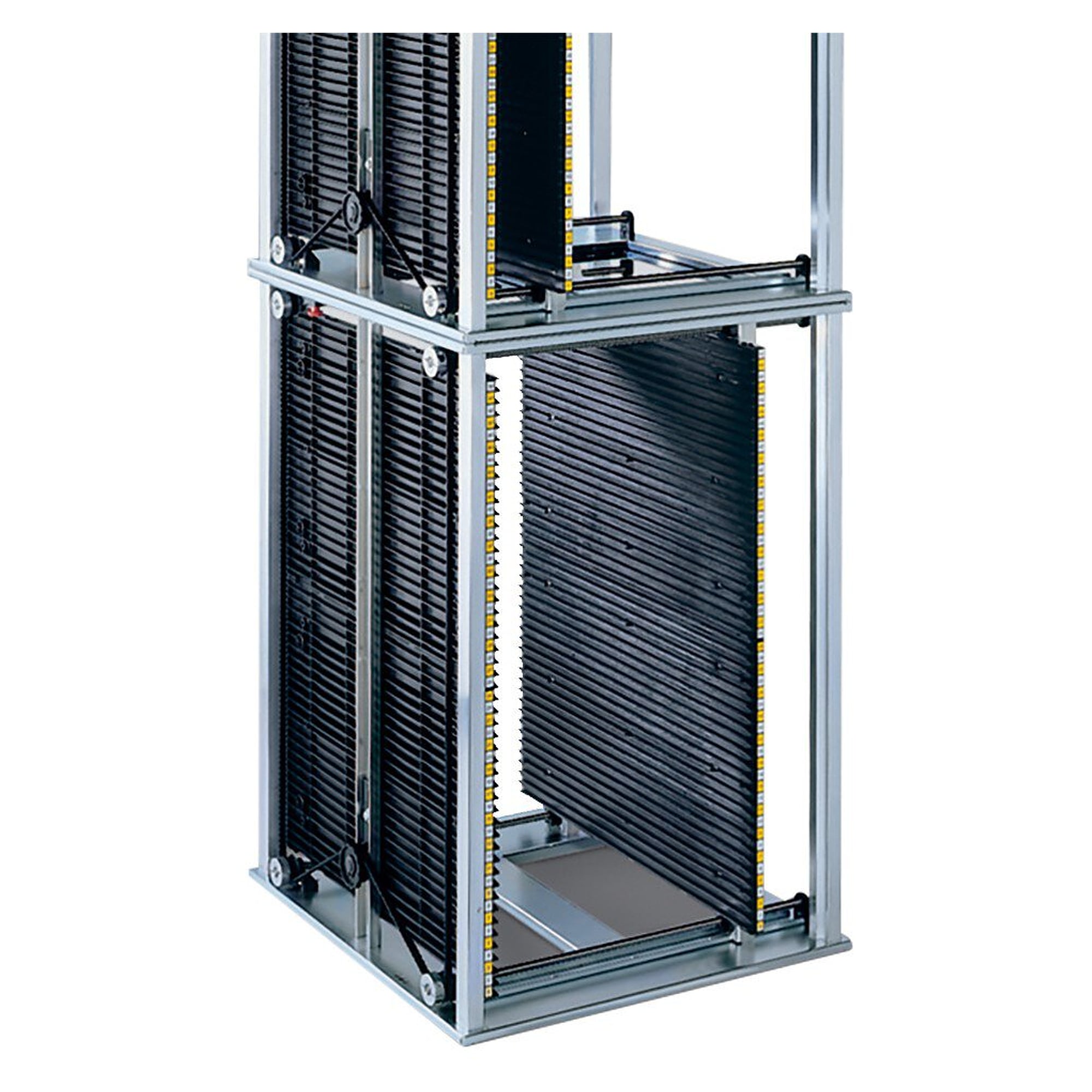

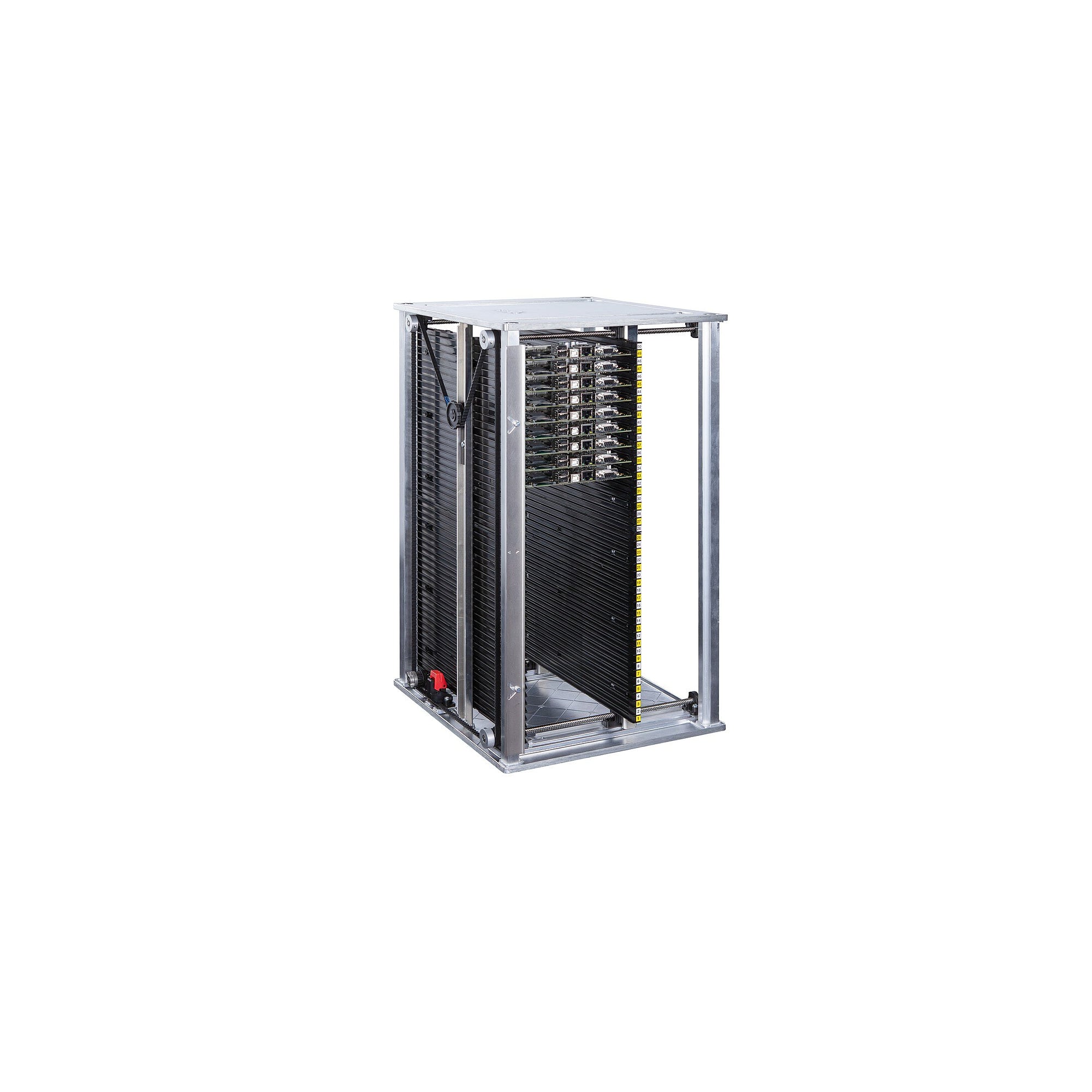

Magasin ESD pour circuits imprimés 7004.1 en polystyrène, largeur jusqu'à 330 mm - cab 8917904

Le magasin de circuits imprimés 7004.1 reçoit des cartes de 40 bis 330 mm de large et 447 mm de long, et cette largeur n'est pas estimée mais réglée de façon synchrone par quatre broches de précision. Les plaques de dessus et de base sont entièrement fermées, rien ne pénètre par le haut ni par le bas et le magasin conserve sa forme. La construction dissipatrice autorise l'emploi en zone EPA.

Avantages en détail

• Réglage synchrone de la paroi à rainures par quatre broches de précision sur paliers sans jeu, la largeur de carte de 40 bis 330 mm se règle vite et avec précision.
• Les plaques de dessus et de base fermées protègent les cartes et augmentent la rigidité du magasin.
• Conforme ESD selon le fabricant, donc utilisable en zone protégée selon IEC 61340-5-1.
• Réglage de la largeur à la main par courroie dentée et volant, ou motorisé par l'accouplement dès que le magasin est dans l'Unloader.
• Le Fastlock à fermeture rapide bloque la courroie dentée, la largeur réglée reste en place pendant le transport.
• Glissières jusqu'à 60 °C et ambiance jusqu'à 50 °C, le magasin accepte les cartes en sortie de four.
• Poids net de seulement 7,8 kg pour un encombrement de 400 x 563 x 460 mm.

Données techniques

Domaines d'application

Mise en tampon, stockage et transport interne de cartes garnies ou nues entre l'assemblage, le four, le test et l'expédition.

Compatibilité et contenu de la livraison

Pour des cartes de 40 bis 330 mm de large et 447 mm de long. Le magasin est livré partiellement monté avec la sécurité de transport A et le Fastlock. Les sécurités B et C sont disponibles en option, la paroi à rainures est en polystyrène et la plaque de base en tôle d'acier.

Normes et remarques

Conforme ESD selon le fabricant, adapté aux zones de travail selon IEC 61340-5-1. Coordonnées du fabricant selon GPSR : CAB Produkttechnik, Wilhelm-Schickard-Straße 14, DE-76131 Karlsruhe, www.cabgmbh.com.
