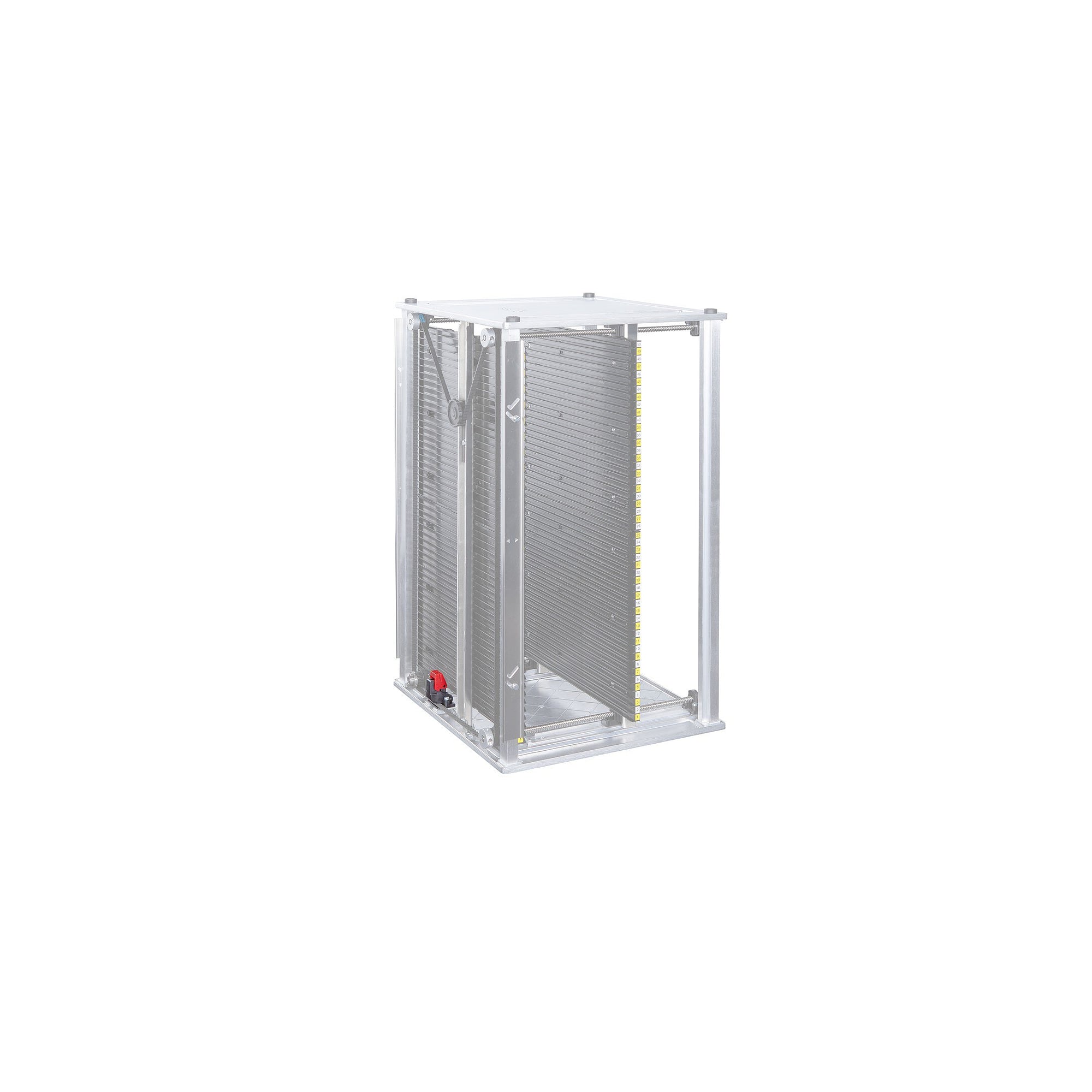

Magasin pour circuits imprimés 7004.3 en métal, réglage par broches 40 à 330 mm - cab 8919904

Le magasin 7004.3 reçoit des cartes équipées de 40 à 330 mm de largeur et 447 mm de longueur et les protège entre le placement, le brasage et le test. Les plaques supérieure et inférieure sont entièrement fermées, rien ne pénètre par le haut ni par le bas et le corps reste rigide.

Points forts

• Quatre broches de précision déplacent la paroi à rainures de façon synchrone. Avec le palier sans jeu, la largeur de carte de 40 à 330 mm se règle vite et avec précision.
• Réglage manuel en tirant sur la courroie dentée, réglage fin au volant.
• Réglage motorisé au niveau de l'accouplement. Dès que le magasin est en place dans l'Unloader, le servomoteur rejoint l'engrenage de broche par l'accouplement.
• Le Fastlock bloque la courroie dentée par fermeture rapide, le réglage de largeur survit au transport. En réglage motorisé, un poussoir soulève la bride de serrage.
• Glissières jusqu'à 200 °C et ambiance jusqu'à 100 °C, plaque de base en tôle d'acier.
• Compatible ESD selon le fabricant, donc prévu pour les postes et les tronçons de ligne sous protection ESD.

Domaines d'utilisation

Stockage tampon, stockage intermédiaire et transport de circuits imprimés en fabrication électronique, alimentation des loaders et unloaders et transfert entre placement, brasage, test et expédition.
