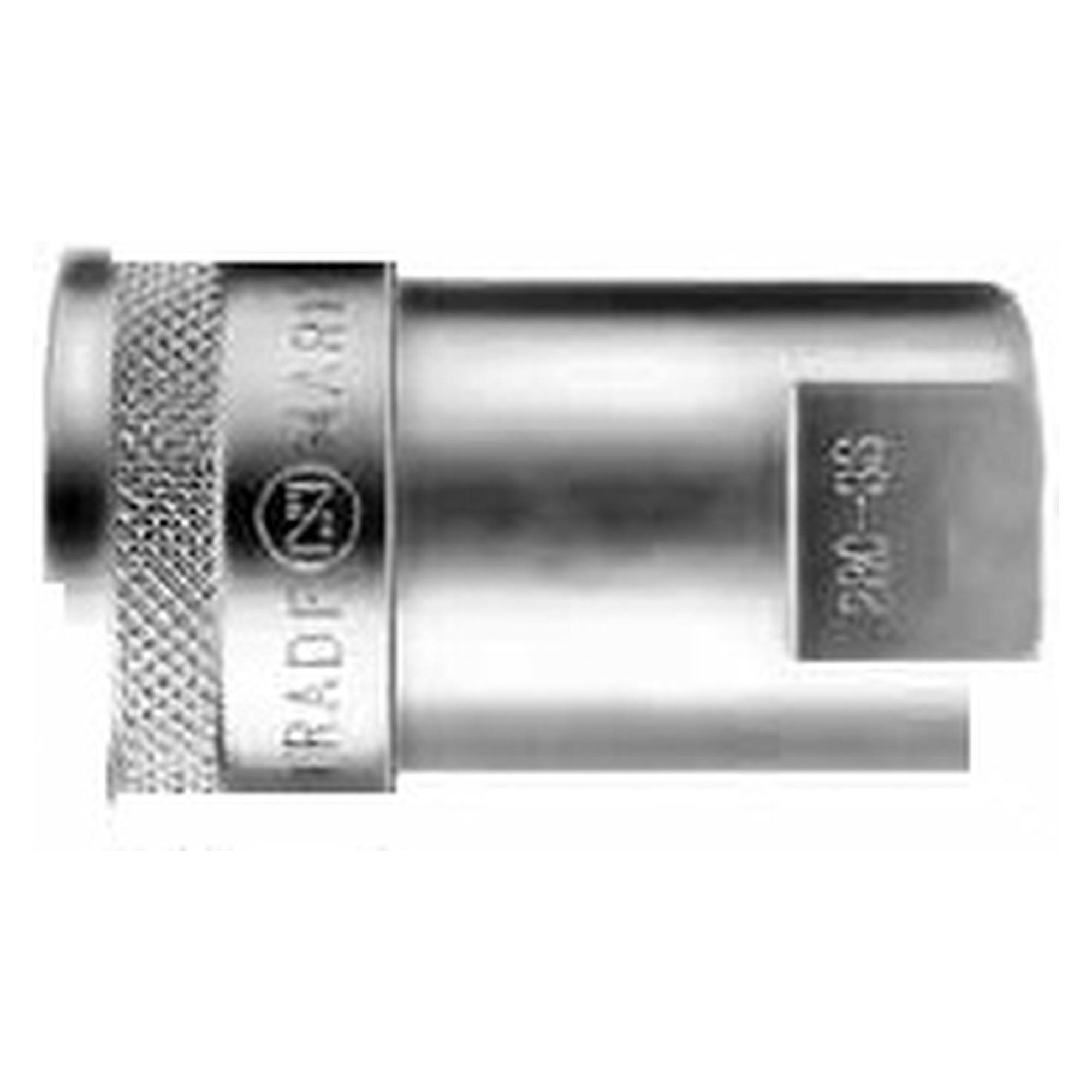

Raccord rapide 280 Cupla 280-3S, acier - Nitto Kohki 432103100

Les circuits hydrauliques de la classe 300 bar exigent un raccord qui encaisse les coups de pression tout en ajoutant peu de perte de charge. Le 280 Cupla travaille à 31,5 MPa en 1/4 et 3/8 de pouce et à 27,5 MPa en 1/2, 3/4 et 1 pouce, conformément à la norme internationale ISO 7241-1A.

• Pression de service de 31,5 MPa en tailles 1/4 et 3/8 de pouce et de 27,5 MPa en 1/2, 3/4 et 1 pouce, prévue pour les lignes hydrauliques haute pression.
• Exécution selon ISO 7241-1A, l'interface suit donc un profil défini au niveau international.
• Corps en acier spécial avec chromatation claire argent et trempe complémentaire pour résister aux coups de pression hydrauliques.
• Section de passage minimale de 11,4 mm2 sur le 280-2SP à 235,6 mm2 sur le 280-8SP, avec une faible perte de charge pour les applications à fort débit.
• Clapets d'obturation automatiques dans la douille et l'embout, sans écoulement d'huile hydraulique à la séparation.
• Entrée d'air à l'accouplement de 0,37 mL sur le 280-2SP à 16,04 mL sur le 280-8SP, avec un joint NBR pour -20 °C à +80 °C.

Caractéristiques techniques

Applications

• Équipements de commande et de régulation hydraulique jusqu'à 31,5 MPa
• Construction hydraulique générale imposant une interface ISO 7241-1A
• Lignes à fort débit où la perte de charge du raccord doit rester faible
• Installations soumises à des coups de pression hydrauliques, pour lesquelles le corps en acier spécial trempé est prévu
• Service sous vide jusqu'à 1,3 Pa, admis uniquement pour le couple accouplé et non pour la douille ou l'embout seul

Compatibilité

Les tailles différentes ne peuvent pas être raccordées entre elles. Il n'existe aucune interchangeabilité entre 280 Cupla et HSP Cupla ou 210 Cupla, et ces pièces ne doivent pas être accouplées même lorsque certaines tailles sont proches.

Normes et conformité

Le 280 Cupla est conforme à la norme internationale ISO 7241-1A.
