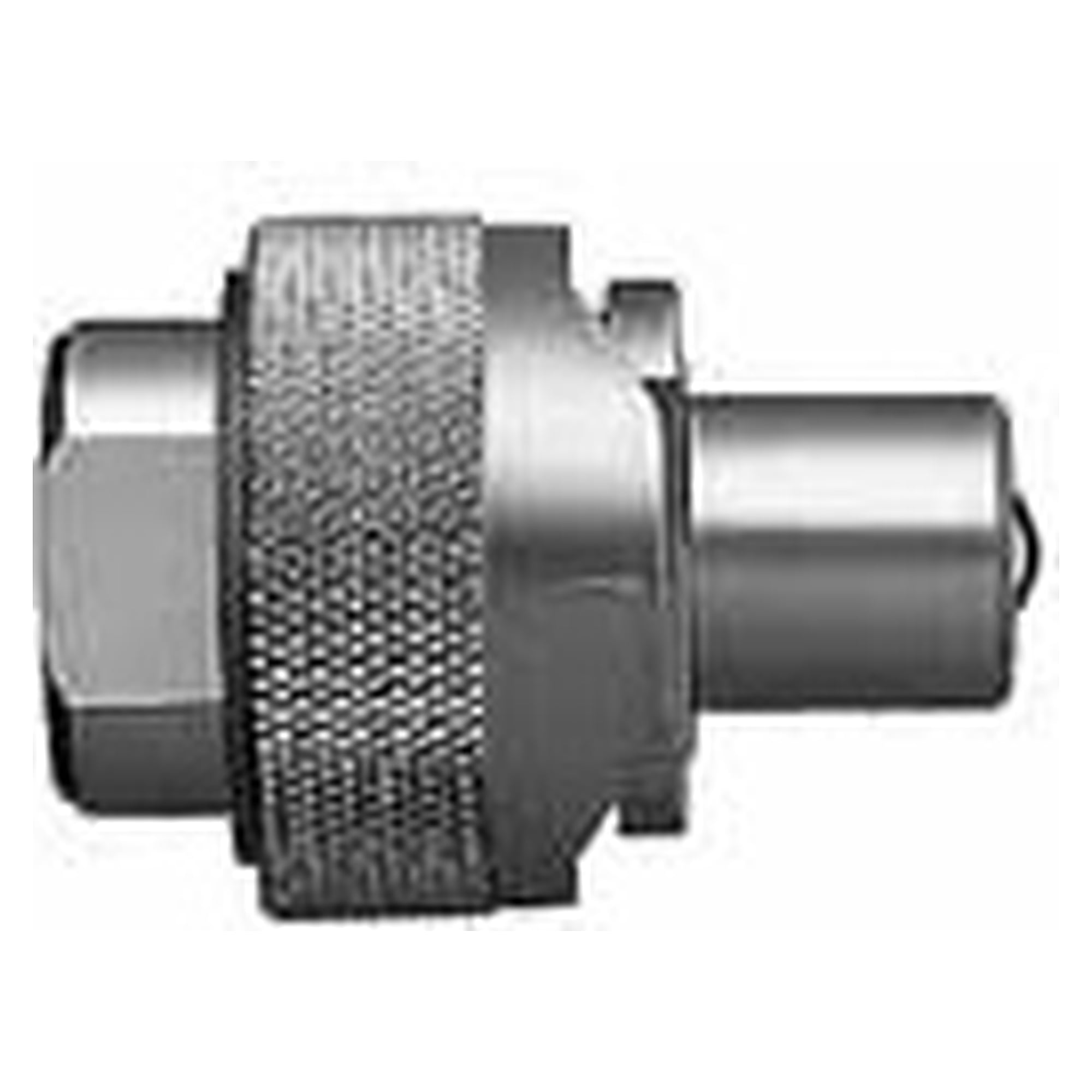

Raccord rapide 700R Cupla 700R-3P, R 3/8, acier - Nitto Kohki 391003002

Brise-roches et marteaux hydrauliques sollicitent chaque point d'accouplement par la pression et le choc à la fois. Le 700R Cupla de Nitto Kohki travaille jusqu'à 68,6 MPa (700 kgf/cm², 686 bar) et se verrouille par une bague dans la douille.

• Pression de service jusqu'à 68,6 MPa (700 kgf/cm², 686 bar, 9950 PSI)
• Clapets à contact métal sans joint caoutchouc, d'où une très bonne durée de vie
• Obturation bidirectionnelle, la douille et l'embout se ferment seuls et aucune huile ne s'échappe à la séparation
• Système de verrouillage à bague dans la douille, la liaison reste tenue sous vibration et choc
• Taux de fuite à l'état séparé de 0,05 mL/min, mesuré sous 0,2 MPa sur le 700R-3SP et sous 0,3 MPa sur le 700R-4SP
• Corps en acier spécial nickelé, joint NBR (SG) de -20 °C à +80 °C, FKM (X-100) de -20 °C à +180 °C sur commande

Caractéristiques techniques du catalogue constructeur

Dimensions

Dimensions en millimètres. Les valeurs entre parenthèses s'appliquent à l'état accouplé.

Légende: L = longueur totale; C = cote de la bague; T = filetage ou taille de douille

Modèles de la série 700R CUPLA

Tous les modèles de la série tels qu'imprimés dans le catalogue constructeur. La ligne de l'article proposé ici est mise en évidence.

Principe de fonctionnement

• Les clapets à contact métallique ne comportent pas de joint en caoutchouc et assurent ainsi une durabilité élevée.
• Le coupleur femelle et l'embout mâle possèdent des clapets d'arrêt automatiques à contact métallique qui empêchent toute fuite de fluide à la déconnexion.
• CUPLA haute pression pour des pressions de service jusqu'à 68.6 MPa.
• Pour des pressions hydrauliques jusqu'à 68.6 MPa {700 kgf/cm2}.

Comparatif des séries

Choisissez le 700R CUPLA lorsque la ligne hydraulique dépasse la plage de pression des séries voisines: la mieux classée d'entre elles, le 450B CUPLA, s'arrête à 44.1 MPa {450 kgf/cm2}, alors que le 700R CUPLA est prévu jusqu'à 68.6 MPa {700 kgf/cm2}. Toutes les séries de ce groupe sont à obturation bilatérale; le choix se joue donc sur la classe de pression et sur les tailles disponibles 3/8 pouce et 1/2 pouce. En présence de pressions pulsées dans la ligne, le 700R CUPLA ne doit pas être utilisé.

Matériaux de corps et joints

Applications

• Brise-roches et marteaux hydrauliques
• Circuits hydrauliques à très haute pression de service
• Points d'accouplement soumis à des chocs permanents
• Lignes d'huile hydraulique en tailles 3/8" et 1/2"

Compatibilité

Les tailles différentes ne sont pas interchangeables. Une fois accouplé, le fluide peut circuler dans les deux sens, et la liaison reste opérationnelle sous vide jusqu'à 1,3 Pa.

Normes et conformité

Les tailles de raccordement sont 3/8" et 1/2", les couples de serrage maximaux sont de 40 Nm en 3/8" et 85 Nm en 1/2", et la matière du corps est un acier spécial nickelé.

Sécurité et conditions d'emploi

• Ne pas utiliser dans un environnement soumis à des pressions pulsées.
• Avant utilisation, lisez impérativement le "Safety Guide" figurant à la fin de ce catalogue ainsi que l'"Instruction Sheet" fourni avec les produits.

Toutes les données techniques de cette page proviennent du catalogue général Nitto Kohki Quick Connect Couplings C01en-b, page 112. Le catalogue complet est téléchargeable sur cette page.
