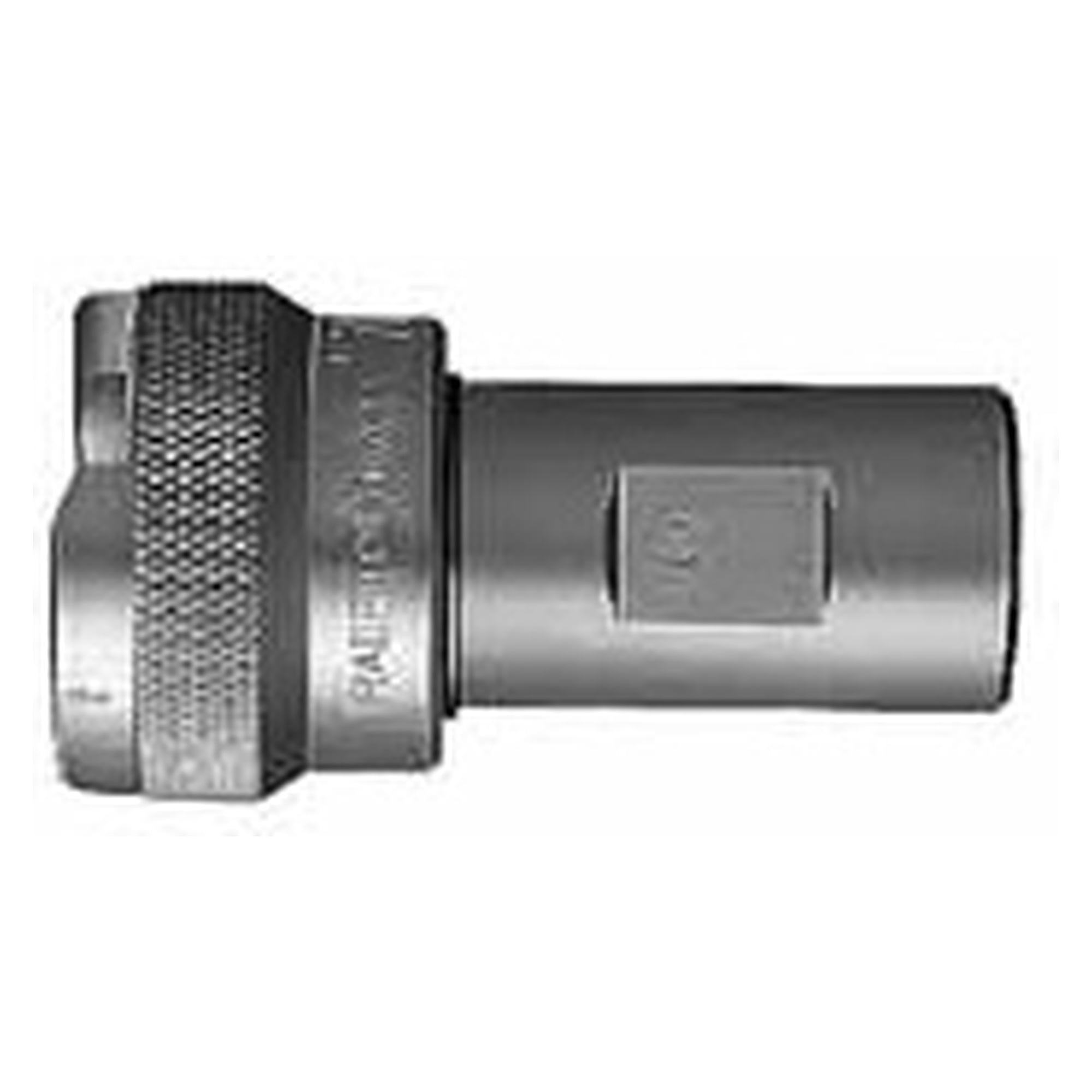

Raccord rapide 700R Cupla 700R-4S, acier - Nitto Kohki 391004001

Brise-roches et marteaux hydrauliques sollicitent chaque point d'accouplement par la pression et le choc à la fois. Le 700R Cupla de Nitto Kohki travaille jusqu'à 68,6 MPa (700 kgf/cm², 686 bar) et se verrouille par une bague dans la douille.

• Pression de service jusqu'à 68,6 MPa (700 kgf/cm², 686 bar, 9950 PSI)
• Clapets à contact métal sans joint caoutchouc, d'où une très bonne durée de vie
• Obturation bidirectionnelle, la douille et l'embout se ferment seuls et aucune huile ne s'échappe à la séparation
• Système de verrouillage à bague dans la douille, la liaison reste tenue sous vibration et choc
• Taux de fuite à l'état séparé de 0,05 mL/min, mesuré sous 0,2 MPa sur le 700R-3SP et sous 0,3 MPa sur le 700R-4SP
• Corps en acier spécial nickelé, joint NBR (SG) de -20 °C à +80 °C, FKM (X-100) de -20 °C à +180 °C sur commande

Caractéristiques techniques

Applications

• Brise-roches et marteaux hydrauliques
• Circuits hydrauliques à très haute pression de service
• Points d'accouplement soumis à des chocs permanents
• Lignes d'huile hydraulique en tailles 3/8" et 1/2"

Compatibilité

Les tailles différentes ne sont pas interchangeables. Une fois accouplé, le fluide peut circuler dans les deux sens, et la liaison reste opérationnelle sous vide jusqu'à 1,3 Pa.

Normes et conformité

Les tailles de raccordement sont 3/8" et 1/2", les couples de serrage maximaux sont de 40 Nm en 3/8" et 85 Nm en 1/2", et la matière du corps est un acier spécial nickelé.
