Festo CPE24-M2H-5/3GS-QS-12 (170314) Magnetventil
26 886,00 €
Excl. 19% VAT ,
excl. Shipping Cost
Article
FES-170314
Fabricant Nr.
CPE24-M2H-5/3GS-QS-12
(170314) Magnetventil

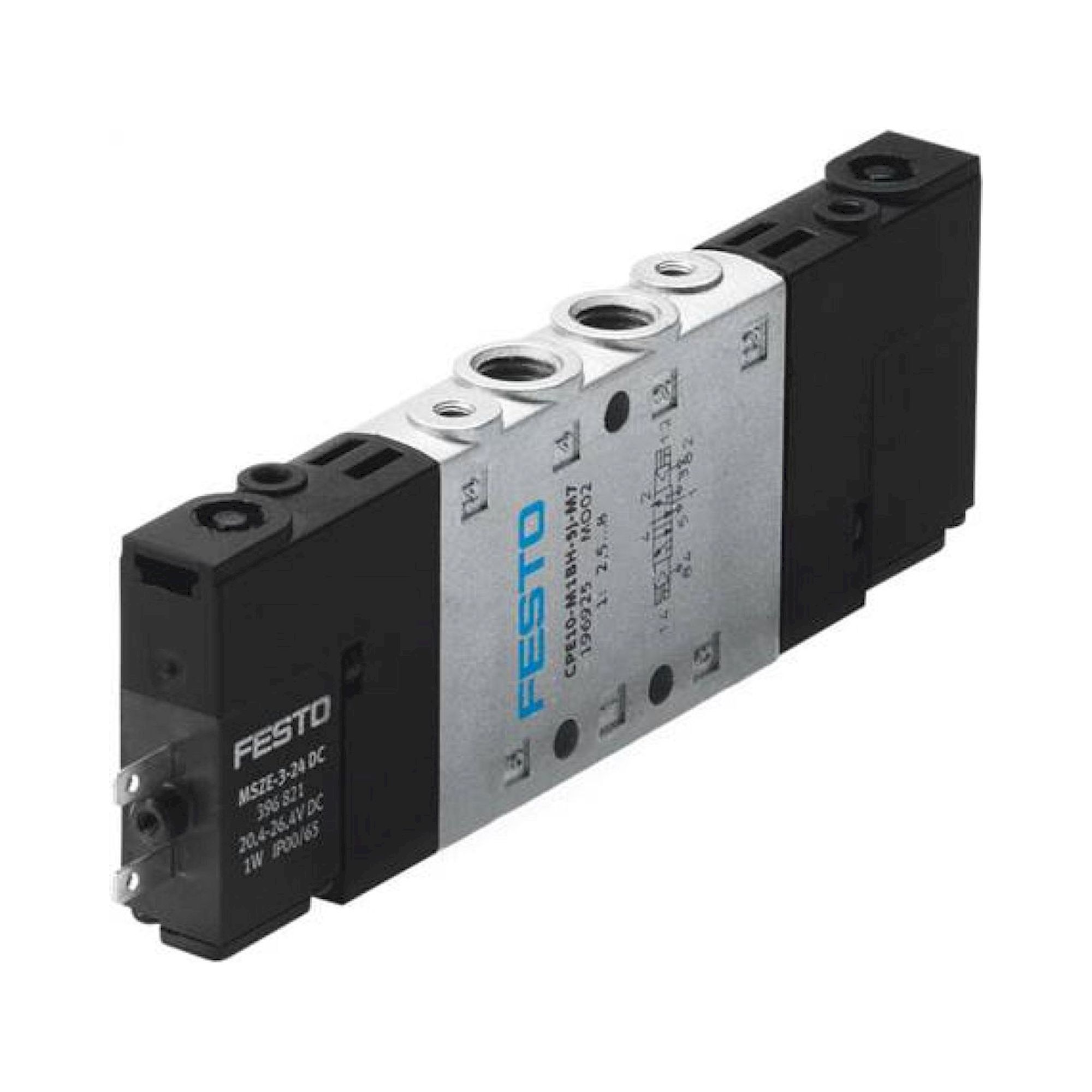

Les images sont fournies à titre de référence et peuvent ne pas être exactes, le produit réel peut différer.
Fréquemment achetés ensemble
-
Cet article:
26 886,00 €Excl. 19% VAT , excl. Shipping Cost
-
Festo CPE24-M3H-5/3GS-QS-10 (170344) Magnetventil
26 631,00 €Excl. 19% VAT , excl. Shipping Cost
-
Festo CPE18-M1H-5/3G-QS-8 (170253) Magnetventil
22 088,00 €Excl. 19% VAT , excl. Shipping Cost
Total price
| Ventilfunktion | 5/3 geschlossen |
| Betätigungsart | elektrisch |
| Baubreite [mm] | 24 |
| Normalnenndurchfluss [l/min] | 1.650 |
| Betriebsdruck [bar] | -0,9 bis 10 |
| Konstruktiver Aufbau | Kolben-Schieber |
| Rückstellart | mechanische Feder |
| Zulassung | c UL us - Recognized (OL) |
| Maritime Klassifizierung | siehe Zertifikat |
| Schutzart | IP65 mit Steckdose nach IEC 60529 |
| Nennweite [mm] | 11 |
| Dichtprinzip | weich |
| Einbaulage | beliebig |
| Handhilfsbetätigung | mit Zubehör rastend tastend |
| Steuerart | vorgesteuert |
| Steuerluftversorgung | extern |
| Strömungsrichtung | reversibel |
| Ventilplatz-Kennzeichnung | Schildträger |
| Überdeckung | positive Überdeckung |
| Schaltzeit aus [ms] | 55 |
| Schaltzeit ein [ms] | 25 |
| Einschaltdauer | 100 % |
| Max. positiver Prüfimpuls bei 0 Signal [µs] | 3.300 |
| Max. negativer Prüfimpuls bei 1 Signal [µs] | 3.100 |
| Spulenkennwerte | 110 V AC: 50/60 Hz, Anzugsleistung 3 VA, Halteleistung 2,4 VA |
| Zulässige Spannungsschwankungen | -15 % / +10 % |
| Betriebsmedium | Druckluft nach ISO 8573-1:2010 [7:4:4] |
| Hinweis zum Betriebs- und Steuermedium | Geölter Betrieb möglich (im weiteren Betrieb erforderlich) |
| Schwingfestigkeit | Transporteinsatzprüfung mit Schärfegrad 2 nach FN 942017-4 und EN 60068-2-6 |
| Schockfestigkeit | Schockprüfung mit Schärfegrad 2 nach FN 942017-5 und EN 60068-2-27 |
| Korrosionsbeständigkeitsklasse KBK | 2 - mäßige Korrosionsbeanspruchung |
| Mediumstemperatur [°C] | -5 bis 50 |
| Umgebungstemperatur [°C] | -5 bis 50 |
| Elektrischer Anschluss | Anschlussbild Form C nach EN 175301-803 |
| Befestigungsart | mit Durchgangsbohrung |
| Anschluss Steuerabluft 82 | M5 |
| Anschluss Steuerluft 12 | M5 |
| Pneumatischer Anschluss 1 | QS-12 |
| Pneumatischer Anschluss 2 | QS-12 |
| Pneumatischer Anschluss 3 | G3/8 |
| Werkstoffhinweis | RoHS konform |
| Werkstoff Dichtungen | NBR |
| Werkstoff Gehäuse | Aluminium-Druckguss |
| Abluftfunktion | drosselbar |
| Anschluss Steuerabluft 84 | M5 |
| Anschluss Steuerluft 14 | M5 |
| Pneumatischer Anschluss 4 | QS-12 |
| Pneumatischer Anschluss 5 | G3/8 |
| Steuerdruck [bar] | 2,5 bis 10 |
| Steuermedium | Druckluft nach ISO 8573-1:2010 [7:4:4] |
| Fabricant Nr. | CPE24-M2H-5/3GS-QS-12 |
|---|---|
| Fabricant | Festo |
| EAN | 4052568138509 |
| Poids | 0.600000 |
| Numéro de tarif douanier | 84812090 |
| Informations sur le fabricant du GPSR | Festo Vertrieb GmbH&Co. KG, Festo Campus 1, DE-73734 Esslingen, festo.com |
| Authenticité de l'article | Produit original |
| Estado del artículo | Nuevo |
