Festo DFM-100-125-P-A-KF (170971) Führungszylinder

Name: Festo DFM-100-125-P-A-KF (170971) Führungszylinder
Brand: Festo
SKU: FES-170971
Price: 104508 EUR
Availability: InStock

104 508,00 €

Excl. 19% VAT , excl. Shipping Cost

Article

FES-170971

Fabricant Nr.

DFM-100-125-P-A-KF

(170971) Führungszylinder

Skip to the end of the images gallery

Skip to the beginning of the images gallery

Les images sont fournies à titre de référence et peuvent ne pas être exactes, le produit réel peut différer.

Fréquemment achetés ensemble

Cet article: Festo DFM-100-125-P-A-KF (170971) Führungszylinder
104 508,00 €
Excl. 19% VAT , excl. Shipping Cost

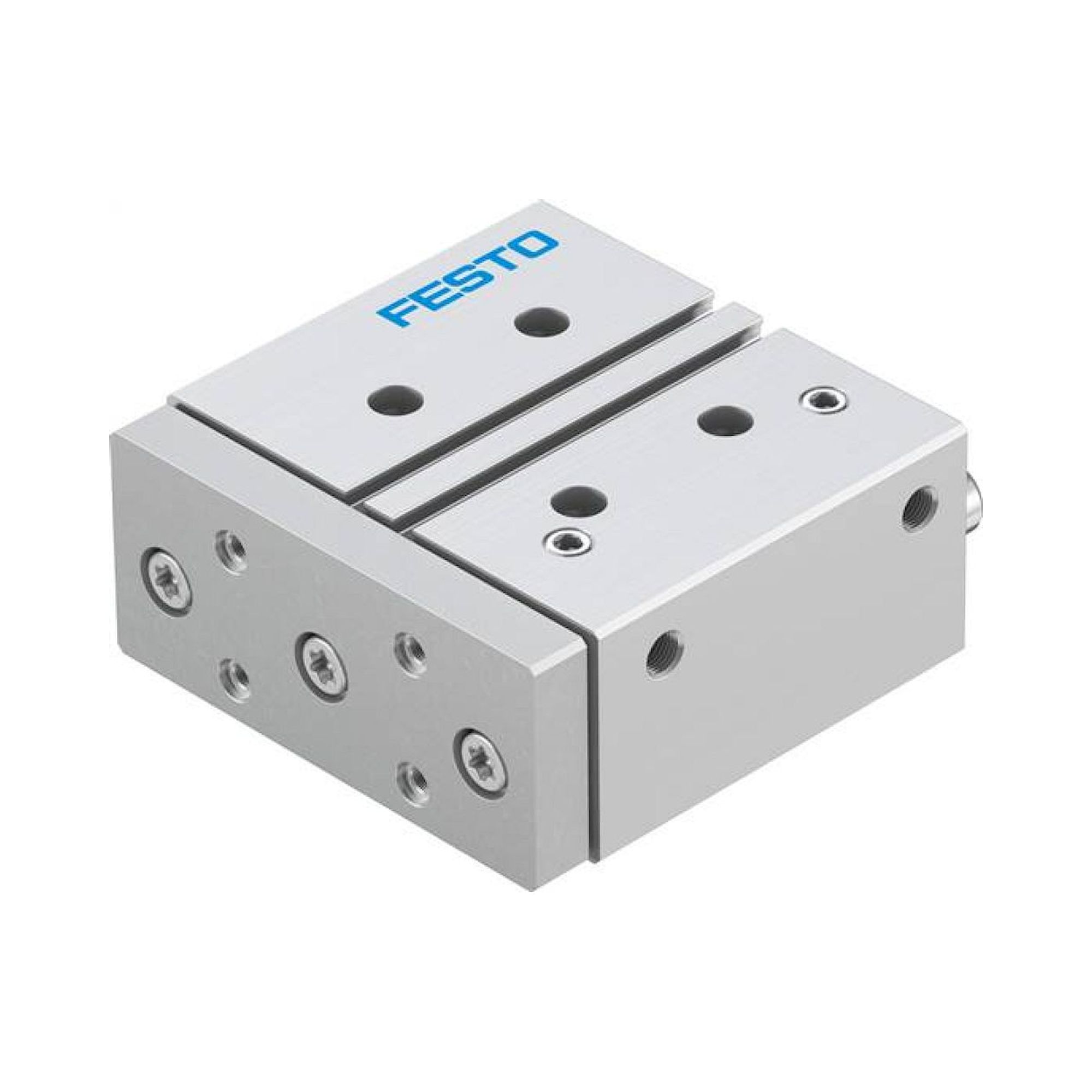

Festo DFM-40-50-P-A-KF (170940) Führungszylinder
39 281,00 €
Excl. 19% VAT , excl. Shipping Cost
Festo DFM-20-25-P-A-KF (170916) Führungszylinder
2 706,00 €
Excl. 19% VAT , excl. Shipping Cost

Total price

Details

Schwerpunktsabstand der Nutzlast zur Jochplatte [mm]	125
Hub [mm]	125
Kolben-Durchmesser	100 mm
Betriebsart Antriebseinheit	Joch
Dämpfung	P: elastische Dämpfungsringe/-platten beidseitig
Einbaulage	beliebig
Führung	Kugelumlaufführung
Konstruktiver Aufbau	Führung
Positionserkennung	für Näherungsschalter
Betriebsdruck [bar]	0,5 bis 10
Max. Geschwindigkeit [m/s]	0,4
Funktionsweise	doppeltwirkend
Betriebsmedium	Druckluft nach ISO 8573-1:2010 [7:4:4]
Hinweis zum Betriebs- und Steuermedium	Geölter Betrieb möglich (im weiteren Betrieb erforderlich)
Korrosionsbeständigkeitsklasse KBK	0 - keine Korrosionsbeanspruchung
Umgebungstemperatur [°C]	-5 bis 60
Aufprallenergie in den Endlagen [J]	1,000
Max. zulässige Momentenbelastung Mx in Abhängigkeit vom Hub [Nm]	35,900
Max. Nutzlast in Abhängigkeit vom Hub bei definiertem Abstand xs [N]	463,00
Theoretische Kraft bei 6 bar, Rücklauf [N]	4.418
Theoretische Kraft bei 6 bar, Vorlauf [N]	4.712
Bewegte Masse [g]	7.782,0
Produktgewicht [g]	15.820,0
Alternativanschlüsse	siehe Produktzeichnung
Pneumatischer Anschluss	G3/8
Werkstoffhinweis	Kupfer- und PTFE-frei RoHS konform
Werkstoff Deckel	Aluminium-Knetlegierung
Werkstoff Dichtungen	NBR
Werkstoff Gehäuse	Aluminium-Knetlegierung
Werkstoff Kolbenstange	hochlegierter Stahl rostfrei
Max. Kraft Fy [N]	3.043
Max. Kraft Fy statisch [N]	5.400
Max. Kraft Fz [N]	3.043
Max. Kraft Fz statisch [N]	5.400
Max. Moment Mx [Nm]	286,02
Max. Moment Mx statisch [Nm]	507,60
Max. Moment My [Nm]	155,16
Max. Moment My statisch [Nm]	275,40
Max. Moment Mz [Nm]	155,16
Max. Moment Mz statisch [Nm]	275,40
Schwerpunkt der bewegten Masse in Abhängigkeit vom Hub [mm]	85,2

Information

Plus d’information
Fabricant Nr.	DFM-100-125-P-A-KF
Fabricant	Festo
EAN	4052568140519
Poids	16.000000
Numéro de tarif douanier	84123100
Informations sur le fabricant du GPSR	Festo Vertrieb GmbH&Co. KG, Festo Campus 1, DE-73734 Esslingen, festo.com
Authenticité de l'article	Produit original
Estado del artículo	Nuevo
