Festo DSL-32-40-270-P-A-S2-KF-B (556696) Schwenk-Lineareinheit

Name: Festo DSL-32-40-270-P-A-S2-KF-B (556696) Schwenk-Lineareinheit
Brand: Festo
SKU: FES-556696
Price: 166601 EUR
Availability: InStock

166 601,00 €

Excl. 19% VAT , excl. Shipping Cost

Article

FES-556696

Fabricant Nr.

DSL-32-40-270-P-A-S2-KF-B

(556696) Schwenk-Lineareinheit

Skip to the end of the images gallery

Skip to the beginning of the images gallery

Les images sont fournies à titre de référence et peuvent ne pas être exactes, le produit réel peut différer.

Fréquemment achetés ensemble

Cet article: Festo DSL-32-40-270-P-A-S2-KF-B (556696) Schwenk-Lineareinheit
166 601,00 €
Excl. 19% VAT , excl. Shipping Cost
Festo DRVS-12-270-P-EX4 (2536489) Schwenkantrieb
11 279,00 €
Excl. 19% VAT , excl. Shipping Cost

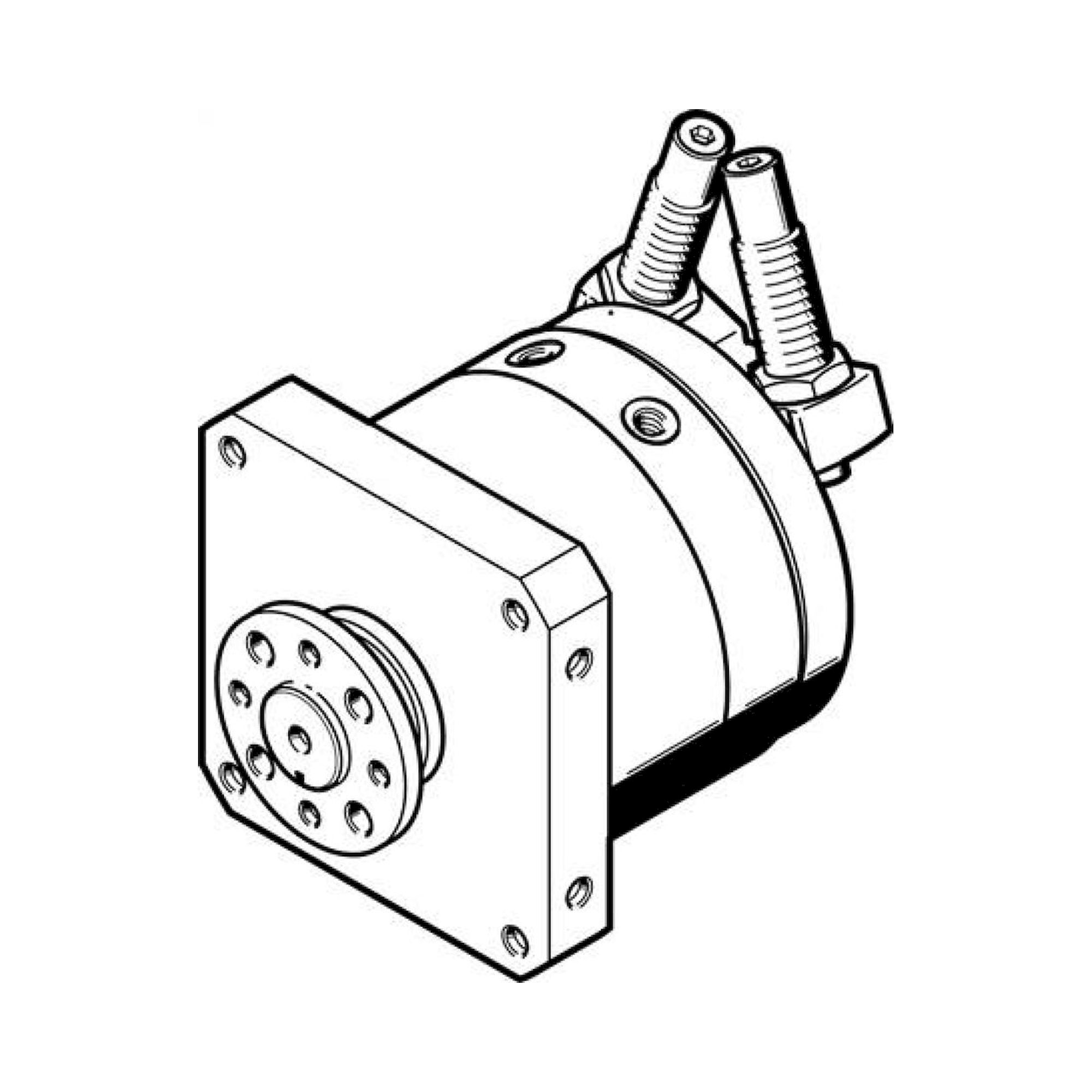

Festo DSM-T-63-270-CC-FW-A-B (1145119) Schwenkantrieb
123 258,00 €
Excl. 19% VAT , excl. Shipping Cost

Total price

Details

Einstellbereich Schwenkwinkel [deg]	0 bis 270
Hub [mm]	40
Kolben-Durchmesser	32 mm
Schwenkwinkel [deg]	0 bis 272
Dämpfung	P: elastische Dämpfungsringe/-platten beidseitig
Einbaulage	beliebig
Feinjustage [deg]	-6
Funktionsweise	doppeltwirkend
Konstruktiver Aufbau	Schwenkflügel
Positionserkennung	für Näherungsschalter
Varianten	durchgehende Kolbenstange
Verdrehsicherung/Führung	kugelgeführt
Betriebsdruck [bar]	2,5 bis 8
Max. Aufprallgeschwindigkeit [m/s]	0,5
Max. Schwenkfrequenz bei 6 bar [Hz]	2,0
Schwenkwinkelspiel [deg]	0,05
Wiederholgenauigkeit [deg]	1,0
Betriebsmedium	Druckluft nach ISO 8573-1:2010 [7:4:4]
Hinweis zum Betriebs- und Steuermedium	Geölter Betrieb möglich (im weiteren Betrieb erforderlich)
Korrosionsbeständigkeitsklasse KBK	1 - niedrige Korrosionsbeanspruchung
Umgebungstemperatur [°C]	-10 bis 60
Dynamisches Lastmoment [Nm]	1,00
Theoretische Kraft bei 6 bar, Rücklauf [N]	294,0
Theoretische Kraft bei 6 bar, Vorlauf [N]	403,5
Theoretisches Drehmoment bei 6 bar [Nm]	10,00
Zulässiges Massenträgheitsmoment [kg/m²]	0,0021
Gewichtszuschlag pro 10 mm Hub [g]	109
Grundgewicht bei 0 mm Hub [g]	3.120
Produktgewicht [g]	3.120
Befestigungsart	geklemmt in T-Nut mit Außengewinde wahlweise:
Pneumatischer Anschluss	G1/8
Werkstoff Deckel	Aluminium-Knetlegierung eloxiert
Werkstoff Dichtungen	TPE-U(PU)
Werkstoff Gehäuse	Aluminium-Knetlegierung gleiteloxiert
Werkstoff Kolbenstange	Vergütungsstahl

Information

Plus d’information
Fabricant Nr.	DSL-32-40-270-P-A-S2-KF-B
Fabricant	Festo
EAN	4052568201975
Poids	3.800000
Numéro de tarif douanier	84123900
Informations sur le fabricant du GPSR	Festo Vertrieb GmbH&Co. KG, Festo Campus 1, DE-73734 Esslingen, festo.com
Authenticité de l'article	Produit original
Estado del artículo	Nuevo
