Vérin pneumatique Festo pour un mouvement linéaire précis et une force définie en automatisation.

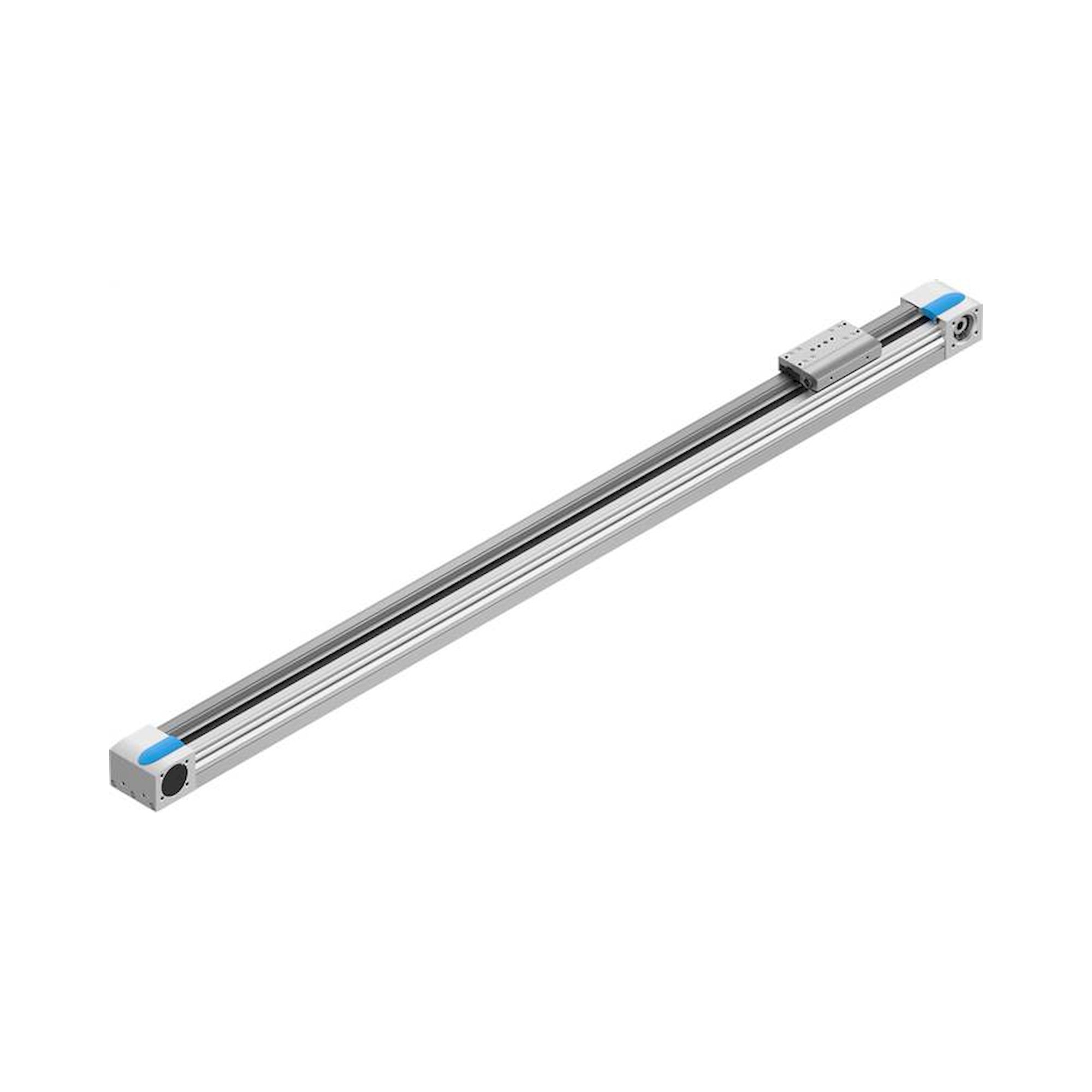

Axe à courroie crantée ELGC-TB-KF-45-500 - Festo 8062770
FESTO
Produit original
Prix net (hors TVA)
561,35 €
Article
FES-8062770
Réf. fabricant
ELGC-TB-KF-45-500
Conseil personnalisé
Neuf
Revendeur spécialisé depuis 2009
Produit original
Expédition mondiale
Données de l'article
Réf. fabricantELGC-TB-KF-45-500
EAN4052568295998
Numéro tarifaire douanier84799070
ÉtatNeuf
Article
FES-8062770
Fréquemment achetés ensemble
-
Cet article:
561,35 €
-
Axe à courroie crantée ELGC-TB-KF-80-2000 - Festo 8062795
948,20 €
-
Axe à courroie crantée ELGC-TB-KF-80-800 - Festo 8062790
668,69 €
Total price
Vérin pneumatique Festo pour un mouvement linéaire précis et une force définie en automatisation. Les principales caractéristiques techniques de cet article Festo d'origine sont indiquées ci-dessous.
| Diamètre actif du pignon d'entraînement [mm] | 19,10 |
| Course utile [mm] | 500 |
| Taille | 45 |
| Réserve de course [mm] | 0 |
| Allongement de la courroie crantée [%] | 0,187 |
| Pas de la courroie crantée [mm] | 2 |
| Position de montage | indifférente |
| Guidage | guidage à recirculation de billes |
| Conception | axe linéaire électromécanique<br>avec courroie crantée |
| Type de moteur | moteur pas à pas<br>servomoteur |
| Principe de mesure du système de mesure de déplacement | incrémental |
| Accélération max. [m/s²] | 15 |
| Vitesse max. [m/s] | 1,2 |
| Précision de répétition | ±0,1 mm |
| Facteur de marche | 100 % |
| Indice de protection | IP40 |
| Température ambiante [°C] | 0 à 50 |
| Moments quadratiques Iy [mm4] | 140000 |
| Moments quadratiques Iz [mm4] | 170000 |
| Couple d'entraînement max. [Nm] | 0,716 |
| Force max. Fy [N] | 300 |
| Force max. Fz [N] | 600 |
| Résistance au déplacement à vide max. [N] | 7,8 |
| Moment max. Mx [Nm] | 5,5 |
| Moment max. My [Nm] | 4,7 |
| Moment max. Mz [Nm] | 4,7 |
| Force d'avance max. Fx [N] | 75 |
| Couple d'entraînement à vide [Nm] | 0,075 |
| Moment d'inertie de torsion It [mm4] | 8.500 |
| Moment d'inertie JH par mètre de course [kg/cm²] | 0,0281 |
| Moment d'inertie JL par kg de charge utile [kg/cm²] | 0,9119 |
| Moment d'inertie JO [kg/cm²] | 0,1862 |
| Constante d'avance [mm/tr] | 60 |
| Masse en mouvement [g] | 169 |
| Masse en mouvement à 0 mm de course [g] | 169 |
| Poids du chariot [g] | 55 |
| Supplément de poids par 10 mm de course [g] | 23 |
| Poids de base à 0 mm de course [g] | 760 |
| Poids du produit [g] | 1.906 |
| Code d'interface actionneur | V32 |
| Matériau du couvercle de fermeture | aluminium moulé sous pression, laqué |
| Matériau du profilé | alliage d'aluminium corroyé, anodisé |
| Information sur les matériaux | contient des substances renfermant des LABS<br>conforme RoHS |
| Matériau de la bande de recouvrement | feuillard d'acier inoxydable |
| Matériau du couvercle d'entraînement | aluminium moulé sous pression, laqué |
| Matériau du guidage du chariot | acier trempé et revenu |
| Matériau du rail de guidage | acier trempé et revenu |
| Matériau des poulies | acier inoxydable fortement allié |
| Matériau du chariot | aluminium moulé sous pression |
| Matériau de la courroie crantée | Polychloroprène avec fibre de verre |
| Fabricant Nr. | ELGC-TB-KF-45-500 |
|---|---|
| Fabricant | Festo |
| EAN | 4052568295998 |
| Poids | 2.000000 |
| Numéro de tarif douanier | 84799070 |
| Informations sur le fabricant du GPSR | Festo Vertrieb GmbH&Co. KG, Festo Campus 1, DE-73734 Esslingen, festo.com |
| Authenticité de l'article | Produit original |
| Estado del artículo | Neuf |
| Température (max.) | 50 |
| Indice de protection | IP40 |
| Série | ELGC |
| Position de montage | indifférente |
| Construction | axe linéaire électromécanique, avec courroie crantée |
| Détection de position | Non |
