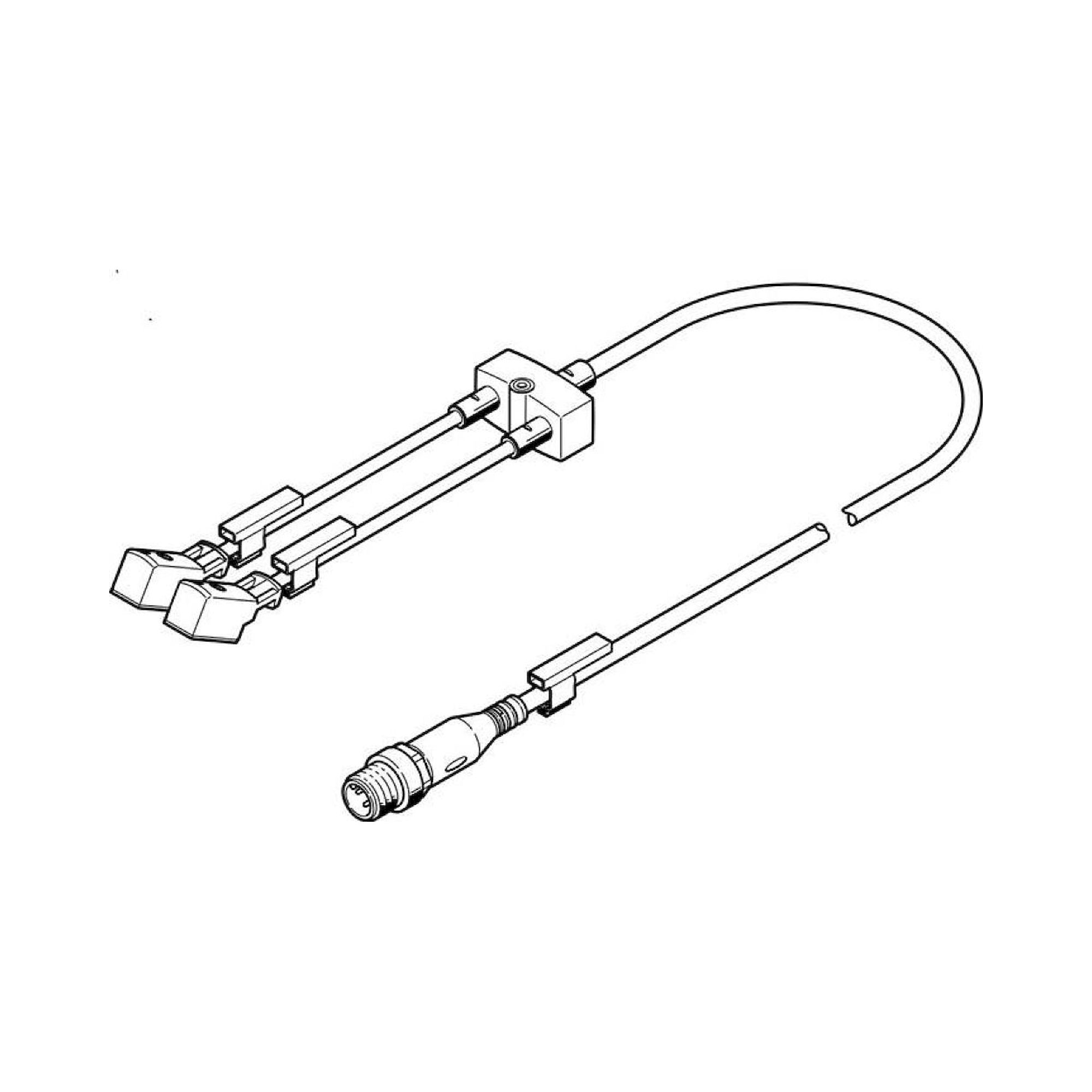

Distributeur NEDY-L2R1-V1-M8G3-U-M12G4-2.5R - Festo 8005301
Composant pneumatique Festo pour l'automatisation industrielle et les applications d'air comprimé, en qualité éprouvée.
HT
hors TVA
24,03 €
Article
FES-8005301
Réf. fabricant
NEDY-L2R1-V1-M8G3-U-M12G4-2.5R
- Revendeur spécialisé depuis 2009
- Paiement sur facture pour les clients réguliers
- Expédition mondiale
- Questions techniques clarifiées avec le fabricant
Description
Composant pneumatique Festo pour l'automatisation industrielle et les applications d'air comprimé, en qualité éprouvée. Les principales caractéristiques techniques de cet article Festo d'origine sont indiquées ci-dessous.
Données techniques
| Basé sur la norme | EN 61076-2-101<br>EN 61076-2-104 |
|---|---|
| Conception | Répartiteur en Y avec câble côté commande |
| Type de répartiteur | 2 vers 1 |
| Désignation du câble | avec porte-étiquette |
| Type de fixation | avec accessoires<br>avec perçage traversant pour vis M2 |
| Poids du produit [g] | 86,0 |
| Raccordement électrique 1, fonction | côté commande |
| Raccordement électrique 1, forme | rond |
| Raccordement électrique 1, type de raccordement | connecteur mâle |
| Raccordement électrique 1, sortie de câble | droit |
| Raccordement électrique 1, technique de raccordement | M12x1, codage A selon EN 61076-2-101 |
| Raccordement électrique 1, nombre de pôles / conducteurs | 4 |
| Raccordement électrique 1, pôles / conducteurs occupés | 4 |
| Raccordement électrique 2, fonction | côté appareil de terrain |
| Raccordement électrique 2, forme | rond |
| Raccordement électrique 2, type de raccordement | 2x embase |
| Raccordement électrique 2, sortie de câble | droit |
| Raccordement électrique 2, technique de raccordement | M8x1, codage A selon EN 61076-2-104 |
| Raccordement électrique 2, nombre de pôles / conducteurs | 3 |
| Raccordement électrique 2, pôles / conducteurs occupés | 3 |
| Plage de tension de service DC [V] | 0 à 30 |
| Plage de tension de service AC [V] | 0 à 30 |
| Capacité de charge en courant à 40°C [A] | 3 |
| Tenue aux tensions de choc [kV] | 0,8 |
| Longueur de câble 1 [m] | 2,5 |
| Propriétés du câble | chaîne porte-câbles + robot |
| Conditions d'essai du câble | résistance à la flexion alternée selon la norme Festo<br>chaîne porte-câbles : 5 millions de cycles, rayon de courbure 28 mm<br>conditions d'essai sur demande<br>résistance à la torsion : > 300 000 cycles, ±270°/0,1 m |
| Rayon de courbure minimal en utilisation librement mobile 1 [mm] | 46 |
| Diamètre de câble 1 [mm] | 4,5 |
| Section nominale du conducteur [mm²] | 0,25 |
| Indice de protection | IP65<br>IP68<br>IP69K |
| Température ambiante [°C] | -25 à 80 |
| Information sur la température ambiante | -10 ... 40 °C en cas de fixation par perçage traversant |
| Température ambiante en pose de câble mobile [°C] | -20 à 80 |
| Température de stockage [°C] | -25 à 80 |
| Marquage CE (voir déclaration de conformité) | selon la directive RoHS de l'UE |
| Information sur les matériaux | sans halogène<br>sans cuivre ni PTFE<br>conforme RoHS<br>sans ester d'acide phosphorique |
| Degré de pollution | 3 |
| Classe de résistance à la corrosion KBK | 2 - sollicitation modérée à la corrosion |
| Matériau de la gaine de câble | TPE-U(PUR) |
| Couleur de la gaine de câble | <span class="farbe" style="background-color:#C6C6C6"></span> gris |
| Matériau du boîtier | PC<br>TPE-U(PUR) |
| Couleur du boîtier | <span class="farbe" style="background-color:#000000"></span> noir |
| Matériau de l'écrou-raccord | laiton nickelé |
| Matériau des joints | NBR |
| Matériau des contacts enfichables | alliage de cuivre doré |
| Matériau de la douille filetée | laiton nickelé |
| Poids | 0,11 kg |
| Fabricant | Festo |
| Fabricant Nr. | NEDY-L2R1-V1-M8G3-U-M12G4-2.5R |
| EAN | 4052568278038 |
| Numéro de tarif douanier | 85444290 |
| Informations sur le fabricant du GPSR | Festo Vertrieb GmbH&Co. KG, Festo Campus 1, DE-73734 Esslingen, festo.com |
| État de l'article | Neuf |
| Authenticité de l'article | Produit original |
| Matériau | PC |
| Matériau d'étanchéité | NBR |
| Construction | Répartiteur en Y avec câble côté commande |
| Norme | DIN EN 61076-2-101, DIN EN 61076-2-104 |
| Série | NEDY |
| Indice de protection (IP) | IP65 |
| Température (max.) | 80 |
