Festo VOFA-L26-T52-M-G14-1C1-ANP (569820) Steuerblock
62 119,00 €
Excl. 19% VAT ,
excl. Shipping Cost
Article
FES-569820
Fabricant Nr.
VOFA-L26-T52-M-G14-1C1-ANP
(569820) Steuerblock
Les images sont fournies à titre de référence et peuvent ne pas être exactes, le produit réel peut différer.
Fréquemment achetés ensemble
-
Cet article:
62 119,00 €Excl. 19% VAT , excl. Shipping Cost
-

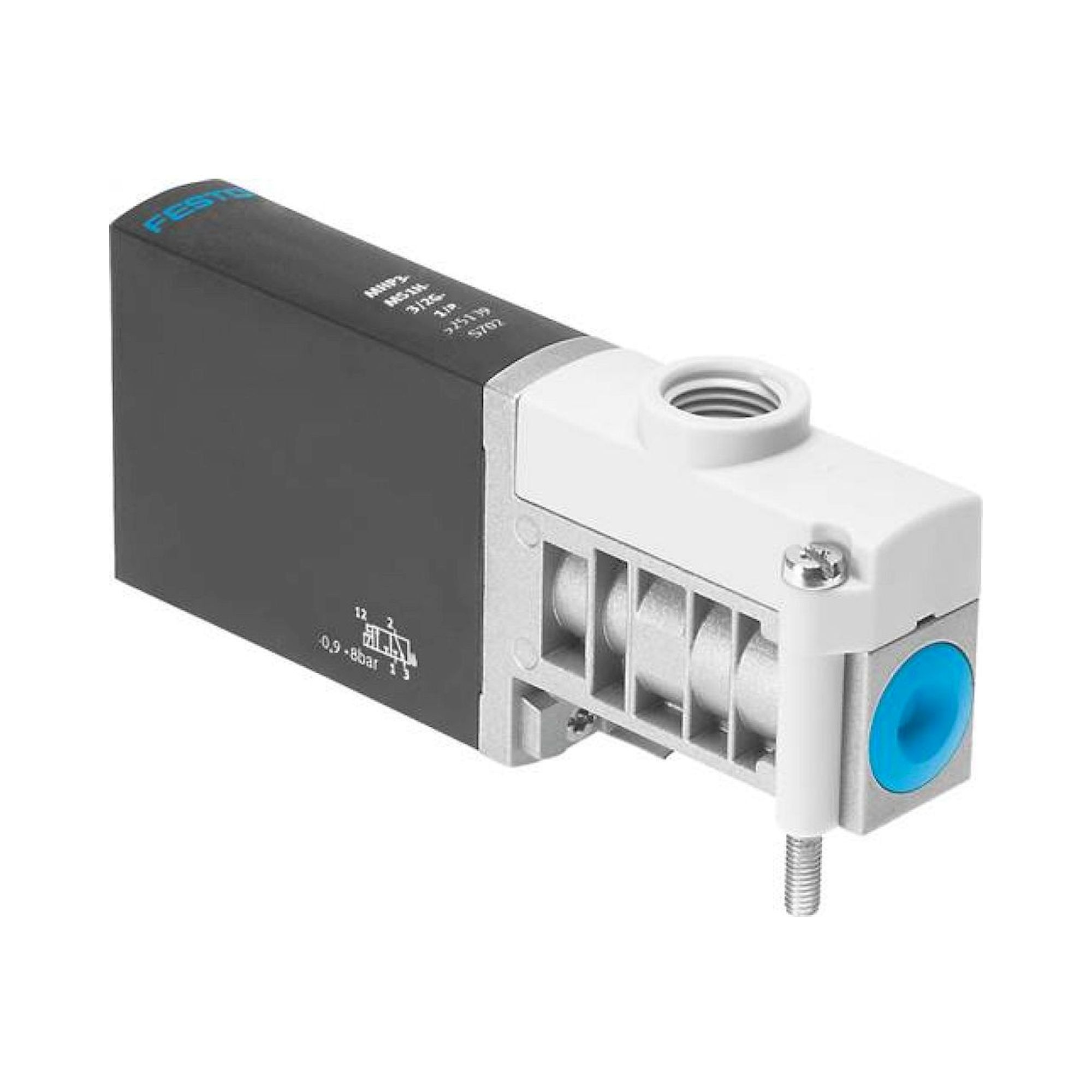

Festo MHP3-MS1H-3/2O-1/8 (525159) Magnetventil
9 229,00 €Excl. 19% VAT , excl. Shipping Cost
-

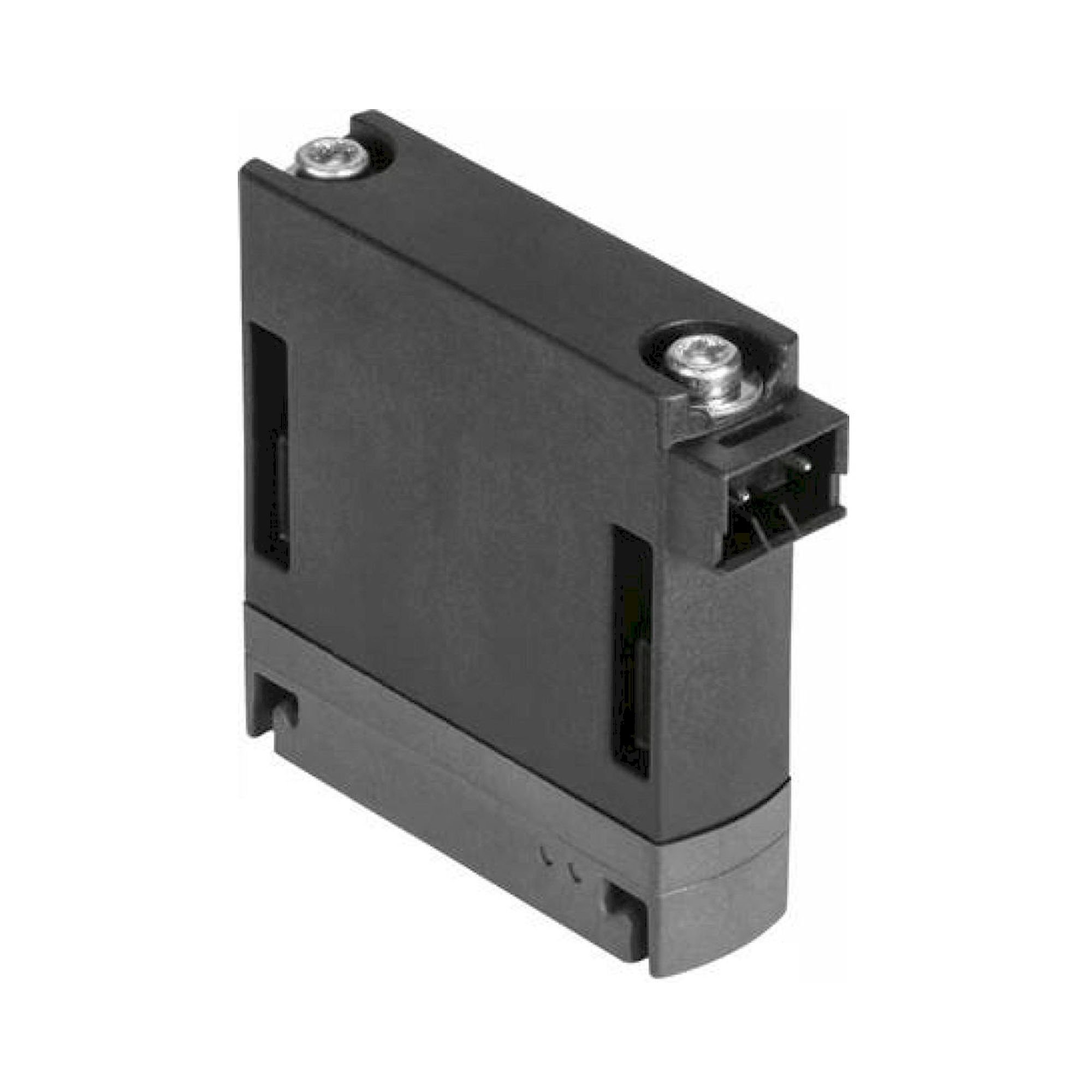

Festo MHJ9-LF (572078) Magnetventil
4 407,00 €Excl. 19% VAT , excl. Shipping Cost
Total price
| Ventilfunktion | 5/2 monostabil |
| Betätigungsart | elektrisch |
| Baubreite [mm] | 65 |
| Normalnenndurchfluss [l/min] | 950 |
| Betriebsdruck [bar] | 3 bis 10 |
| Konstruktiver Aufbau | Kolben-Schieber |
| Rückstellart | mechanische Feder |
| Schutzart | IP65 NEMA 4 |
| Zulassung | c UL us - Recognized (OL) |
| KC-Zeichen | KC-EMV |
| CE-Zeichen (siehe Konformitätserklärung) | nach EU-EMV-Richtlinie nach EU-Maschinen-Richtlinie |
| Zertifikat ausstellende Stelle | UL MH19482 |
| Abluftfunktion | drosselbar |
| Dichtprinzip | weich |
| Einbaulage | beliebig |
| Entspricht Norm | EN 60947-5-2 |
| Handhilfsbetätigung | keine |
| Steuerart | vorgesteuert |
| Steuerluftversorgung | intern |
| Strömungsrichtung | nicht reversibel |
| Messprinzip | induktiv |
| Überdeckung | positive Überdeckung |
| Verpolungsschutz Sensor | für alle elektrischen Anschlüsse |
| Sicherheitsfunktion | Manipulations-/Anlaufschutz Reversieren der Bewegung |
| Performance Level (PL) | Manipulationssicherheit, Schutz gegen unerwarteten Anlauf bis Kategorie 4, Performance Level e Reversieren der Bewegung / bis Kategorie 4, Performance Level e |
| Hinweis zur Zwangsdynamisierung | Schaltfrequenz mindestens 1x pro Woche |
| Signalzustandsanzeige | mit Zubehör |
| Schaltstellungsabfrage | Ruhestellung mit Sensor |
| Schaltzustandsanzeige Sensor | LED |
| Steuerdruck [bar] | 3 bis 10 |
| Schaltzeit aus [ms] | 56 |
| Schaltzeit ein [ms] | 22 |
| Ventil - Sensorschaltzeit ein [ms] | 60 |
| Ventil - Sensorschaltzeit aus [ms] | 11 |
| Einschaltdauer | 100 % |
| Max. positiver Prüfimpuls bei 0 Signal [µs] | 1.000 |
| Max. negativer Prüfimpuls bei 1 Signal [µs] | 800 |
| Schaltausgang | NPN |
| Spulenkennwerte | 24 V DC: 1,8 W |
| Zulässige Spannungsschwankungen | -15 % / +10 % |
| Betriebsmedium | Druckluft nach ISO 8573-1:2010 [7:4:4] |
| Hinweis zum Betriebs- und Steuermedium | Geölter Betrieb möglich (im weiteren Betrieb erforderlich) |
| Schwingfestigkeit | Transporteinsatzprüfung mit Schärfegrad 2 nach FN 942017-4 und EN 60068-2-6 |
| Schockfestigkeit | Schockprüfung mit Schärfegrad 2 nach FN 942017-5 und EN 60068-2-27 |
| Korrosionsbeständigkeitsklasse KBK | 0 - keine Korrosionsbeanspruchung |
| Max. magnetisches Störfeld | 60 mT |
| Mediumstemperatur [°C] | -5 bis 50 |
| Geräuschpegel [dB(A)] | 85 |
| Schutz gegen direktes und indirektes Berühren | Schutzklasse nach EN60950/IEC 950 Funktionskleinspannung mit sicherer Trennung (PELV) |
| Steuermedium | Druckluft nach ISO 8573-1:2010 [7:4:4] |
| Umgebungstemperatur [°C] | -5 bis 50 |
| Nenneinsatzhöhe über Normalnull | 1000 m nach VDE 0580 |
| Produktgewicht [g] | 1.138 |
| Betriebsspannungsbereich DC Sensor [V] | 10 bis 30 |
| Kurzschlussfestigkeit Sensor | taktend |
| Leerlaufstrom Sensor [mA] | <= 10 mA |
| Max. Ausgangsstrom Sensor [mA] | 200 |
| Max. Schaltfrequenz Sensor [Hz] | 5.000 |
| Restwelligkeit Sensor | ± 10 % |
| Spannungsfall Sensor [V] | <= 2 V |
| Elektrischer Anschluss | Anschlussbild Form C nach EN 175301-803 ohne Schutzleiter nach EN 175301-803 |
| Sensoranschluss | M8x1 3-polig Stecker |
| Befestigungsart | mit Durchgangsbohrung |
| Anschluss Manometer | G1/4 |
| Pneumatischer Anschluss 1 | G1/4 |
| Pneumatischer Anschluss 2 | G1/4 |
| Pneumatischer Anschluss 3 | G1/4 |
| Pneumatischer Anschluss 4 | G1/4 |
| Pneumatischer Anschluss 5 | G1/4 |
| Werkstoffhinweis | RoHS konform |
| Werkstoff Dichtungen | FKM HNBR NBR |
| Werkstoff Gehäuse | PA Aluminium-Druckguss |
| Werkstoff Schrauben | Stahl verzinkt |
| Schaltelementfunktion | Öffner |
| Vakuumtauglichkeit | nein |
| Fabricant Nr. | VOFA-L26-T52-M-G14-1C1-ANP |
|---|---|
| Fabricant | Festo |
| EAN | 4052568216474 |
| Poids | 1.300000 |
| Numéro de tarif douanier | 84812090 |
| Informations sur le fabricant du GPSR | Festo Vertrieb GmbH&Co. KG, Festo Campus 1, DE-73734 Esslingen, festo.com |
| Authenticité de l'article | Produit original |
| Estado del artículo | Nuevo |
