Kit d'audit ESD Basic, résistance et champ - A1-ESD TeraResist 8000

Le kit d'audit ESD Basic réunit deux instruments essentiels pour le contrôle des zones protégées ESD (EPA) : l'ohmmètre haute résistance TeraResist 8000 pour la mesure de résistance et le mesureur de champ EP-EFM823 pour la mesure des champs électriques et des charges électrostatiques. Avec le plateau de charge et le set de marche, le kit couvre la mesure de résistance, de champ et de tension corporelle en un seul ensemble, conçu pour un audit de base complet selon IEC 61340.

Avantages clés

• Mesure de résistance, de champ et de tension corporelle en un set

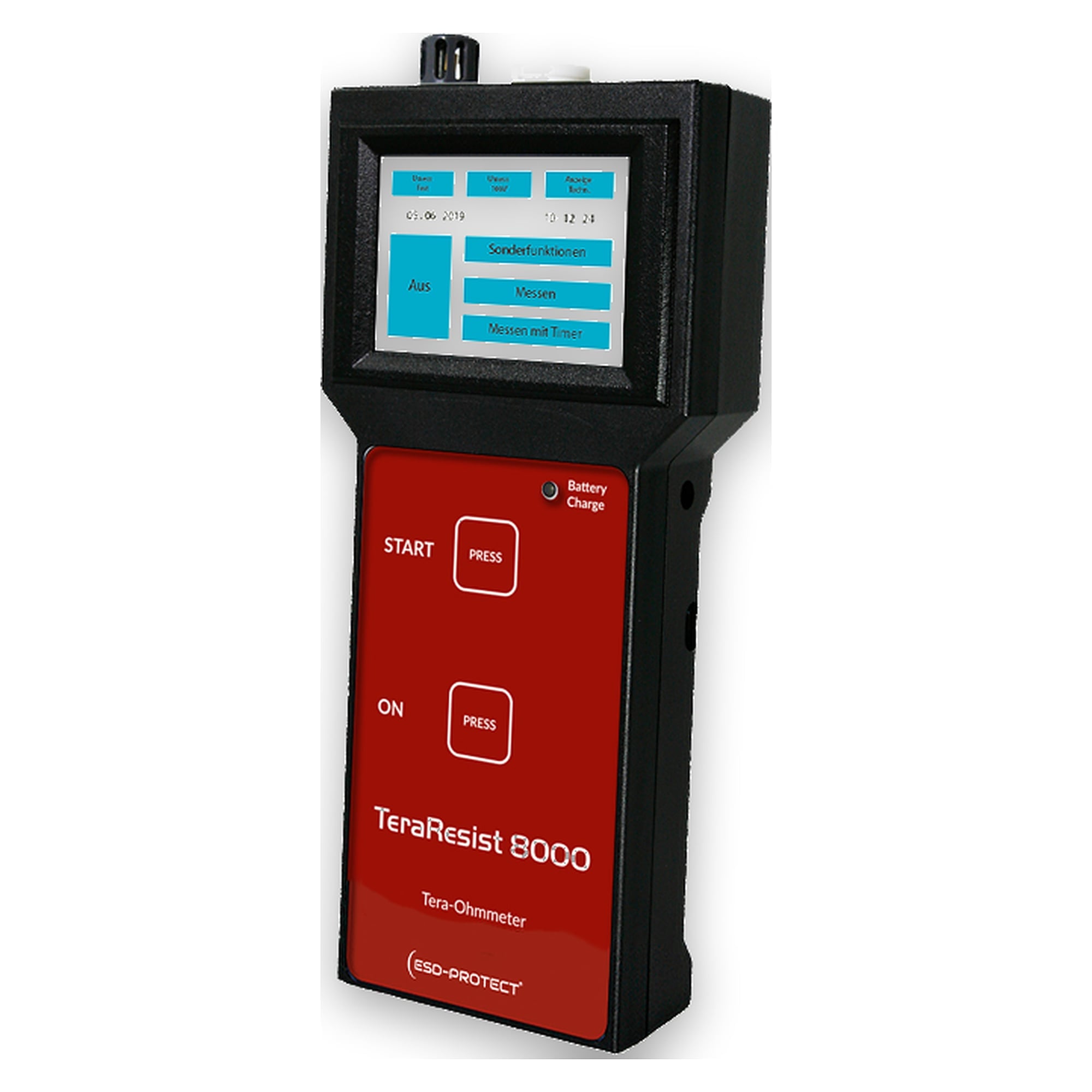

• TeraResist 8000 avec écran tactile couleur et quatre tensions jusqu'à 10 TΩ
• Mesureur de champ EP-EFM823, principe d'induction (moulin à champ), 0 à +/-200 kV
• Plateau de charge et générateur HT pour vérifier l'efficacité de l'ioniseur
• Test de marche pour la mesure de tension corporelle selon IEC 61340-4-5
• Acquisition des données sur PC via USB et le logiciel fourni

Données techniques

• Ohmmètre haute résistance : TeraResist 8000, 4 tensions (10/100/500/1000 V), 1 KΩ à 10 TΩ
• Mesureur de champ : EP-EFM823, principe d'induction (moulin à champ)
• Plage de champ : 0 à +/-200 kV
• Convertisseur HT (plateau de charge) : +/-1200 V
• Tension corporelle : test de marche selon IEC 61340-4-5
• Électrodes : 2 x 2,5 kg selon EOS/ESD-S4.1 et S7.1
• Interface : USB avec logiciel PC KL_ReadOut

Applications

• Audit de base et documentation des zones protégées ESD (EPA)
• Mesure de résistance sur sols, tapis de table et emballages
• Mesure de champ et de potentiel et vérification de l'efficacité de l'ioniseur
• Mesure de tension corporelle (test de marche) selon IEC 61340-4-5

Contenu de la livraison

• Ohmmètre TeraResist 8000 avec bloc secteur, 4 x AA NiMH, cordons 2 m et 3 m, 2 électrodes 2,5 kg selon EOS/ESD-S4.1 et S7.1, câble USB, logiciel KL_ReadOut, notice, certificat d'étalonnage et mallette aluminium
• Mesureur de champ EP-EFM823 avec 3 x 9 V NiMH, chargeur, câble de mise à la terre, câble Y-USB, 2 entretoises (2 cm), certificat d'étalonnage et notice
• Plateau de charge et générateur HT avec socle, condensateur plan, convertisseur HT +/-1200 V et câble de terre
• Test de marche avec tête de mesure de tension, électrode à main et câble silicone 3 m
• Convertisseur A/N clé USB, câble de sortie enregistreur jack 3,5 mm/BNC, module de mise à la terre EP0101013

Normes et conformité

Adapté aux contrôles selon IEC 61340, en particulier la mesure de tension corporelle selon IEC 61340-4-5. Électrodes selon EOS/ESD-S4.1 et S7.1.
