Kit d'audit ESD Professional, résistance et champ

Le kit d'audit ESD Professional est la solution entièrement équipée pour l'audit professionnel des zones protégées ESD (EPA). Il associe l'ohmmètre haute résistance TeraResist 8000 et le mesureur de champ EP-EFM823 au plateau de charge, au test de marche et à un ensemble d'accessoires étendu, couvrant la mesure de résistance, de champ, de potentiel et de tension corporelle ainsi que le contrôle de composants individuels du poste de travail en un seul set. Le kit est conçu pour des contrôles conformes et une documentation sans faille selon IEC 61340.

Avantages clés

• Audit professionnel complet : résistance, champ, potentiel et tension corporelle
• TeraResist 8000 avec écran tactile couleur, quatre tensions jusqu'à 10 TΩ
• Mesureur de champ EP-EFM823, principe d'induction, 0 à +/-200 kV
• Plateau de charge et générateur HT pour vérifier l'efficacité de l'ioniseur
• Test de marche pour la mesure de tension corporelle selon IEC 61340-4-5
• Accessoires étendus pour le contrôle de composants et la mise à la terre

Données techniques

• Ohmmètre haute résistance : TeraResist 8000, 4 tensions (10/100/500/1000 V), 1 KΩ à 10 TΩ
• Mesureur de champ : EP-EFM823, principe d'induction (moulin à champ)
• Plage de champ : 0 à +/-200 kV
• Convertisseur HT (plateau de charge) : +/-1200 V
• Tension corporelle : test de marche selon IEC 61340-4-5
• Électrodes : 2 x 2,5 kg selon EOS/ESD-S4.1 et S7.1

Applications

• Audit complet et documentation des zones protégées ESD (EPA)
• Mesure de résistance sur sols, tapis de table, sièges et emballages
• Mesure de champ et de potentiel et vérification de l'efficacité de l'ioniseur
• Mesure de tension corporelle (test de marche) selon IEC 61340-4-5
• Contrôle de composants individuels avec testeur de surface, miniprobe et électrodes annulaires

Contenu de la livraison

• Ohmmètre TeraResist 8000 avec accessoires complets en mallette aluminium
• Mesureur de champ EP-EFM823 avec plateau de charge et test de marche

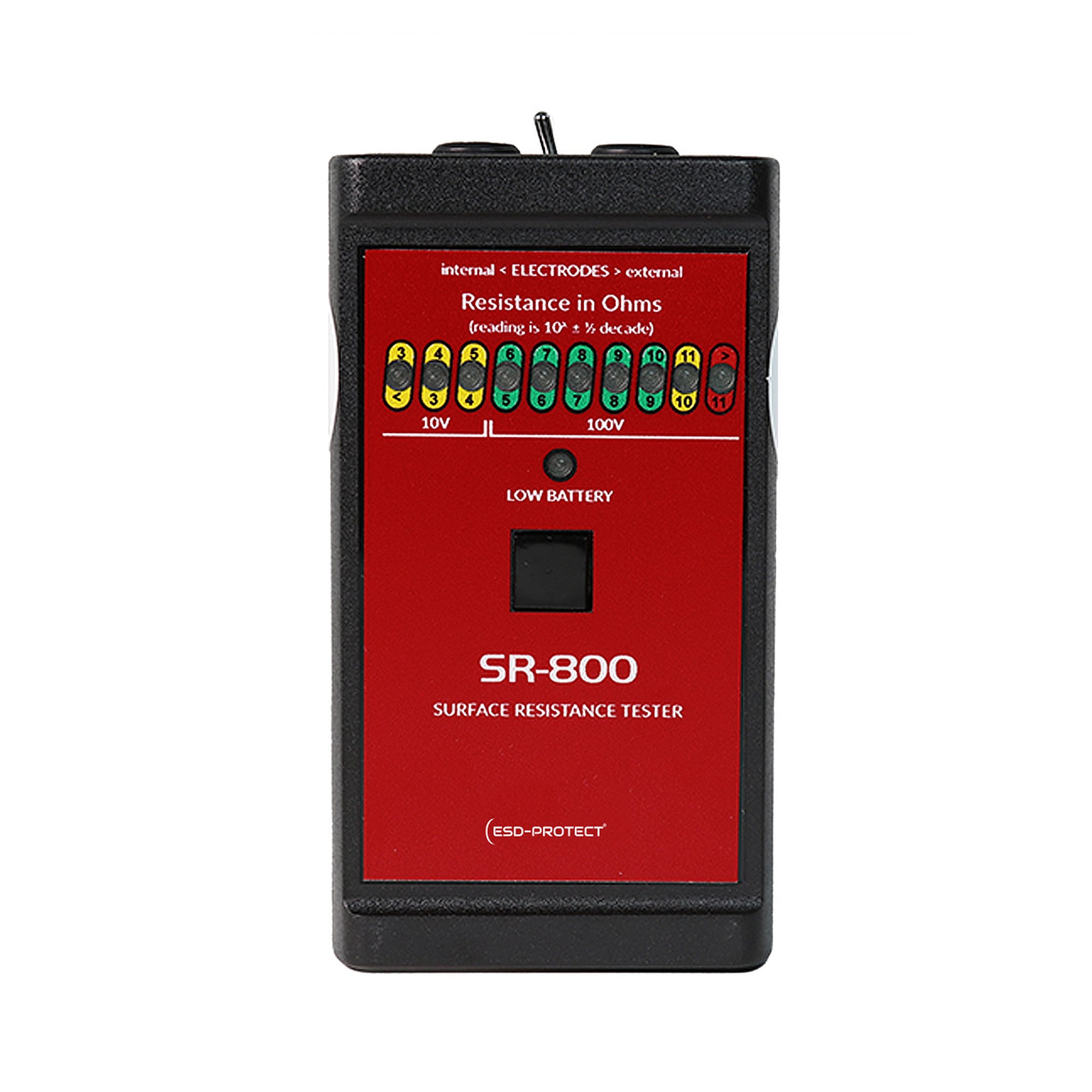

• Testeur de surface EP0201009, thermo-hygromètre numérique EP0201039, miniprobe EP0201089, set d'électrodes annulaires EP0204003

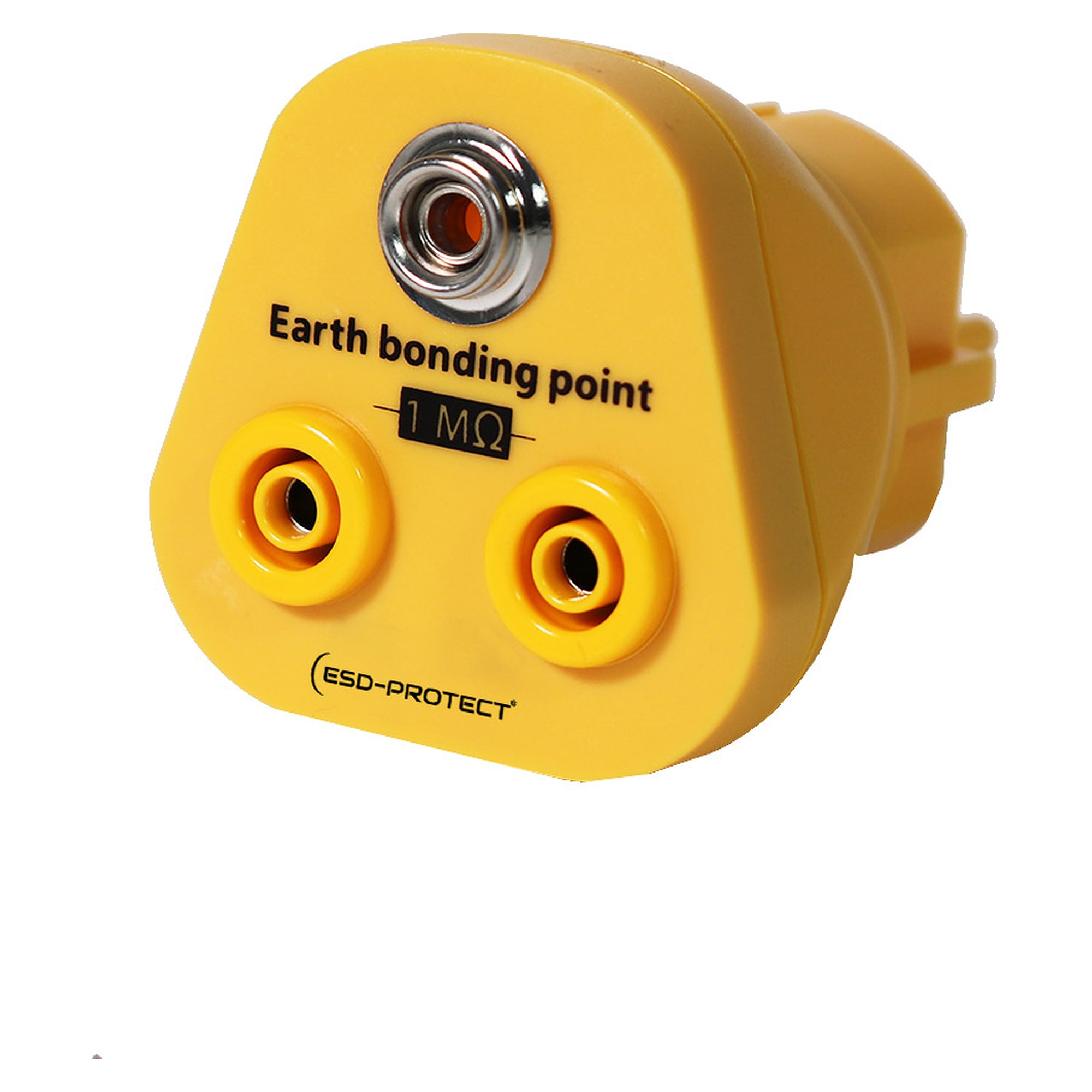

• Module de mise à la terre EP0101001, pinces crocodile EP0599010 et EP0599009
• Bracelet antistatique DK10 EP0105001, cordons spiralés EP0103009 et EP0103016

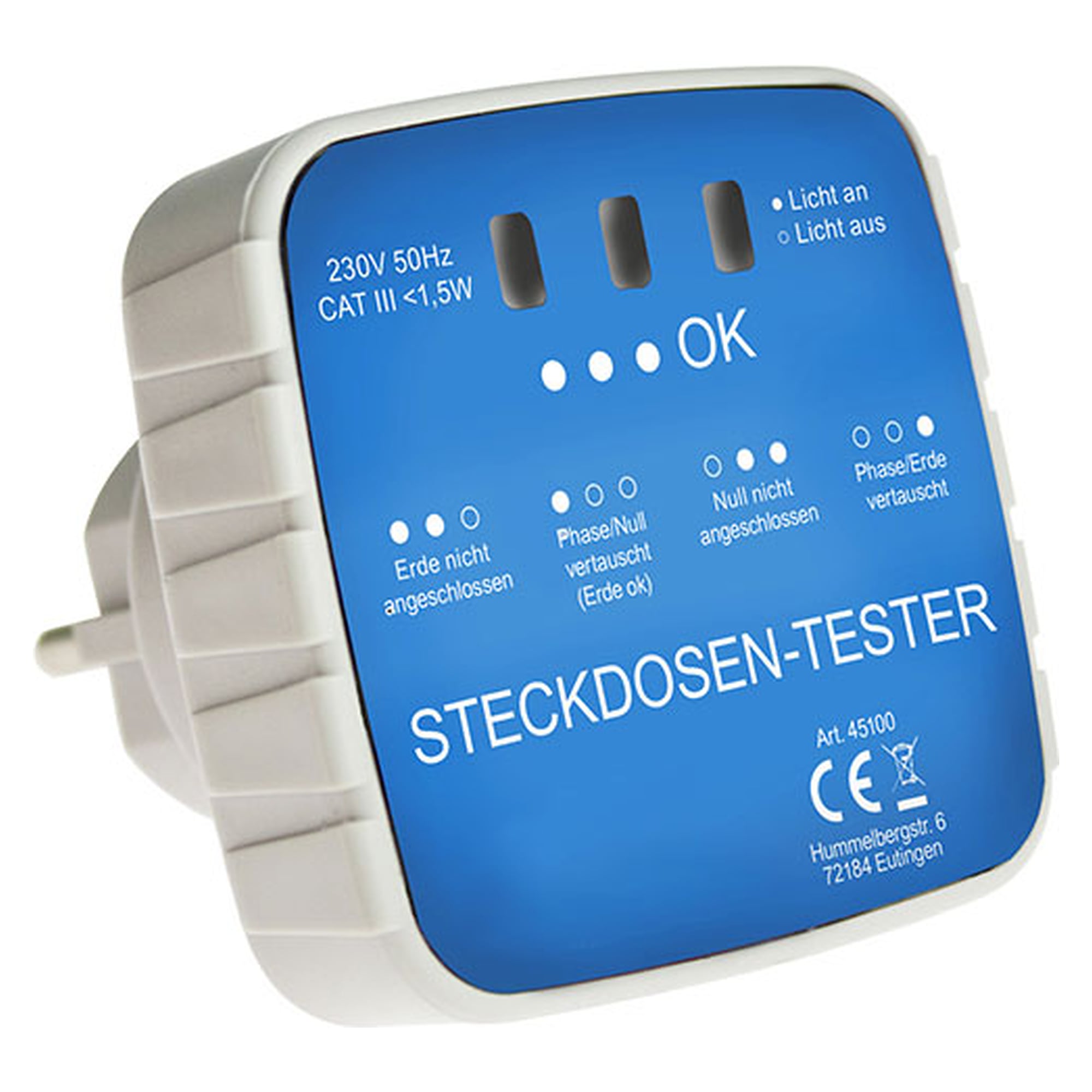

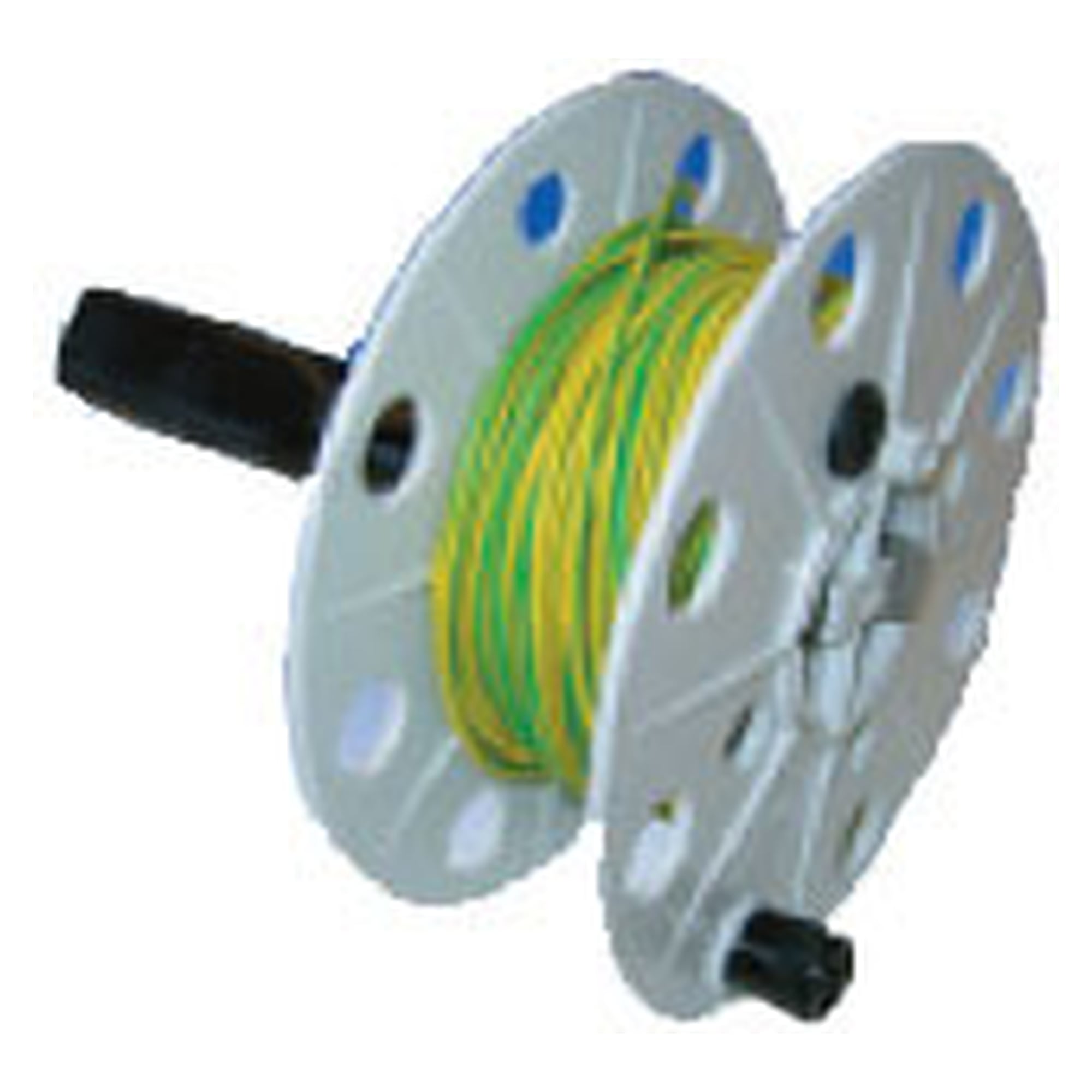

• Testeur de prise EP0201043, enrouleur à main EP0201007
• Plaque plastique isolante 400 x 300 x 6 mm et plaque métallique 400 x 300 x 2 mm avec raccord de terre

Normes et conformité

Adapté aux contrôles selon IEC 61340, en particulier la mesure de tension corporelle selon IEC 61340-4-5. Électrodes selon EOS/ESD-S4.1 et S7.1.
