Structures supplémentaires pour l'éclairage
Accessoires
Les structures supplémentaires pour l'éclairage Treston sont des cadres et superstructures positionnant les luminaires et les équilibreurs à ressort (balancers) sur les tables de travail Treston. Les cadres ESD (91849001P-91849012P) ont une charge admissible de 15 kg chacun et s'adaptent aux largeurs de tubes de trame M500, M750, M900, M1200, M1350 et M1800, en configurations simple ou double. Les balancers (Balancer 2 DU: 0,5-1,0 kg; Balancer 4 DU: 1,0-2,0 kg) retiennent les câbles des luminaires et outils légers et réduisent la fatigue lors des manipulations répétées.

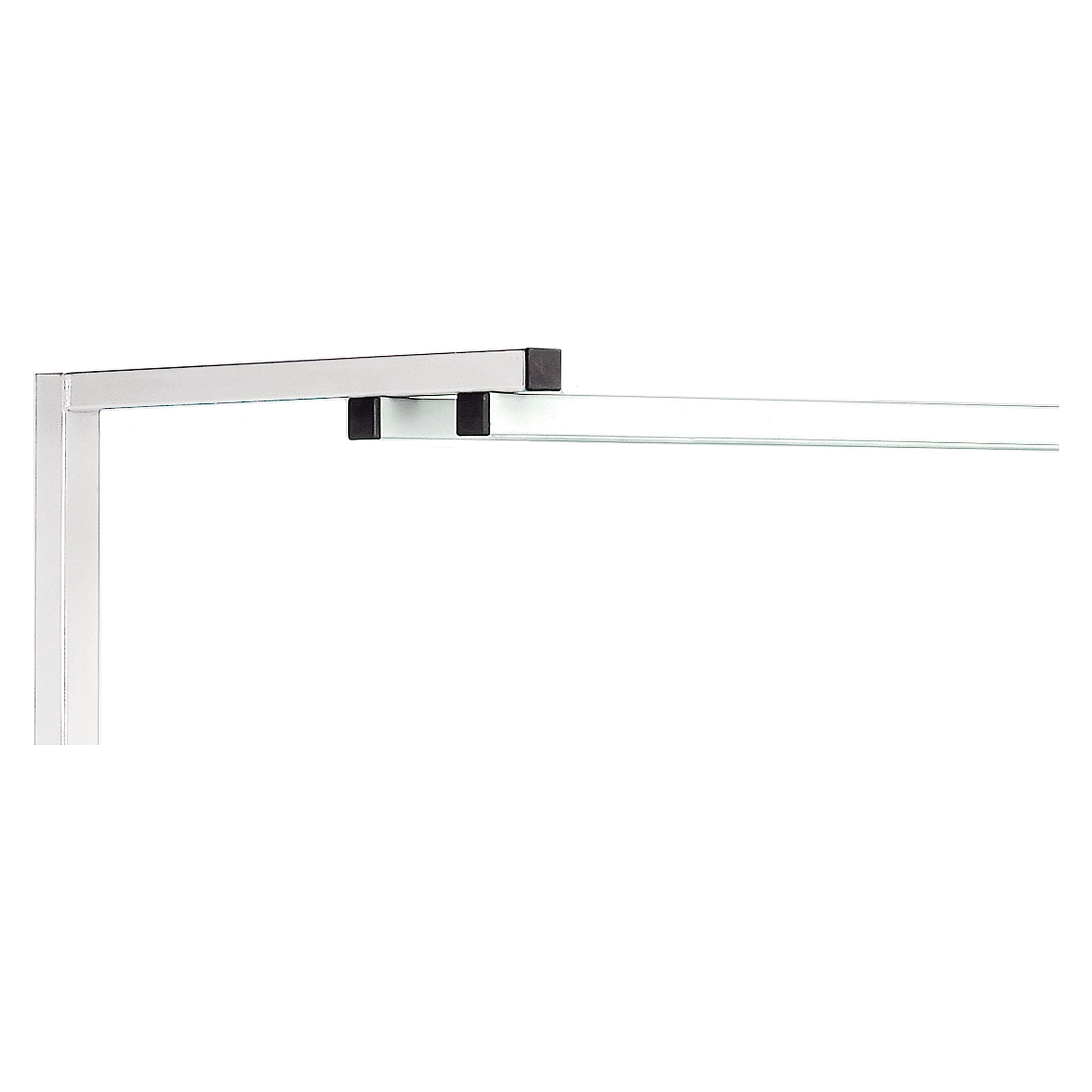

Les superstructures KT (KT120, KT150, KT180) ajoutent un ensemble de superstructure complet avec rail en C et chariot pour balancer aux tables TPH, dans des largeurs 1200, 1500 et 1800 mm correspondant aux tables TPH712/TPH715/TPH918. Les rails en C SPR150 et SPR180 (longueurs 1500 et 1800 mm) permettent d'étendre des superstructures KT existantes.
| Article | Largeur / tube de trame | Charge | Remarque |
|---|---|---|---|
| 91849001P | 2xM500 / B1000 | 15 kg | ESD |
| 91849002P | 2xM500 / B1500 | 15 kg | ESD |
| 91849003P | 4xM500 / B2000 | 15 kg | ESD |
| 91849004P | M750 / B750 | 15 kg | ESD |
| 91849005P | M750 / B1500 | 15 kg | ESD |
| 91849006P | 2xM750 / B1500 | 15 kg | ESD |
| 91849007P | M900 / B900 | 15 kg | ESD |
| 91849008P | 2xM900 / B1800 | 15 kg | ESD |
| 91849009P | M900 / B1500 | 15 kg | ESD |
| 91849010P | M1200 / B1200 | 15 kg | ESD |
| 91849011P | M1350 / B1350 | 15 kg | ESD |
| 91849012P | 3xM750 / B2250 | 15 kg | ESD |
Domaines d'application typiques: Postes de montage et de contrôle avec positionnement précis des luminaires au-dessus de la zone de travail, postes de soudure avec balancers pour nettoyeurs de panne et stations de soudage à main jusqu'à 2 kg, lignes d'insertion avec plusieurs luminaires sur de larges cadres 2xM900 ou 4xM500, et équipement ultérieur des tables TPH par les kits KT.
