Bernstein 9-215-ESD-SET1. ESD Kugelgelenk-Schraubstock (Aufschrauben) ableitfähig + Stecker + Erdungsleitung

Illustrations non contractuelles, certaines retouchées par IA. Seules les données techniques font foi. Mention IA

Kit étau à rotule ESD SPANNFIX à visser avec fiche et câble de terre - Bernstein 9-215-ESD-SET1

Name: Kit étau à rotule ESD SPANNFIX à visser avec fiche et câble de terre - Bernstein 9-215-ESD-SET1
Brand: Bernstein
SKU: BS-9-215-ESD-SET1
Price: 194.52 EUR
Availability: InStock

Bernstein ✓ Produit original Neuf Made in Deutschland

Ce kit ESD associe l'étau à rotule SPANNFIX à visser à une fiche de mise à la terre et un câble de terre de 1,8 m (1 mégohm) pour un raccordement direct au point de terre. L'étau maintient avec une force de serrage de 1470 N sur 70 mm, et le revêtement ESD dissipatif (10^7 à 10^8 ohms) le rend conforme EPA.

194,52 €

hors TVA

Article BS-9-215-ESD-SET1

Réf. fabricant 9-215-ESD-SET1

Question sur l'article

Fiche technique (PDF) 26 documents, tous sous Téléchargements

Revendeur spécialisé depuis 2009
Paiement sur facture pour les clients réguliers
Expédition mondiale
Questions techniques clarifiées avec le fabricant

Description

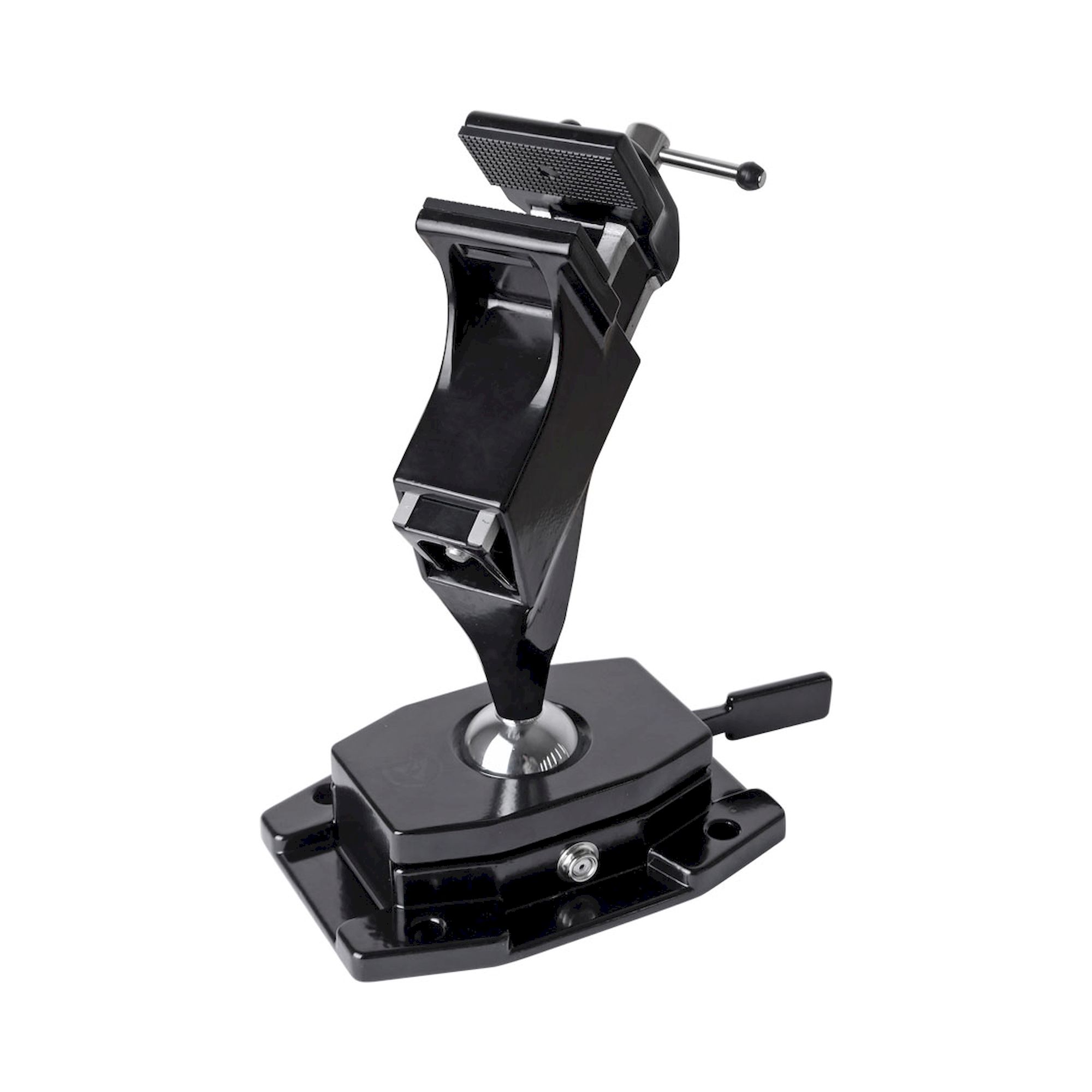

Les postes ESD vissés en permanence ont besoin non seulement d'un étau dissipatif, mais aussi de sa liaison au point de terre. Ce kit fournit l'étau à rotule SPANNFIX à visser avec une fiche de mise à la terre et un câble de terre de 1,8 m, déjà assortis.

Avantages

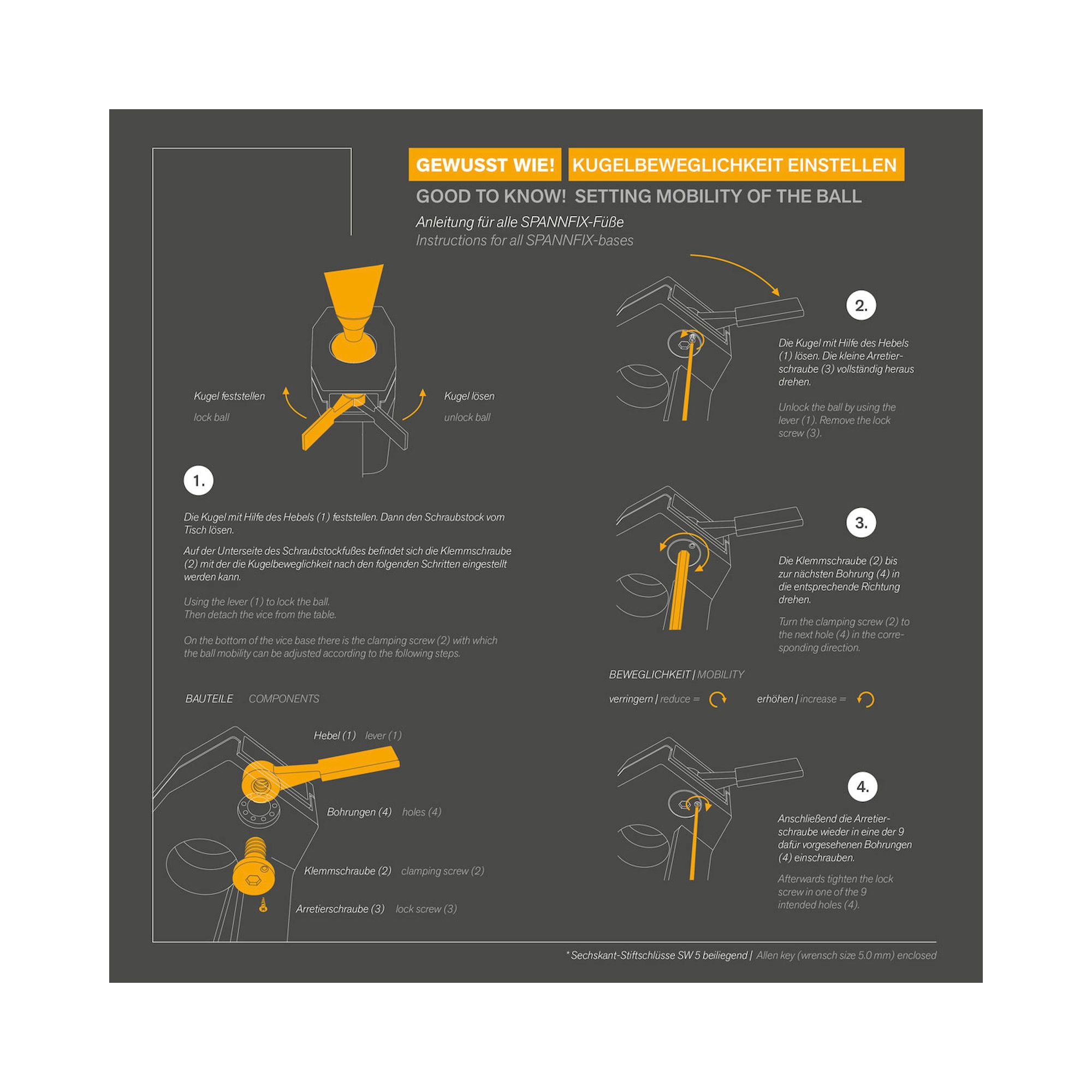

Étau à rotule avec force de serrage de 1470 N sur 70 mm, orientable à 360° et inclinable de ± 45°
Revêtement poudre ESD noir dissipatif à 10^7 à 10^8 ohms pour poste conforme EPA
Fixation solide par vissage sur une embase de 150 x 106 mm avec quatre trous de 9 mm
Fiche de mise à la terre 2x10 mm et raccord M5 pour un montage flexible au point de terre
Câble de terre de 1,8 m avec résistance de protection de 1 mégohm et deux boutons-pression de 10 mm

Application

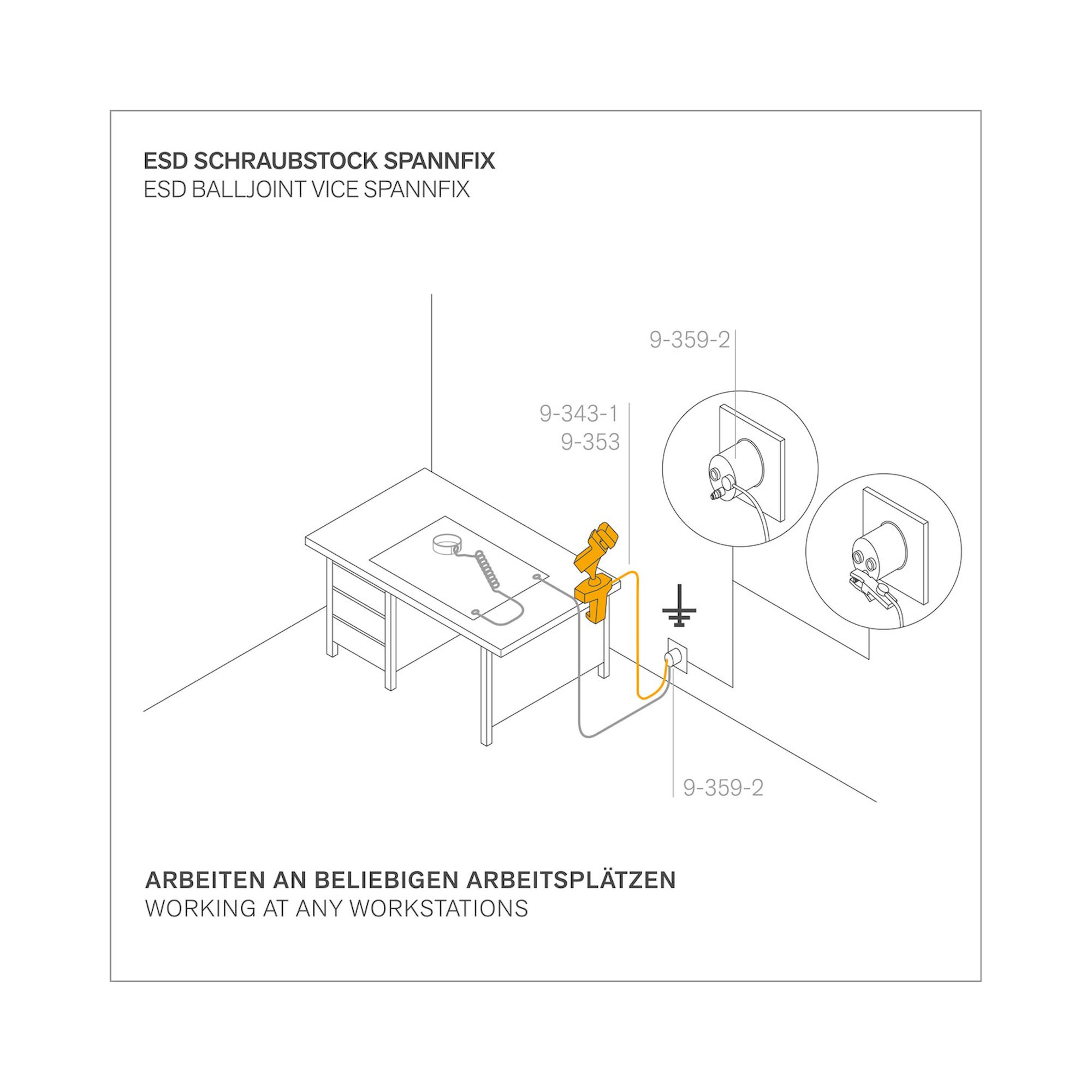

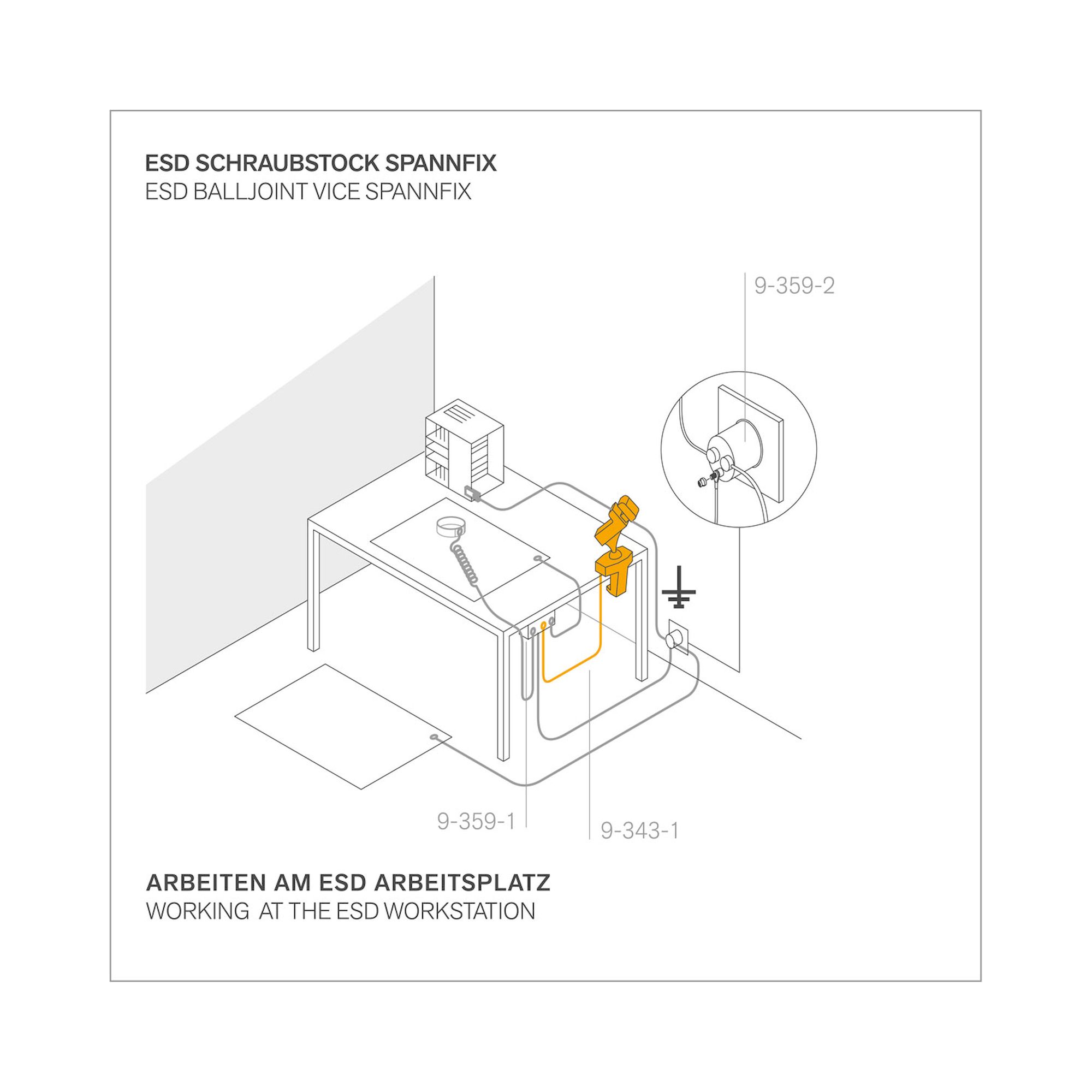

Pour les postes de brasage, de contrôle et de montage en zone protégée électrostatiquement (poste ESD/zone de protection ESD) où l'étau et sa liaison à la terre sont nécessaires ensemble.

Contenu du kit

9-215-ESD étau à rotule SPANNFIX à visser, dissipatif
9-359-2 fiche de mise à la terre ESD 2x10 mm et raccord M5
9-343-1 câble de terre ESD 1 mégohm, 1800 mm, 2 boutons-pression 10/10

Normes et données de livraison

Conforme EPA pour zones protégées électrostatiquement
EAN 4250838529716
Code tarifaire douanier 82057000
Pays d'origine Allemagne

Données techniques

Caractéristique	Valeur

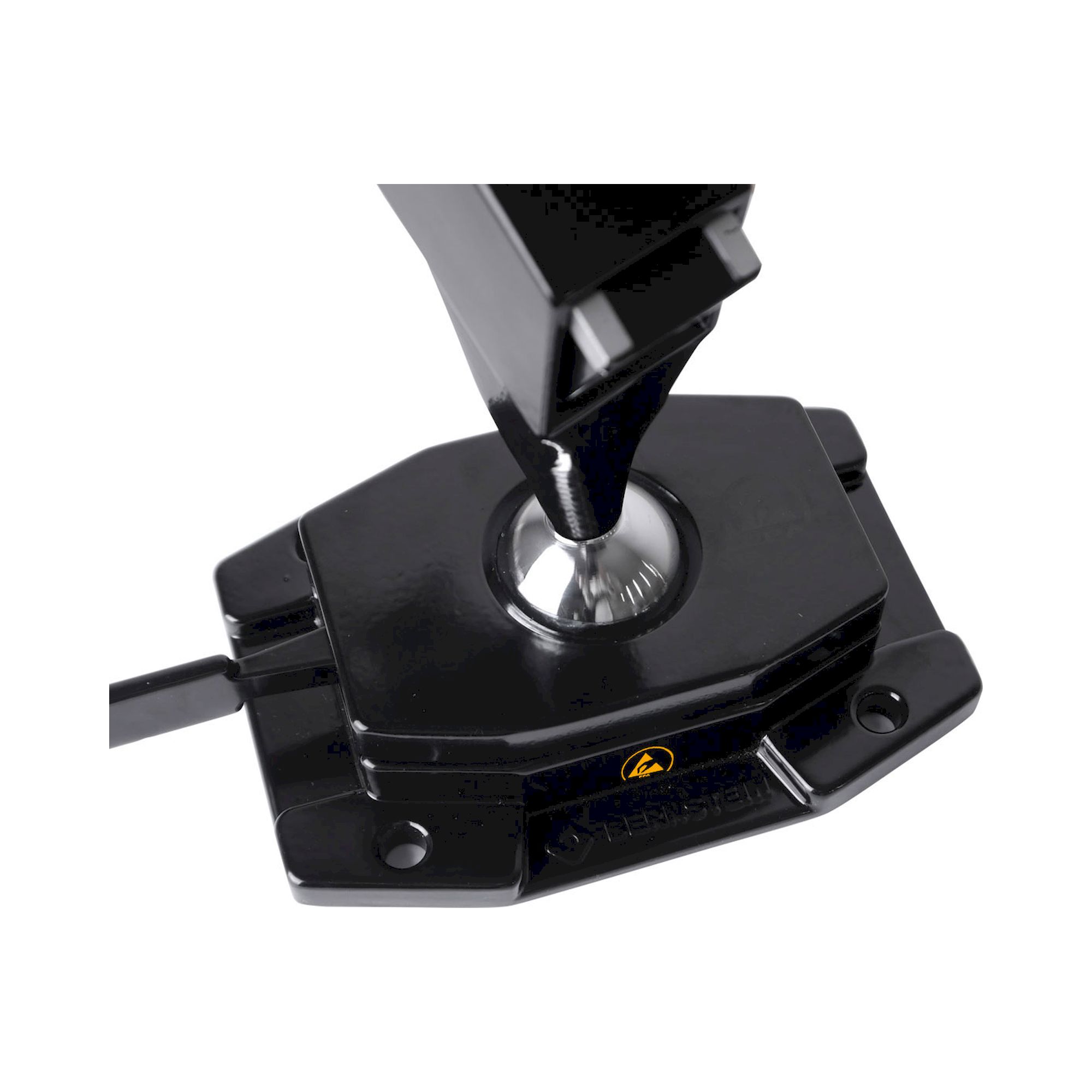

Rotule	Orientable à 360°, blocage rapide en continu, fabriqué en Allemagne

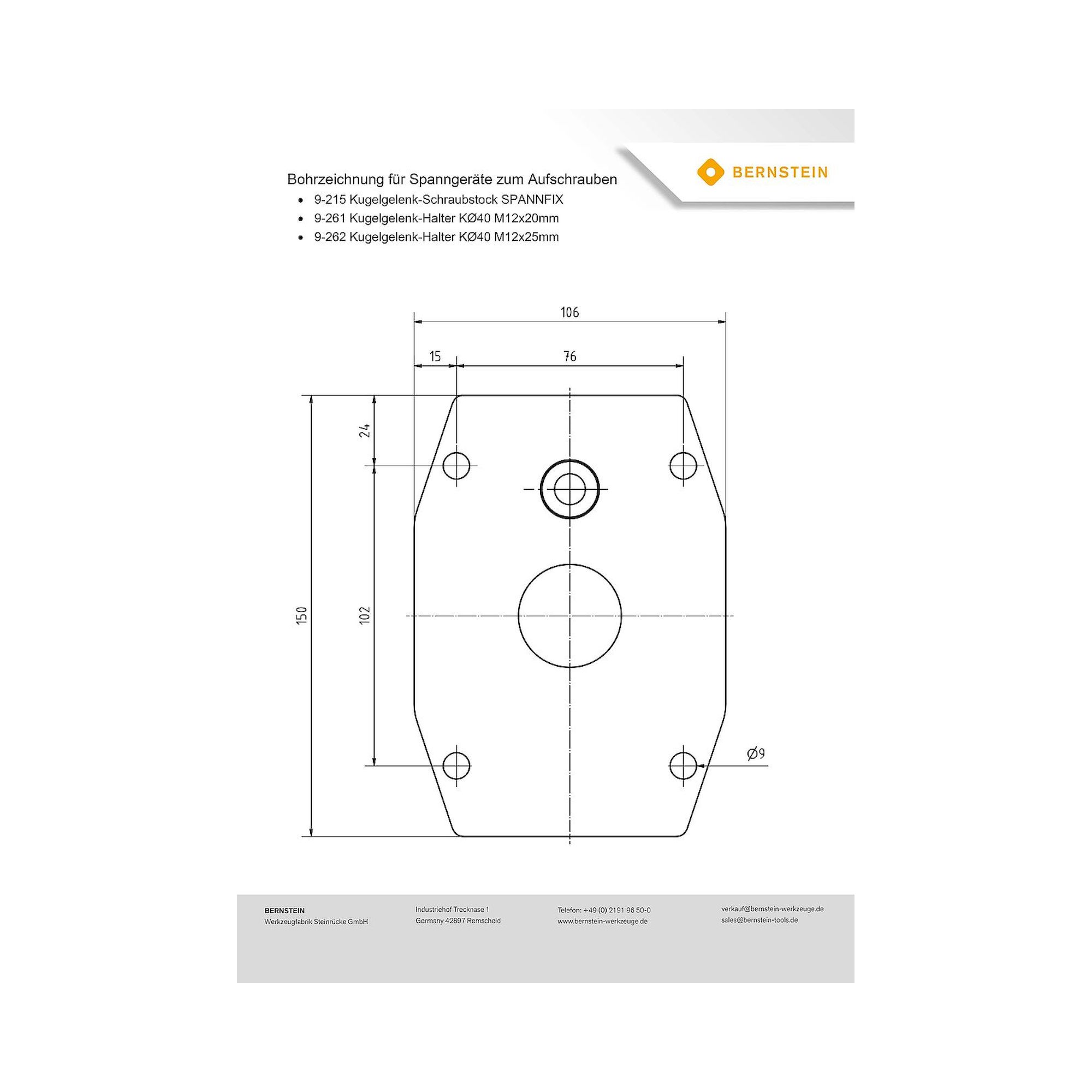

Fixation	À visser, embase 150 x 106 mm, 4 trous de passage de 9 mm
Mors	Mors plastique ESD 50 mm avec grip
Largeur de serrage	70 mm
Profondeur de serrage	38 mm
Force de serrage	1470 N
Angle d'inclinaison	± 45°
Accessoires	Mors de rechange réf. 9-900-E50-ESD (paire)
Matériau	Fonte d'aluminium avec revêtement poudre ESD noir, dissipatif 10^7 à 10^8 ohms
Dimensions	env. 220 x 180 x 115 mm
Poids	1400 g
Couple maximal	rotule Ø 40 mm env. 24 Nm, rotule Ø 60 mm env. 100 Nm
Fabricant	Bernstein
Fabricant Nr.	9-215-ESD-SET1
EAN	4250838529716
Numéro de tarif douanier	82057000
Informations sur le fabricant du GPSR	BERNSTEIN Werkzeugfabrik Industriehof Trecknase 1 DE-42897 Remscheid www.bernstein-werkzeuge.de
État de l'article	Neuf
Authenticité de l'article	Produit original
Version ESD	ESD (antistatique)
