Profil de structure 80x160L, 6070 mm, aluminium anodisé, adapté ESD - Bosch Rexroth 3842529350

BOSCH REXROTH Produit original
Prix net (hors TVA)
744,36 €
Excl. 19% VAT , excl. Shipping Cost
Disponible Expédition rapide
Article BRR-3842529350
Réf. fabricant 3842529350
Conseil personnalisé
Neuf Revendeur spécialisé depuis 2009 Produit original Expédition mondiale
Données de l'article
Réf. fabricant3842529350
Pays d'origineAllemagne
Numéro tarifaire douanier76042100
ÉtatNuevo
Ajouter à ma liste d’envie Ajouter au comparateur
Article
BRR-3842529350

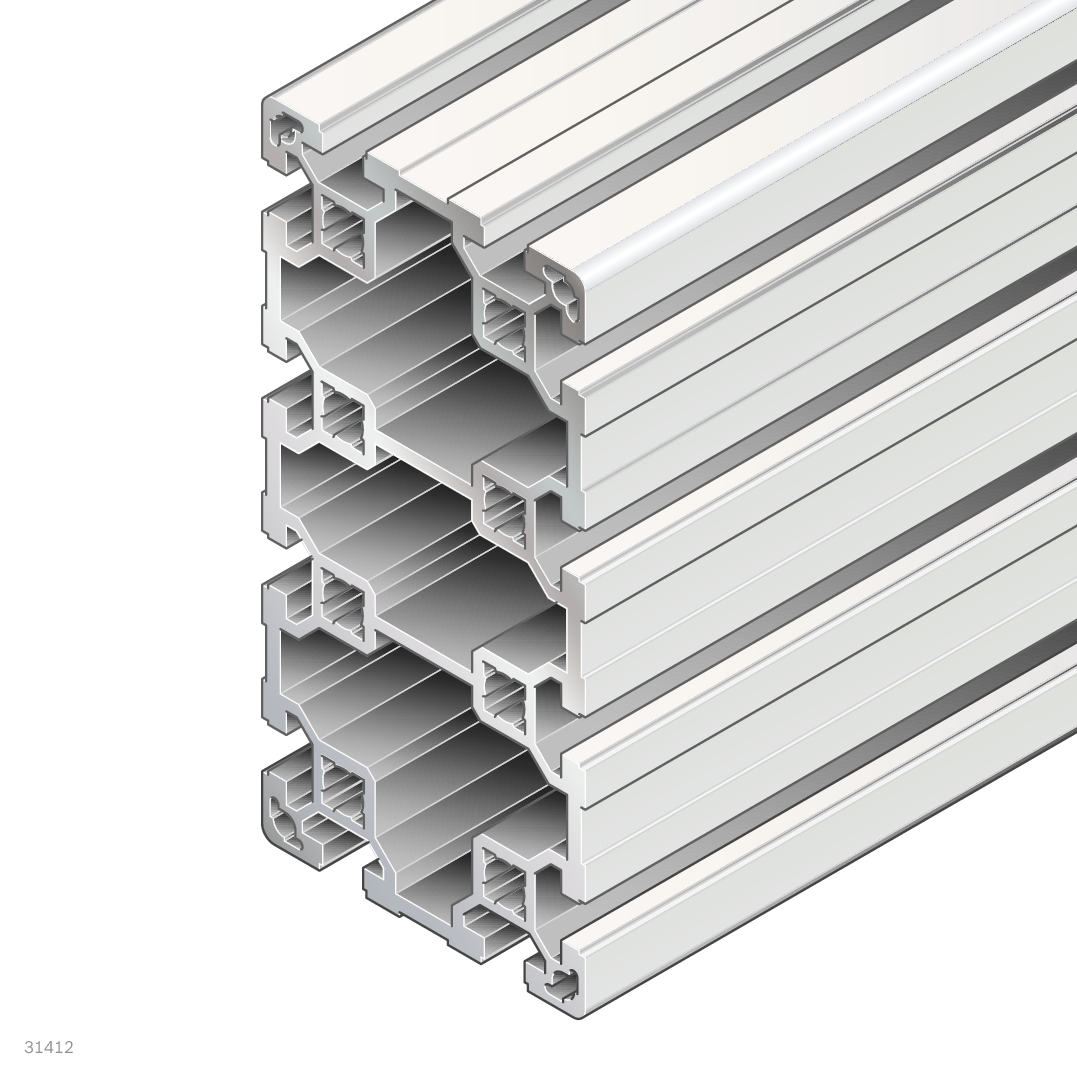

Profil de structure 80x160L, 6070 mm, aluminium anodisé, adapté ESD - Bosch Rexroth 3842529350
Les images sont fournies à titre de référence et peuvent ne pas être exactes, le produit réel peut différer.
Profil de structure en aluminium anodisé de section 80x160L et de longueur 6070 mm, conçu pour les bâtis de machines et les structures d'assemblage industriel. Le profil est adapté aux environnements ESD et comporte 10 rainures ouvertes sur un pas modulaire de 40 mm. Livré en barre individuelle en longueur standard.
Fréquemment achetés ensemble
Total price

Le profil de structure 80x160L de Bosch Rexroth est un profilé en aluminium porteur destiné aux bâtis lourds, aux structures de machines et aux systèmes d'assemblage industriel. Avec un moment quadratique de 850,7 cm⁴ en direction X et de 253,4 cm⁴ en direction Y, il offre une rigidité à la flexion élevée pour une masse propre réduite.

  • 10 rainures ouvertes sur un pas de 40 mm permettent des assemblages et des fixations à n'importe quelle position
  • Adapté ESD - convient aux environnements sensibles aux décharges électrostatiques
  • Surface anodisée offrant une protection durable contre la corrosion
  • Livré en barre individuelle en longueur standard, unité d'emballage 1

Caracteristiques techniques

PropriétéValeur
Section transversale80x160L
Dimensions80 x 160 mm
Longueur [L]6070 mm
Masse [m]8,9 kg/m
Poids (barre)51,87 kg
Type de profilStandard
Rainure de profil10
Rainures ouvertes10
Pas modulaire40 mm
Surface du profil [A]32,9 cm²
Moment quadratique X [lx]850,7 cm⁴
Moment quadratique Y [ly]253,4 cm⁴
Moment résistant X [Wx]106,3 cm³
Moment résistant Y [Wy]63,4 cm³
Moment d'inertie en torsion [It]182 cm⁴
Moment résistant en torsion [Wt]41,1 cm³
MatériauAluminium, anodisé
CouleurNaturel
ESDoui
État à la livraisonBarre individuelle en longueur standard
Unité d'emballage1
Accessoires recommandésBouchon de protection 80x80, gris signal; Bouchon de protection 80x80, noir
Plus d’information
Fabricant Nr. 3842529350
Fabricant Bosch Rexroth
Pays d'origine Allemagne
Poids 51.870000
Longueur 6070 mm
Hinweis Gemäß der aktuellen Preisstruktur werden für Bestellungen von Profilen mit einer Länge von 1500 mm zusätzliche Kosten in Höhe von 80,00 Euro berechnet.
Numéro de tarif douanier 76042100
Informations sur le fabricant du GPSR Bosch Rexroth AG, Zum Eisengießer 1, DE-97816 Lohr am Main, www.boschrexroth.com
Authenticité de l'article Produit original
Estado del artículo Nuevo
Download
File Icon Bosch Rexroth. Katalog Mechanik-Grundelemente (de) (30.56 MB)
File Icon Bosch Rexroth. TSplus Modular Conveyors for Flexible Manufacturing (en) (12.02 MB)
File Icon Bosch Rexroth. Catalog Basic Mechanic Elements (en) (30.55 MB)
File Icon Bosch Rexroth. Aluminum Structural Framing System (en) (29.62 MB)
File Icon Bosch Rexroth. Transfersystem TS 5 (de) (40.69 MB)
File Icon Bosch Rexroth. Transfer system TS 5 (en) (43.75 MB)
File Icon Bosch Rexroth Éléments mécaniques de base (fr) (36.36 MB)
