Profil d'entretoise 45x135L, aluminium anodise, rainure 10, 8 rainures ouvertes - Bosch Rexroth 3842993528
Fiche technique (PDF)
Les images sont fournies à titre de référence et peuvent ne pas être exactes, le produit réel peut différer.
Profil d'entretoise de section 45x135L en aluminium anodise pour le systeme de montage Bosch Rexroth a pas de 45 mm. Huit rainures ouvertes de taille 10 permettent des raccordements sur toutes les faces sans usinage supplementaire. Fourni en longueur variable de 50 mm a 6070 mm.

Profil d'entretoise 45x135L, aluminium anodise, rainure 10, 8 rainures ouvertes - Bosch Rexroth 3842993528

BOSCH REXROTH Produit original
Prix net (hors TVA)
5,78 €
Excl. 19% VAT , excl. Shipping Cost
Disponible Expédition rapide
Article BRR-3842993528
Réf. fabricant 3842993528
Conseil personnalisé
Neuf Revendeur spécialisé depuis 2009 Produit original Expédition mondiale
Données de l'article
Réf. fabricant3842993528
Pays d'origineAllemagne
Numéro tarifaire douanier76042100
ÉtatNuevo
Ajouter à ma liste d’envie Ajouter au comparateur
Article
BRR-3842993528
Fréquemment achetés ensemble
Total price

Le profil d'entretoise 45x135L en aluminium anodise est un profil standard du systeme de montage Bosch Rexroth a pas de 45 mm. Ses huit rainures ouvertes de taille 10 offrent une grande flexibilite de raccordement pour les equerres, connecteurs et accessoires du systeme - adapte a la construction de cadres rigides, de batis de machines et de postes de travail.

  • Rigidite en flexion elevee dans la direction Y : moment quadratique ly = 267,4 cm⁴, moment resistant Wy = 39,6 cm³
  • Huit rainures ouvertes pour des possibilites de liaison omnidirectionnelles sans outillage
  • Longueur variable sur mesure : de 50 mm a 6070 mm, unite de conditionnement 1 pièce
  • Surface en aluminium anodise - resistante a la corrosion et dimensionnellement stable
  • Section transversale 16,8 cm², masse 4,6 kg par metre

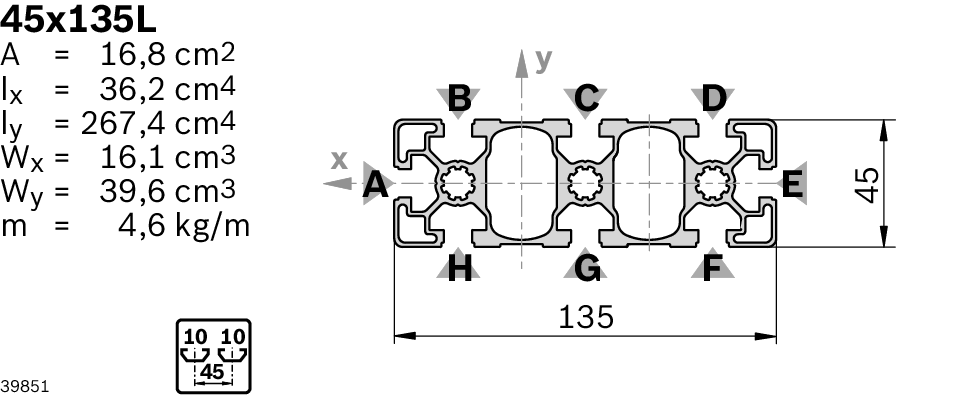

Caracteristiques techniques

ProprieteValeur
Section transversale45x135L
Dimensions45x135 mm
Pas modulaire45 mm
Rainure de profil10
Rainures ouvertes8
Type de profilStandard
MateriauAluminium, anodise
CouleurNaturel
Etat a la livraisonLongueur variable
Longueur min (L min)50 mm
Longueur max (L max)6070 mm
Section du profil (A)16,8 cm²
Masse (m)4,6 kg
Moment quadratique X (lx)36,2 cm⁴
Moment quadratique Y (ly)267,4 cm⁴
Moment resistant X (Wx)16,1 cm³
Moment resistant Y (Wy)39,6 cm³
Moment d'inertie de torsion (It)29,5 cm⁴
Moment resistant de torsion (Wt)8,2 cm³
Unite de conditionnement1
Accessoires recommandesCapuchon 45x45 gris signal, Capuchon 45x90 gris signal, Capuchon 45x45 noir ESD, Capuchon 45x90 noir ESD
