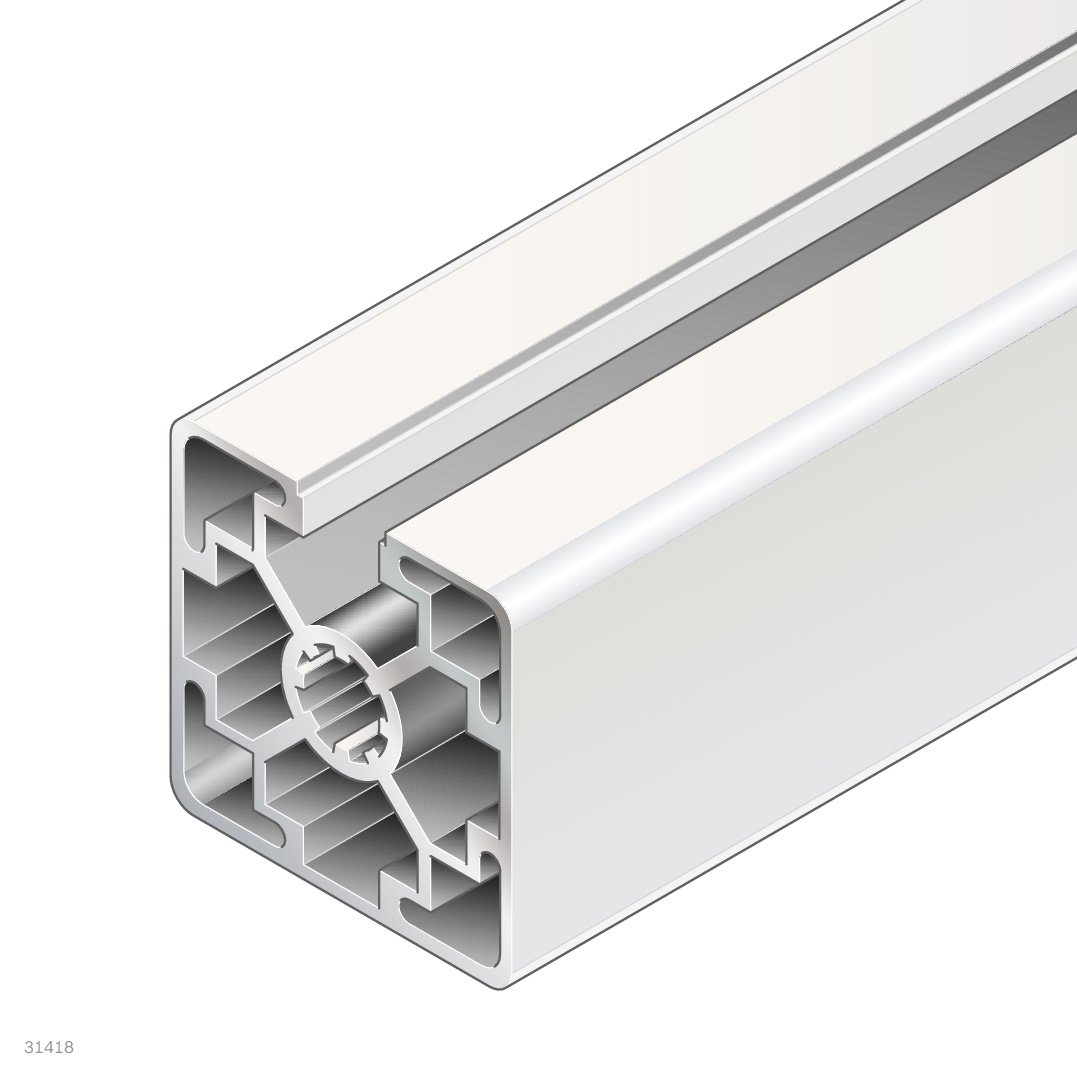

Profilé d'entretoise 45x45L 1N, 6070 mm, aluminium anodisé, 1 rainure ouverte - Bosch Rexroth 3842557232
Fiche technique (PDF)
Les images sont fournies à titre de référence et peuvent ne pas être exactes, le produit réel peut différer.
Profilé d'entretoise à section 45x45 mm (type 1N) avec une rainure ouverte pour un raccordement unilatéral dans les bâtis de machines et les structures de montage. Aluminium anodisé finition naturelle, longueur 6070 mm, livré en barre individuelle en longueur standard. Pas modulaire 45 mm, rainure 10 - compatible avec le système de profilés aluminium Bosch Rexroth.

Profilé d'entretoise 45x45L 1N, 6070 mm, aluminium anodisé, 1 rainure ouverte - Bosch Rexroth 3842557232

BOSCH REXROTH Produit original
Prix net (hors TVA)
137,96 €
Excl. 19% VAT , excl. Shipping Cost
Disponible Expédition rapide
Article BRR-3842557232
Réf. fabricant 3842557232
Conseil personnalisé
Neuf Revendeur spécialisé depuis 2009 Produit original Expédition mondiale
Données de l'article
Réf. fabricant3842557232
Pays d'origineAllemagne
Numéro tarifaire douanier76042100
ÉtatNuevo
Ajouter à ma liste d’envie Ajouter au comparateur
Article
BRR-3842557232
Fréquemment achetés ensemble
Total price

Le profilé d'entretoise 45x45L 1N est conçu pour les contreventements, les structures portantes et les cadres secondaires dans les installations d'assemblage et d'automatisation. Sa rainure ouverte unique permet un raccordement ciblé d'un seul côté, limitant le volume et la masse tout en conservant la rigidité axiale du système modulaire 45 mm. L'aluminium anodisé offre une résistance durable à la corrosion sans traitement de surface supplémentaire.

  • Section 45x45 mm avec 1 rainure ouverte - masse réduite par rapport aux profilés entièrement symétriques pour une rigidité longitudinale comparable
  • Moment quadratique lx 12,6 cm⁴ / ly 13,5 cm⁴ - adapté aux charges de flexion et de compression moyennes
  • Aluminium anodisé (naturel) - résistant à la corrosion, prêt à l'emploi sans traitement complémentaire
  • Pas modulaire 45 mm, rainure 10 - compatibilité directe avec les équerres, connecteurs et accessoires Bosch Rexroth du système 45
  • Livré en barre individuelle, longueur 6070 mm - débit à la longueur d'installation possible sur site

Caractéristiques techniques

PropriétéValeur
Section45x45L 1N
Type de profilé1N
Dimensions45x45 mm
Rainures ouvertes1
Rainure de profilé10
Pas modulaire45 mm
Longueur [L]6070 mm
MatériauAluminium anodisé
CouleurNaturel
Surface de profilé [A]6,5 cm²
Masse linéique [m]1,8 kg/m
Poids (barre)10,9 kg
Moment quadratique [lx]12,6 cm⁴
Moment quadratique [ly]13,5 cm⁴
Moment résistant [Wx]5,5 cm³
Moment résistant [Wy]6,0 cm³
Moment d'inertie de torsion [It]10,0 cm⁴
Moment résistant de torsion [Wt]5,2 cm³
État de livraisonBarre individuelle en longueur standard
Unité d'emballage1
Accessoires recommandésBouchon 45x45 gris signal, Bouchon 45x45 noir, Bouchon avec trou 45x45 gris signal, Bouchon avec trou 45x45 noir, Bouchon 45x45-ZN
Plus d’information
Fabricant Nr. 3842557232
Fabricant Bosch Rexroth
Pays d'origine Allemagne
Poids 10.900000
Longueur 6070 mm
Hinweis Gemäß der aktuellen Preisstruktur werden für Bestellungen von Profilen mit einer Länge von 1500 mm zusätzliche Kosten in Höhe von 80,00 Euro berechnet.
Numéro de tarif douanier 76042100
Informations sur le fabricant du GPSR Bosch Rexroth AG, Zum Eisengießer 1, DE-97816 Lohr am Main, www.boschrexroth.com
Authenticité de l'article Produit original
Estado del artículo Nuevo
